SAFETYTEST 1LT Bedienungsanleitung
_________________________________________________________________________

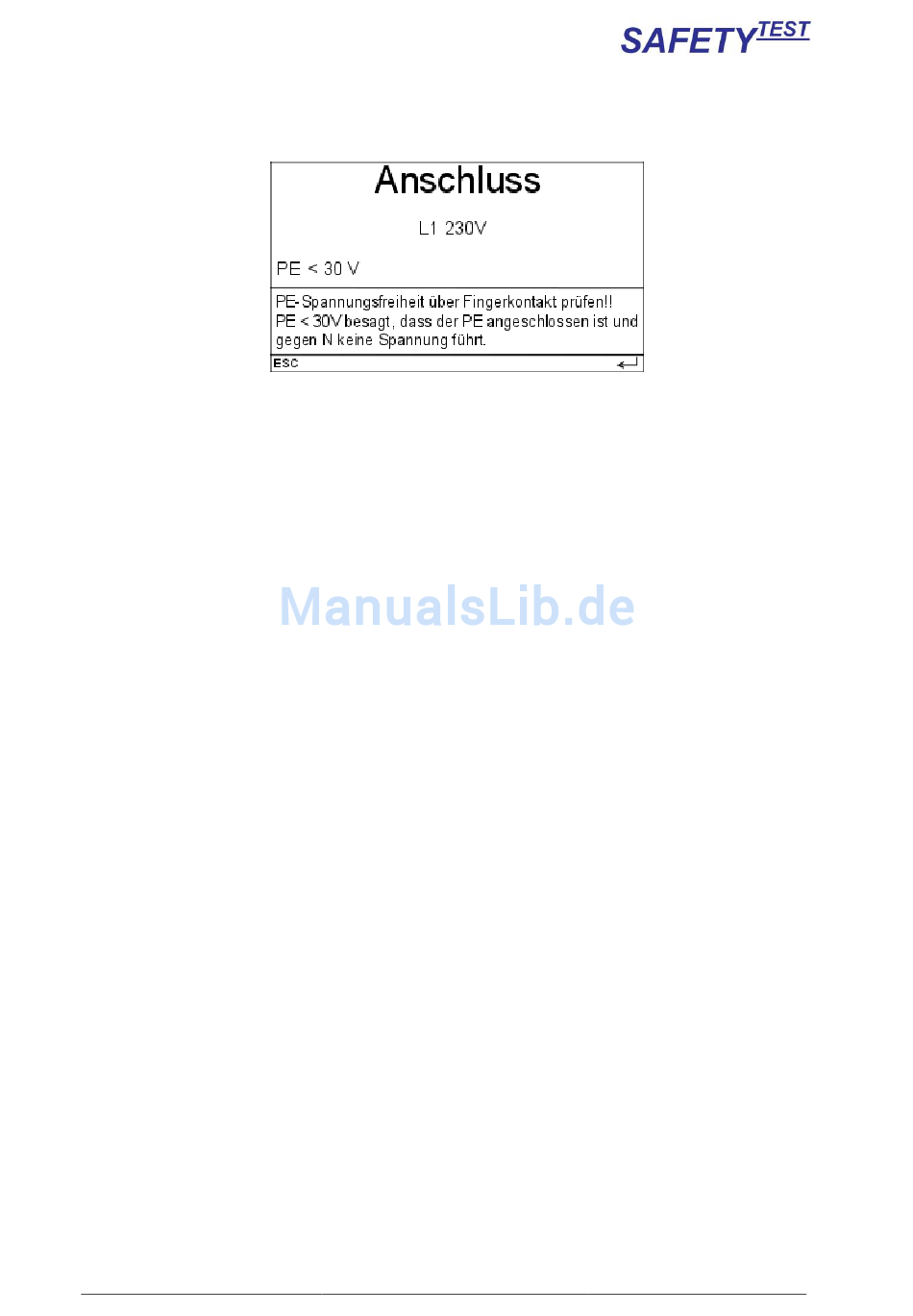

7 Anschluss Display

Im ersten Menü „Anschluss" werden die vorhandene Netzspannung sowie die Qualität des
N- und PE-Leiteranschlusses angezeigt.
7.1

Einphasiger Anschluss

ACHTUNG!!!
• Sollte die Spannung L1 < 207 V sein, bzw. L1 > 253 V sein, sind keine
zuverlässigen und aussagekräftige Messungen mehr möglich!
Erscheint die Meldung „PE>30V!!", liegt sehr wahrscheinlich eine
Schutzleiterunterbrechung vor oder es kann u. U. auch eine Fremdspannung am
Schutzleiter anliegen (mit Fingerkontakt prüfen)! Zur Prüfung des Schutzleiters
siehe „Prüfung des Elektroanschlusses" auf der Seite 12.
8 Display und Menüstruktur
Über das Display wird komfortabel die Benutzerführung, die Darstellung von Messfunktionen,
Grenzwerten sowie Messwerten angezeigt. Die Menüstruktur befindet sich in einem
separaten Dokument „SAFETYTEST 1LT Menüstruktur".
Sie wird zusammen mit Firmware update aktualisiert.
9 Inbetriebnahme des Prüfgerätes
9.1 Sichtprüfung durchführen
• Die Sicherheitshinweise im Kapitel 1 beachten!
• Sichtprüfung für Netzanschluss, Prüfgerät und Messzubehör durchführen!
• Warnhinweise auf Prüfgerät, Netzadapterkabel und Messzubehör beachten!
9.2 Prüfgerät mit Netzspannung versorgen
Das Prüfgerät wird über den Netzanschluss an der Oberseite des Gerätes versorgt.
9.3 Prüfung starten
Die Einzelprüfungen können über die Direktwahltasten ausgewählt werden.
Optional können Prüfungen über:
1. Report-Master mit Hilfestellungen
2. Test-Master im Remote-Betrieb mit Android-Endgerät automatisch
3. Safety-Remote im Remote-Betrieb mit Windows automatisch durchgeführt
werden.
SAFETYTEST GmbH ST_1LT_BD_D_V1 Seite 12 von 20
