Elementos de funcionamiento y visualización

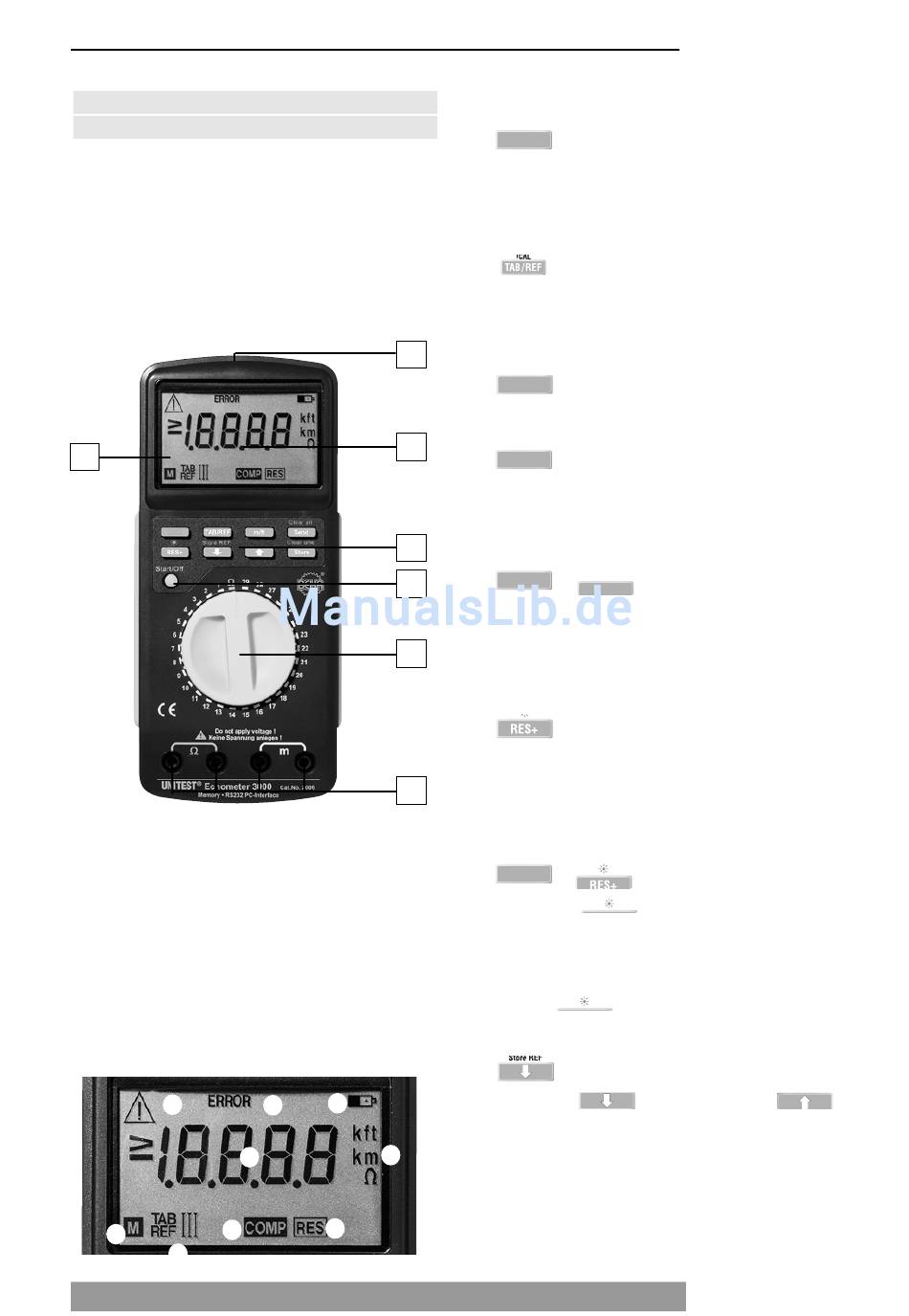

5.0 Elementos de funcionamiento y
visualización
Elementos de funcionamiento:
1. Interface RS-232
2. Visualizador LC
3. Teclas de función
4. Tecla encendido / apagado / comienzo
5. Perilla selección de rangos
6. Conexiones de entrada
7. Visualizador
7
Elementos de visualización:
1. Triángulo de advertencia
2. Aviso de error
3. Se debe cambiar la batería
4. Valor medido
5. Magnitud de medición
6. Visualización de memoria
7. Visualización de las referencias y tablas
8. Visualización de la memoria adición (Res)
9. Aviso de cortocircuito (COMP)
1
9
6
7
48
1
2
3
4
5
6
3
2
5
4
8
Descripción de las teclas del menú:
Shift
SHIFT
La segunda función de las teclas con dos opciones
se activa solamente presionando al mismo tiempo
la tecla "Shift".
TAB/REF
Con la tecla "TAB/REF" se puede cambiar entre las
distintas posiciones: Tabla I, Tabla II, Referencias I,
Referencias II y Referencias III.
m/ft m/ft
m/ft
Selección de la magnitud a utilizar: metros / pies.
Clear all
Send
send
Con la tecla "Send" se inicia la transmisión de datos
archivados en el ecómetro 3000 de UNITEST al or-
denador.
Clear all
+
Shift
Clear all
Send
"Clear all" borra toda la memoria interna. La me-
moria de la suma de valores no se borra.
La tecla "Clear all" sólo puede ser activada presio-
nando al mismo tiempo la tecla "shift".
Res+
Con la tecla "res+" se activa la memoria de la suma
de valores. Los valores medidos del mismo rango
son sumados, es decir que se suma diversas bobi-
nas del mismo tipo de cable.
+
Shift
(Licht)
Con la tecla se enciende la iluminación de
fondo. Para reducir el consumo de energía la ilumi-
nación de fondo se apagará automaticamente luego
de 30 segundos aproximadamente.
La tecla sólo puede ser activada presio-
nando al mismo tiempo la tecla "shift".
(Flecha para abajo)
Con la tecla junto con la tecla
podrá ingresar las longitudes de cable de referen-
cia.
se
