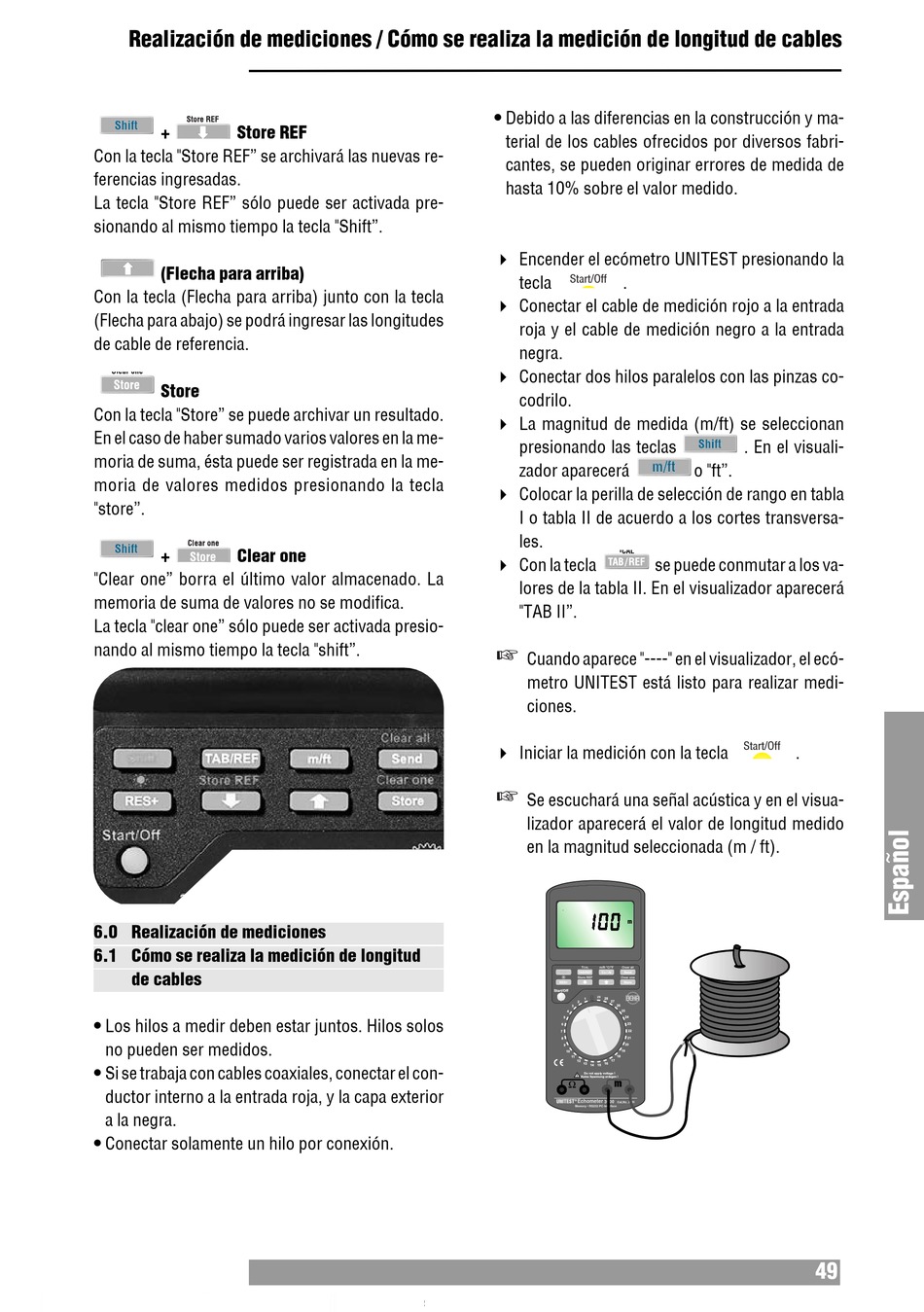

Realización de mediciones / Cómo se realiza la medición de longitud de cables
Shift
+ Store REF
Con la tecla "Store REF" se archivará las nuevas re-
ferencias ingresadas.
La tecla "Store REF" sólo puede ser activada pre-
sionando al mismo tiempo la tecla "Shift".
(Flecha para arriba)
Con la tecla (Flecha para arriba) junto con la tecla
(Flecha para abajo) se podrá ingresar las longitudes
de cable de referencia.
Store
Con la tecla "Store" se puede archivar un resultado.
En el caso de haber sumado varios valores en la me-
moria de suma, ésta puede ser registrada en la me-
moria de valores medidos presionando la tecla
"store".
Shift
+ Clear one
"Clear one" borra el último valor almacenado. La
memoria de suma de valores no se modifica.
La tecla "clear one" sólo puede ser activada presio-
nando al mismo tiempo la tecla "shift".
6.0 Realización de mediciones
6.1 Cómo se realiza la medición de longitud
de cables
• Los hilos a medir deben estar juntos. Hilos solos
no pueden ser medidos.
• Si se trabaja con cables coaxiales, conectar el con-
ductor interno a la entrada roja, y la capa exterior
a la negra.
• Conectar solamente un hilo por conexión.
• Debido a las diferencias en la construcción y ma-
terial de los cables ofrecidos por diversos fabri-
cantes, se pueden originar errores de medida de
hasta 10% sobre el valor medido.
" Encender el ecómetro UNITEST presionando la
Start/Off
tecla .
" Conectar el cable de medición rojo a la entrada
roja y el cable de medición negro a la entrada
negra.
" Conectar dos hilos paralelos con las pinzas co-
codrilo.
" La magnitud de medida (m/ft) se seleccionan
presionando las teclas
m/ft m/ft
zador aparecerá
" Colocar la perilla de selección de rango en tabla
I o tabla II de acuerdo a los cortes transversa-
les.
" Con la tecla
se puede conmutar a los va-
lores de la tabla II. En el visualizador aparecerá
"TAB II".
Cuando aparece "----" en el visualizador, el ecó-
metro UNITEST está listo para realizar medi-
ciones.
" Iniciar la medición con la tecla
Se escuchará una señal acústica y en el visua-
lizador aparecerá el valor de longitud medido
en la magnitud seleccionada (m / ft).
m
29
Ω m
Echometer
6
Shift
. En el visuali-
o "ft".
Start/Off
.
