Réalisation des mesures

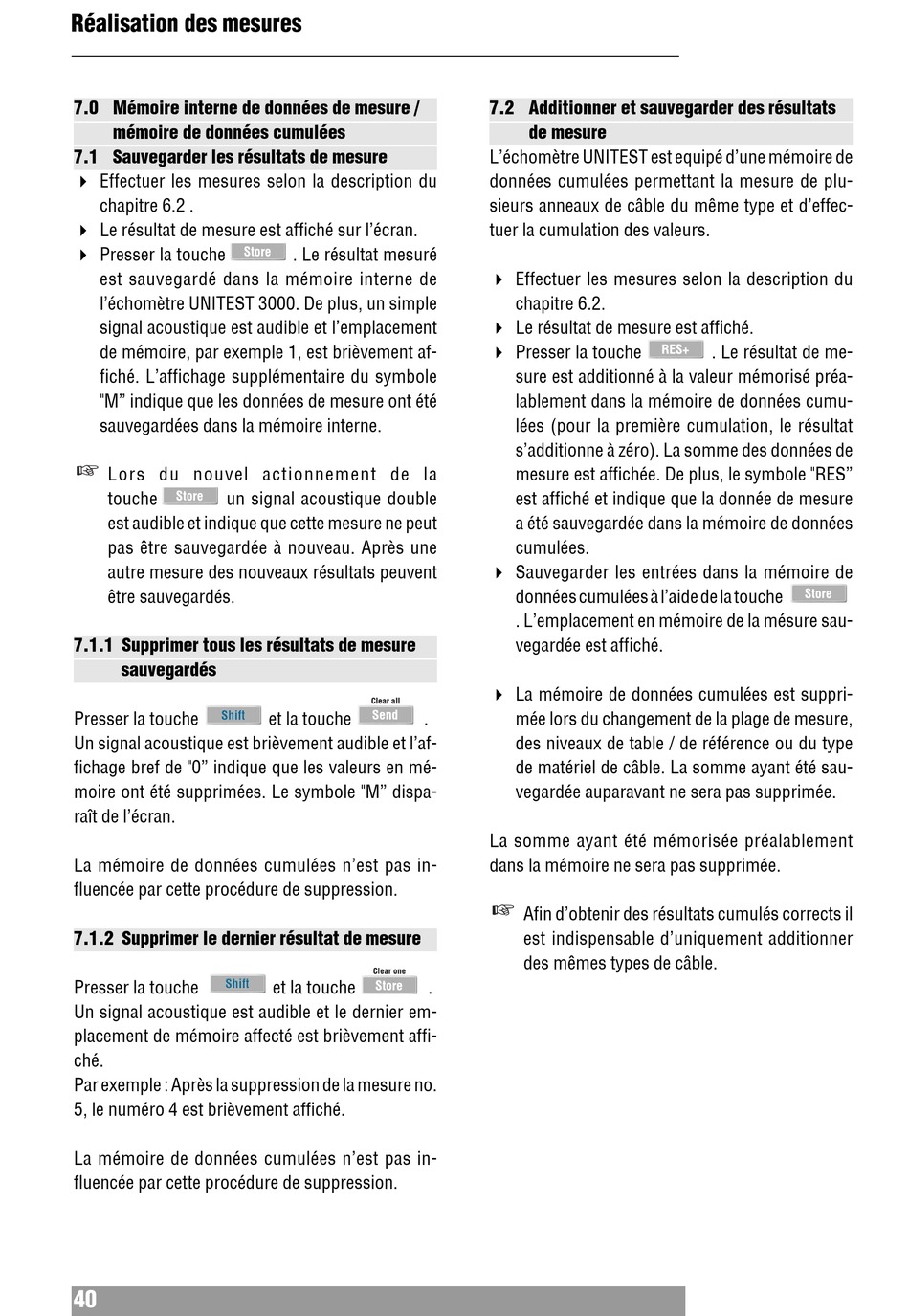

7.0 Mémoire interne de données de mesure /
mémoire de données cumulées
7.1 Sauvegarder les résultats de mesure
" Effectuer les mesures selon la description du
chapitre 6.2 .
" Le résultat de mesure est affiché sur l'écran.
" Presser la touche
est sauvegardé dans la mémoire interne de
l'échomètre UNITEST 3000. De plus, un simple
signal acoustique est audible et l'emplacement
de mémoire, par exemple 1, est brièvement af-
fiché. L'affichage supplémentaire du symbole
"M" indique que les données de mesure ont été
sauvegardées dans la mémoire interne.
Lors du nouvel actionnement de la
touche un signal acoustique double
est audible et indique que cette mesure ne peut
pas être sauvegardée à nouveau. Après une
autre mesure des nouveaux résultats peuvent
être sauvegardés.
7.1.1 Supprimer tous les résultats de mesure
sauvegardés
Shift
Presser la touche
Un signal acoustique est brièvement audible et l'af-
fichage bref de "0" indique que les valeurs en mé-
moire ont été supprimées. Le symbole "M" dispa-
raît de l'écran.
La mémoire de données cumulées n'est pas in-
fluencée par cette procédure de suppression.
7.1.2 Supprimer le dernier résultat de mesure
Shift Shift
Presser la touche
Un signal acoustique est audible et le dernier em-
placement de mémoire affecté est brièvement affi-
ché.
Par exemple : Après la suppression de la mesure no.
5, le numéro 4 est brièvement affiché.
La mémoire de données cumulées n'est pas in-
fluencée par cette procédure de suppression.
40
. Le résultat mesuré
Clear all
Send
et la touche .
et la touche .
7.2 Additionner et sauvegarder des résultats
de mesure
L'échomètre UNITEST est equipé d'une mémoire de
données cumulées permettant la mesure de plu-
sieurs anneaux de câble du même type et d'effec-
tuer la cumulation des valeurs.
" Effectuer les mesures selon la description du
chapitre 6.2.
" Le résultat de mesure est affiché.
" Presser la touche
sure est additionné à la valeur mémorisé préa-
lablement dans la mémoire de données cumu-
lées (pour la première cumulation, le résultat
s'additionne à zéro). La somme des données de
mesure est affichée. De plus, le symbole "RES"
est affiché et indique que la donnée de mesure
a été sauvegardée dans la mémoire de données
cumulées.
" Sauvegarder les entrées dans la mémoire de
données cumulées à l'aide de la touche
. L'emplacement en mémoire de la mésure sau-
vegardée est affiché.
" La mémoire de données cumulées est suppri-
mée lors du changement de la plage de mesure,
des niveaux de table / de référence ou du type
de matériel de câble. La somme ayant été sau-
vegardée auparavant ne sera pas supprimée.
La somme ayant été mémorisée préalablement
dans la mémoire ne sera pas supprimée.
Afin d'obtenir des résultats cumulés corrects il
est indispensable d'uniquement additionner
des mêmes types de câble.
. Le résultat de me-
