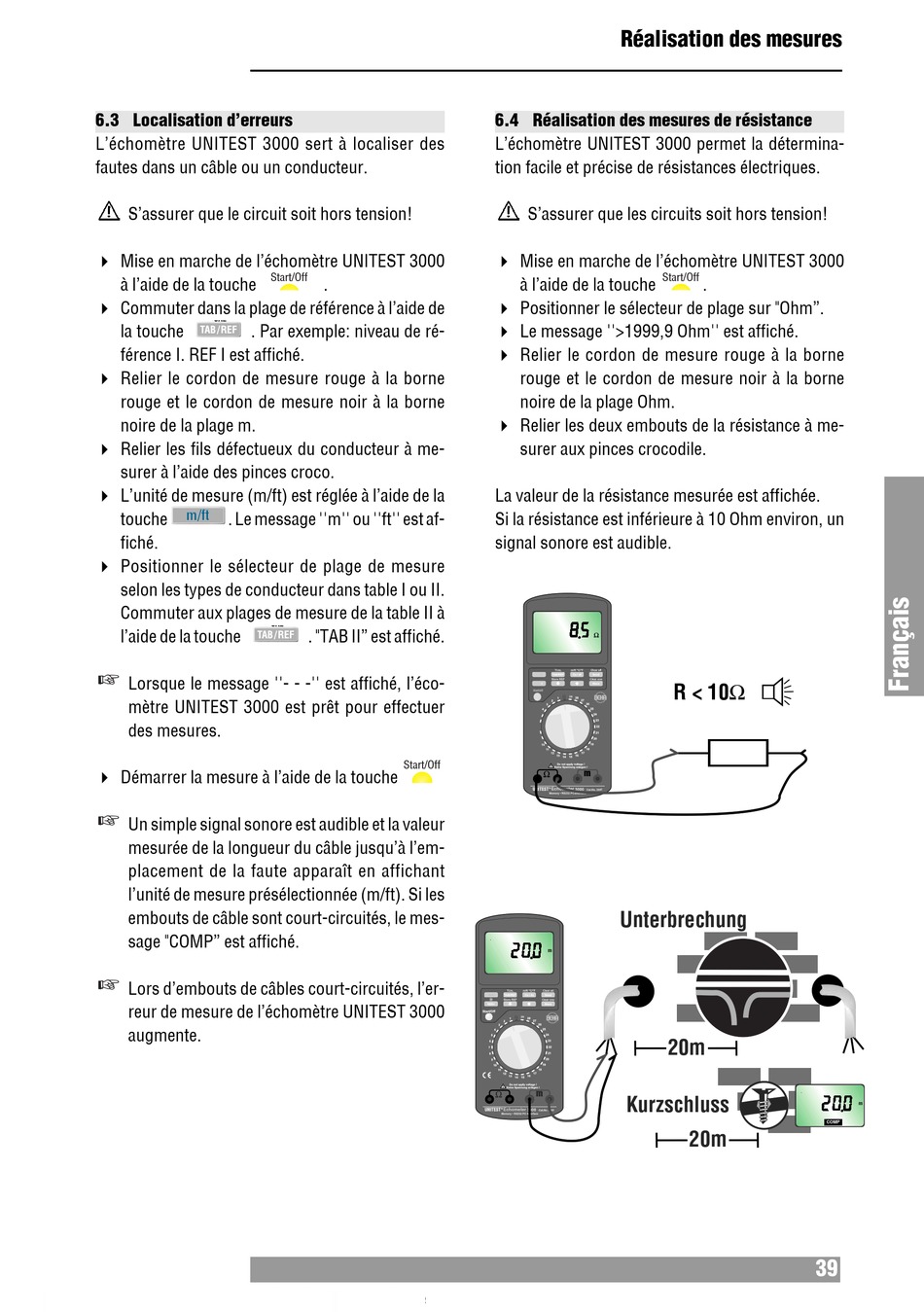

6.3 Localisation d'erreurs

L'échomètre UNITEST 3000 sert à localiser des
fautes dans un câble ou un conducteur.
S'assurer que le circuit soit hors tension!
" Mise en marche de l'échomètre UNITEST 3000
Start/Off
à l'aide de la touche
" Commuter dans la plage de référence à l'aide de
la touche . Par exemple: niveau de ré-
férence I. REF I est affiché.
" Relier le cordon de mesure rouge à la borne
rouge et le cordon de mesure noir à la borne
noire de la plage m.
" Relier les fils défectueux du conducteur à me-
surer à l'aide des pinces croco.
" L'unité de mesure (m/ft) est réglée à l'aide de la
m/ft m/ft
touche . Le message ''m'' ou ''ft'' est af-
fiché.
" Positionner le sélecteur de plage de mesure
selon les types de conducteur dans table I ou II.
Commuter aux plages de mesure de la table II à
l'aide de la touche
Lorsque le message ''- - -'' est affiché, l'éco-
mètre UNITEST 3000 est prêt pour effectuer
des mesures.
" Démarrer la mesure à l'aide de la touche
Un simple signal sonore est audible et la valeur
mesurée de la longueur du câble jusqu'à l'em-
placement de la faute apparaît en affichant
l'unité de mesure présélectionnée (m/ft). Si les
embouts de câble sont court-circuités, le mes-
sage "COMP" est affiché.
Lors d'embouts de câbles court-circuités, l'er-
reur de mesure de l'échomètre UNITEST 3000
augmente.
.
. "TAB II" est affiché.
Start/Off
Réalisation des mesures
6.4 Réalisation des mesures de résistance
L'échomètre UNITEST 3000 permet la détermina-
tion facile et précise de résistances électriques.
S'assurer que les circuits soit hors tension!
" Mise en marche de l'échomètre UNITEST 3000
Start/Off
à l'aide de la touche
" Positionner le sélecteur de plage sur "Ohm".
" Le message ''>1999,9 Ohm'' est affiché.
" Relier le cordon de mesure rouge à la borne
rouge et le cordon de mesure noir à la borne
noire de la plage Ohm.
" Relier les deux embouts de la résistance à me-
surer aux pinces crocodile.
La valeur de la résistance mesurée est affichée.
Si la résistance est inférieure à 10 Ohm environ, un
signal sonore est audible.
Ω
Start/off
