Bedienungsanleitung Kühlstellen-Prozessoren TKP / TKC x130 - x140
Analogausgang
Ein stetiger Ausgang kann zur stufenlosen Regelung
oder der Weiterleitung des Istwertes von Regelfühler
1 (wie zugeordnet) dienen. Das Signal kann in Form
eines Spannungs- oder Stromsignals abgenommen
werden.
"Analogwert" (Istwertliste) zeigt das aktuelle Aus-
gangssignal als %-Wert des gewählten Bereichs,
"Analogfunktion" (Zuordnungsliste) bestimmt das
Verhalten des Ausgangs:
Testfunktionen (Ausgang liefert nur feste Werte)
0V
= U-Ausgang 0V, I-Ausgang 0 mA
4mA
= U-Ausgang 2V, I-Ausgang 4 mA
10V/20mA = U-Ausgang 10V, I-Ausgang 20mA
Weiterleitung von Istwerten an Fernanzeigen o.ä.
Istwert 0-10V =
Ausgänge liefern Abbild des gemessenen Istwertes
von Regelfühler 1.
U-Ausgang: -50°C = 0V, +100°C = 10V
I-Ausgang: -50°C = 0mA, +100°C = 20mA
Istwert 4-20mA =
Ausgänge liefern Abbild des gemessenen Istwertes
von Regelfühler 1.
U-Ausgang: -50°C = 2V, +100°C = 10V
I-Ausgang: -50°C = 4mA, +100°C = 20mA
Regeln mit dem Analogausgang, (PID-Regler )
PID-T1 0-10V =
Dieser PID-Regler mit 0-10V DC-Signal ist Kühl-
kreislauf 1 zugeordnet. Ausgangssignal entspricht
in etwa einer Addition der Regelkomponenten P,
I, D und T1
PID-T1 4-20mA =
Dieser PID-Regler mit 4/20 mA-Signal ist Kühl-
kreislauf 1 zugeordnet. Ausgangssignal entspricht
in etwa einer Addition der Regelkomponenten P,
I, D und T1
PID-T1 10-0V =
PID-Regler wie oben, nur mit invertiertem Span-
nungsausgang 10-0V DC
(steigende Temperatur = fallende Spannung).
PID-T1 20-4mA =
PID-Regler wie oben, nur mit invertiertem Strom-
ausgang 20/4 mA
(steigende Temperatur = fallender Strom)
Zur Anpassung an die Regelstrecke sind in der Soll-
wertliste folgende Parameter einstellbar:
" PID Prop.Bereich" ........ Proportionalbereich,
symmetrisch um Sollw. 1
" PID Nachlaufzeit " ........ I- Anteil
" PID Vorhaltezeit " ......... D- Anteil
" PID Verz.Zeit T1 " ........ Einfluss d. Tiefpassfilters
Analogeingang beeinflussen
Für bestimmte Funktionen, wie z.B. das manuelle
Auf/Zufahren von Ventilantrieben, kann es sinnvoll
sein, das Ausgangssignal der Analogausgänge zu
beeinflussen.
Jeder der vier Digitaleingänge kann für die Beein-
flussung des Analogausgangs konfiguriert werden.
Beim Belegen des Eingangs mit Netzspannung liefert
der Analogausgang dann feste, vorher festgelegte
Spannungs- bzw. Stromwerte. Damit wird dann
z.B. ein Ventilantrieb Auf/Zu oder in eine bestimmte
Stellung gefahren.
"Funktion Optok. x" (Zuordnungsliste)
= Digital (OK)-Eingang konfigurieren
"Opto->Analogwert" (Sollwertliste)
= Betrag des Ausgangssignals in %/V/mA, wenn
OK-Eingang aktiviert wurde

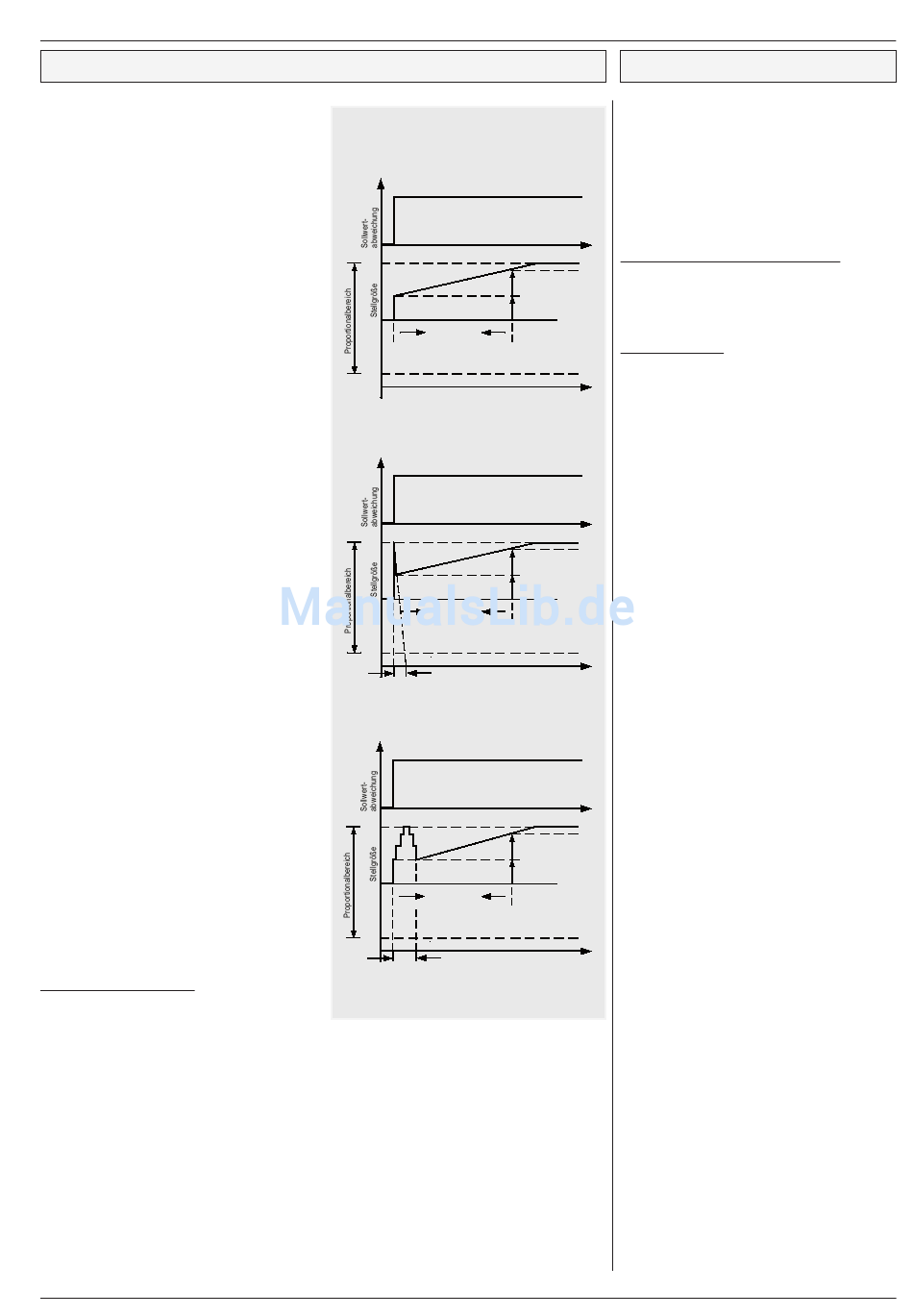

Regelverhalten
max.
PID
N ac hlaufz eit
min.
PI-Regler, D und T1-Anteile abgeschaltet
max.
PID
N ac hlaufz eit
min.
PID Vor haltez eit
PID-Regler, T1-Anteil abgeschaltet
max.
PID
N ac hlaufz eit
min.
PID Ver z .Z eit T 1
PID-Regler, mit T1-Tiefpassfilter
Echtzeituhr
Die interne Uhr des Reglers ist mit einer Pufferung
versehen, welche die Uhr nach abgeschalteter Netz-
spannung weiterlaufen lässt (3 Jahre bis SoftwVers.
6.9, ab Vers. 7.00 noch ca. 10 Tage). Datum und
Uhrzeit lassen sich in der Modusliste bei "aktuelle Uhr-
zeit" und "aktuelles Datum"einstellen. Standardmäßig
ist eine GMT +01:00 eingestellt ("Zeitzonenoffset" =
60 Min.), die für den mitteleuropäischen Raum gilt.
Beim Einsatz in anderen Gebieten ist dieser Wert
anpassbar.
t
Sommer/Winterumschaltung - Zeitzonen
Eine automatische Sommer/Winterzeitumschaltung
"Sommer/Winterum." (Modusliste), berücksichtigt
I- Anteil
die aktuell gültigen Regeln ab 1996, kann aber
auch abgeschaltet oder beliebig (variabel) gestaltet
P- Anteil
werden.
5V bz w. 12mA
Variable Zeitzonen
Durch die Parameter "Sommer...." ist die Sommer/
Winterzeitumschaltung beliebig anpassbar.
t
"SommerEin Monat"
Der Monat des Beginns der Sommerzeit
"SommerEin Tag"
Der Wochentag des Beginns der Sommerzeit
"SommerEin x-Tag"
Der x-te mit "SommerEin Tag" eingestellte Tag
des Monats
"SommerEin Stunde" (Werkseinst. 2, 2 Uhr)
Die Stunde des Beginns der Sommerzeit
"SommerAus Monat"
t
Der Monat des Endes der Sommerzeit
"SommerAus Tag"
I- Anteil
Der Wochentag des Endes der Sommerzeit
"SommerAus x-Tag"
P- Anteil
Der x-te mit "SommerAus Tag" eingestellte Tag
5V bz w. 12mA
des Monats
"SommerAus Stunde" (Werkseinst. 2, 2 Uhr)
Die Stunde des Endes der Sommerzeit
Alle Zeitangaben werden in Winterzeit
t
t
I- Anteil
P- Anteil
5V bz w. 12mA
t
Seite 11
(Werkseinst. 3, März)
(Werkseinst. 0, Sonntags)
(W.st. 5, letzter Sonntag)
(Werkseinst. 10, Oktober)
(Werkseinst. 0, Montag)
(W.st. 5, letzter Sonntag)
vorgegeben.
