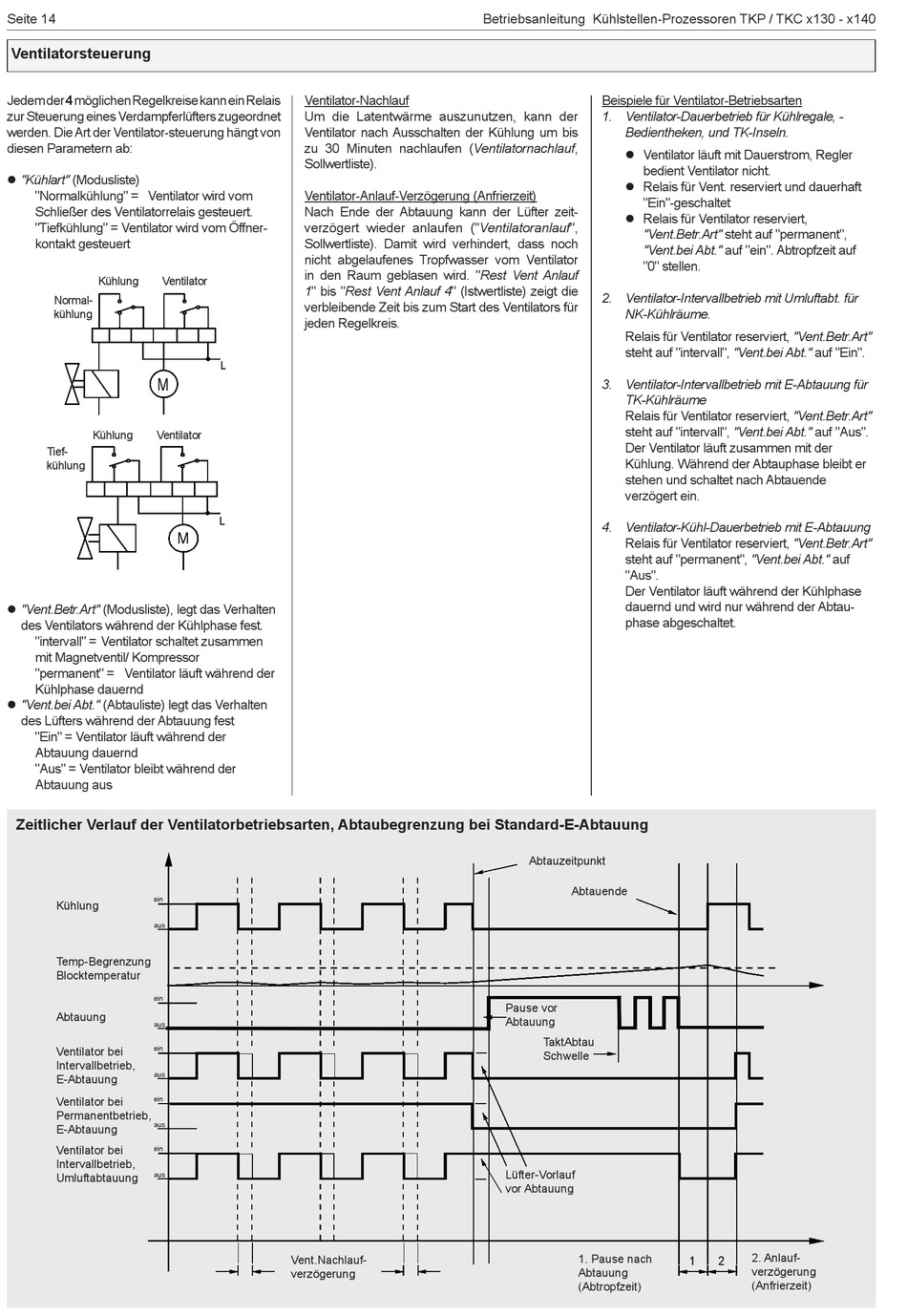

Elreha TKP 3130 Betriebsanleitung Seite 14

Seite 14
Ventilatorsteuerung
Jedem der 4 möglichen Regelkreise kann ein Relais
zur Steuerung eines Verdampferlüfters zugeordnet
werden. Die Art der Ventilator-steuerung hängt von
diesen Parametern ab:
 "Kühlart" (Modusliste)
"Normalkühlung" = Ventilator wird vom
Schließer des Ventilatorrelais gesteuert.
"Tiefkühlung" = Ventilator wird vom Öffner-
kontakt gesteuert
Kühlung Ventilator
Normal-
kühlung
M
Kühlung Ventilator
Tief-
kühlung
M
 "Vent.Betr.Art" (Modusliste), legt das Verhalten
des Ventilators während der Kühlphase fest.
"intervall" = Ventilator schaltet zusammen
mit Magnetventil/ Kompressor
"permanent" = Ventilator läuft während der
Kühlphase dauernd
 "Vent.bei Abt." (Abtauliste) legt das Verhalten
des Lüfters während der Abtauung fest
"Ein" = Ventilator läuft während der
Abtauung dauernd
"Aus" = Ventilator bleibt während der
Abtauung aus
Zeitlicher Verlauf der Ventilatorbetriebsarten, Abtaubegrenzung bei Standard-E-Abtauung
ein
Kühlung
aus
Temp-Begrenzung
Blocktemperatur
ein
Abtauung
aus
ein
Ventilator bei
Intervallbetrieb,
aus
E-Abtauung
Ventilator bei ein
Permanentbetrieb,
aus
E-Abtauung
Ventilator bei
ein
Intervallbetrieb,
aus
Umluftabtauung
Ventilator-Nachlauf
Um die Latentwärme auszunutzen, kann der
Ventilator nach Ausschalten der Kühlung um bis
zu 30 Minuten nachlaufen (Ventilatornachlauf,
Sollwertliste).
Ventilator-Anlauf-Verzögerung (Anfrierzeit)
Nach Ende der Abtauung kann der Lüfter zeit-
verzögert wieder anlaufen ("Ventilatoranlauf",
Sollwertliste). Damit wird verhindert, dass noch
nicht abgelaufenes Tropfwasser vom Ventilator
in den Raum geblasen wird. "Rest Vent Anlauf
1" bis "Rest Vent Anlauf 4" (Istwertliste) zeigt die
verbleibende Zeit bis zum Start des Ventilators für
jeden Regelkreis.
L
L
Vent.Nachlauf-
verzögerung
Betriebsanleitung Kühlstellen-Prozessoren TKP / TKC x130 - x140
Beispiele für Ventilator-Betriebsarten
1. Ventilator-Dauerbetrieb für Kühlregale, -
Bedientheken, und TK-Inseln.
 Ventilator läuft mit Dauerstrom, Regler
bedient Ventilator nicht.
 Relais für Vent. reserviert und dauerhaft
"Ein"-geschaltet
 Relais für Ventilator reserviert,
"Vent.Betr.Art" steht auf "permanent",
"Vent.bei Abt." auf "ein". Abtropfzeit auf
"0" stellen.
2. Ventilator-Intervallbetrieb mit Umluftabt. für
NK-Kühlräume.
Relais für Ventilator reserviert, "Vent.Betr.Art"
steht auf "intervall", "Vent.bei Abt." auf "Ein".
3. Ventilator-Intervallbetrieb mit E-Abtauung für
TK-Kühlräume
Relais für Ventilator reserviert, "Vent.Betr.Art"
steht auf "intervall", "Vent.bei Abt." auf "Aus".
Der Ventilator läuft zusammen mit der
Kühlung. Während der Abtauphase bleibt er
stehen und schaltet nach Abtauende
verzögert ein.
4. Ventilator-Kühl-Dauerbetrieb mit E-Abtauung
Relais für Ventilator reserviert, "Vent.Betr.Art"
steht auf "permanent", "Vent.bei Abt." auf
"Aus".
Der Ventilator läuft während der Kühlphase
dauernd und wird nur während der Abtau-
phase abgeschaltet.
Abtauzeitpunkt
Abtauende
Pause vor
Abtauung
TaktAbtau
Schwelle
Lüfter-Vorlauf
vor Abtauung
1. Pause nach
Abtauung
(Abtropfzeit)
2. Anlauf-
1 2
verzögerung
(Anfrierzeit)
