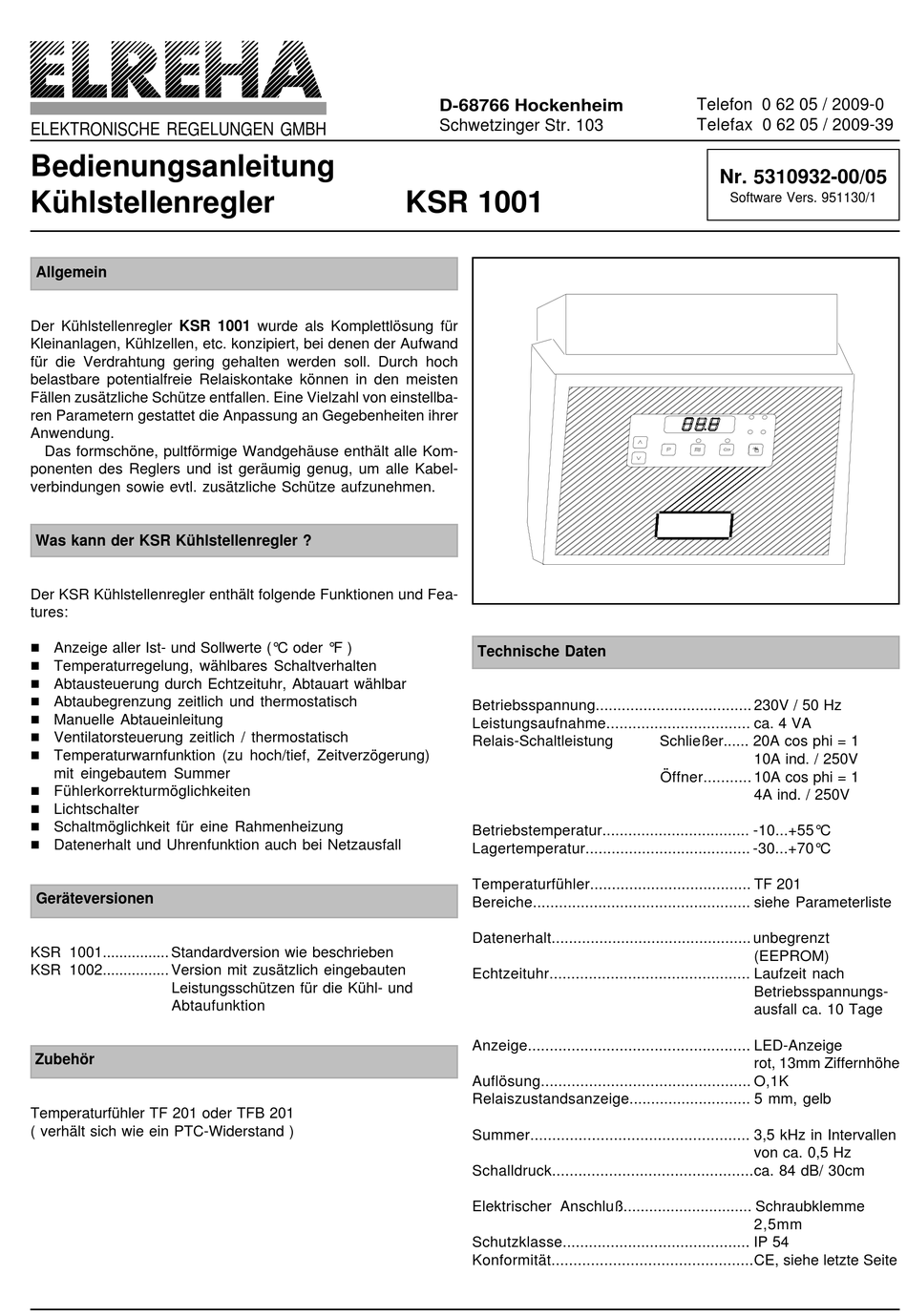

ELEKTRONISCHE REGELUNGEN GMBH
Bedienungsanleitung
Kühlstellenregler
Allgemein
Der Kühlstellenregler KSR 1001 wurde als Komplettlösung für
Kleinanlagen, Kühlzellen, etc. konzipiert, bei denen der Aufwand
für die Verdrahtung gering gehalten werden soll. Durch hoch
belastbare potentialfreie Relaiskontake können in den meisten
Fällen zusätzliche Schütze entfallen. Eine Vielzahl von einstellba-
ren Parametern gestattet die Anpassung an Gegebenheiten ihrer
Anwendung.
Das formschöne, pultförmige Wandgehäuse enthält alle Kom-
ponenten des Reglers und ist geräumig genug, um alle Kabel-
verbindungen sowie evtl. zusätzliche Schütze aufzunehmen.
Was kann der KSR Kühlstellenregler ?
Der KSR Kühlstellenregler enthält folgende Funktionen und Fea-
tures:
Anzeige aller Ist- und Sollwerte (°C oder °F )
Temperaturregelung, wählbares Schaltverhalten
Abtausteuerung durch Echtzeituhr, Abtauart wählbar
Abtaubegrenzung zeitlich und thermostatisch
Manuelle Abtaueinleitung
Ventilatorsteuerung zeitlich / thermostatisch
Temperaturwarnfunktion (zu hoch/tief, Zeitverzögerung)
mit eingebautem Summer
Fühlerkorrekturmöglichkeiten
Lichtschalter
Schaltmöglichkeit für eine Rahmenheizung
Datenerhalt und Uhrenfunktion auch bei Netzausfall
Geräteversionen
KSR 1001................ Standardversion wie beschrieben
KSR 1002................ Version mit zusätzlich eingebauten
Leistungsschützen für die Kühl- und
Abtaufunktion
Zubehör
Temperaturfühler TF 201 oder TFB 201
( verhält sich wie ein PTC-Widerstand )
D-68766 Hockenheim
Schwetzinger Str. 103
KSR 1001
Technische Daten
Betriebsspannung.................................... 230V / 50 Hz
Leistungsaufnahme................................. ca. 4 VA
Relais-Schaltleistung
Betriebstemperatur.................................. -10...+55°C
Lagertemperatur...................................... -30...+70°C
Temperaturfühler..................................... TF 201
Bereiche.................................................. siehe Parameterliste
Datenerhalt.............................................. unbegrenzt
Echtzeituhr.............................................. Laufzeit nach
Anzeige................................................... LED-Anzeige
Auflösung................................................ O,1K
Relaiszustandsanzeige............................ 5 mm, gelb
Summer.................................................. 3,5 kHz in Intervallen
Schalldruck..............................................ca. 84 dB/ 30cm
Elektrischer Anschluß.............................. Schraubklemme
Schutzklasse........................................... IP 54
Konformität..............................................CE, siehe letzte Seite
Telefon 0 62 05 / 2009-0
Telefax 0 62 05 / 2009-39
Nr. 5310932-00/05
Software Vers. 951130/1
Schließer...... 20A cos phi = 1
10A ind. / 250V
Öffner........... 10A cos phi = 1
4A ind. / 250V
(EEPROM)
Betriebsspannungs-
ausfall ca. 10 Tage
rot, 13mm Ziffernhöhe
von ca. 0,5 Hz
2,5mm
