Elektrischer Anschluss / Electrical connection
7.3

Klemmenbelegung

Ansicht X
Anschlussklemmen,
siehe Abschnitt 5.5.
View X
Connecting terminal,
see section 5.5.
Betriebsspannung nicht auf Ausgänge
legen! Zerstörungsgefahr!
Spannungsabfälle in langen Leitungen
berücksichtigen (Ein- und Ausgänge).
7.4 Sensorkabel HEK 8 (Zubehör)
Es wird empfohlen, das Baumer Hübner
Sensorkabel HEK 8 zu verwenden oder
ersatzweise ein geschirmtes, paarig ver-
seiltes Kabel. Das Kabel sollte in einem
Stück und getrennt von Stromkabeln
verlegt werden.

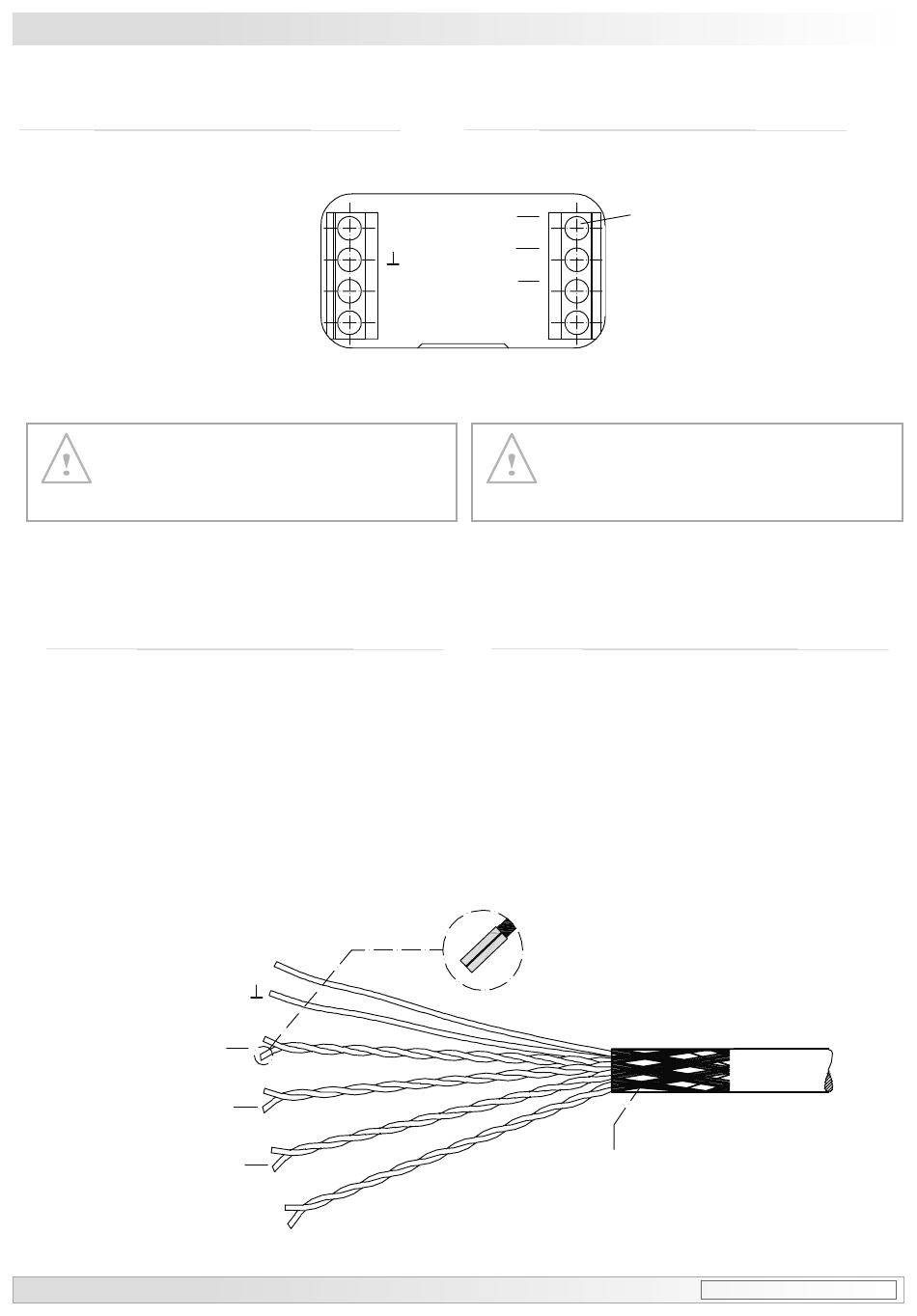

Kabelabschluss:
Rot/Red = +UB
Blau/Blue =
Weiß/White = K1
Braun/Brown = K1
Grün/Green = K2
Gelb/Yellow = K2
Grau/Grey = K0
Rosa/Pink = K0
Schwarz/Black = ---
Violett/Violet = ---
15
+UB
K1
K2
120 Ω
Baumer_HOGS75_T1_DE_EN_202011_MI_11173569 (20A1)
7.3

Terminal assignment

Max. 1,5 mm
K0
Max. AWG 16
K2
K1
K0
Do not connect voltage supply to
outputs! Danger of damage!
Please, beware of possible voltage drop
in long cable leads (inputs and outputs).
7.4

Sensor cable HEK 8 (accessory)

Baumer Hübner sensor cable HEK 8 is
recommended. As a substitute a shielded
twisted pair cable should be used.
Continuous wiring without any splices or
couplings should be used. Separate signal
cables from power cables.
Cable terminating resistance: 120 Ω
Aderendhülsen benutzen.
Use core-end ferrules.
Kabelschirm
Cable shield
