6.1.4
Klemmenbelegung
6.1.4.1
Standard
Max. 1,5 mm
Max. AWG 16
6.1.4.2
Mit Option EMS
(Enhanced Monitoring System)
Max. 1,5 mm
Max. AWG 16
Nicht benutzen
Do not use
Betriebsspannung nicht auf Aus-
gänge legen! Zerstörungsgefahr!
Spannungsabfälle in langen Leitungen
berücksichtigen (Ein- und Ausgänge).
MB070.2 - 11055675
2
K0
K0
K2
K2
K1
K1
+UB
2
Err
K0
K2
K1
+UB
Baumer_POG11-ESL_II_DE-EN (16A2)

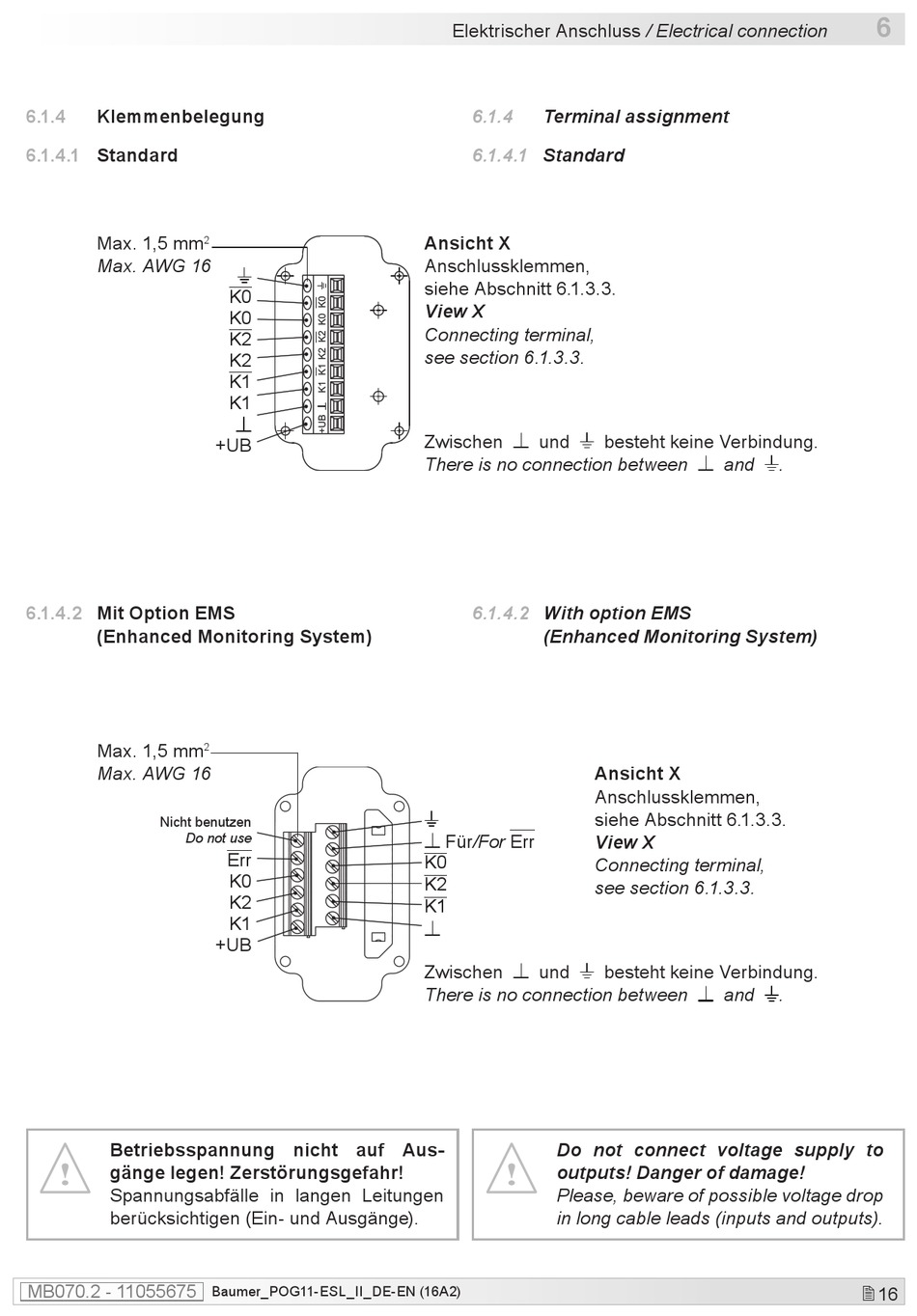

Elektrischer Anschluss / Electrical connection
6.1.4
Terminal assignment
6.1.4.1
Standard
Ansicht X
Anschlussklemmen,
siehe Abschnitt 6.1.3.3.
View X
Connecting terminal,
see section 6.1.3.3.
Zwischen
und
There is no connection between
6.1.4.2
With option EMS
(Enhanced Monitoring System)
Ansicht X
Anschlussklemmen,
siehe Abschnitt 6.1.3.3.
Für/For Err
View X
K0
Connecting terminal,
K2
see section 6.1.3.3.
K1
Zwischen
und
There is no connection between
Do not connect voltage supply to
outputs! Danger of damage!
Please, beware of possible voltage drop
in long cable leads (inputs and outputs).
besteht keine Verbindung.
and
besteht keine Verbindung.
and
