6.2.4
Version ES 93 R
Relaismodul (Zubehör)
6.2.4.1

Anschlussbelegung

3 Kontroll-LED's
3 control LEDs
3 Relais/relays
≤6 A / 250 VAC
≤1 A / 48 VDC
6.2.4.2

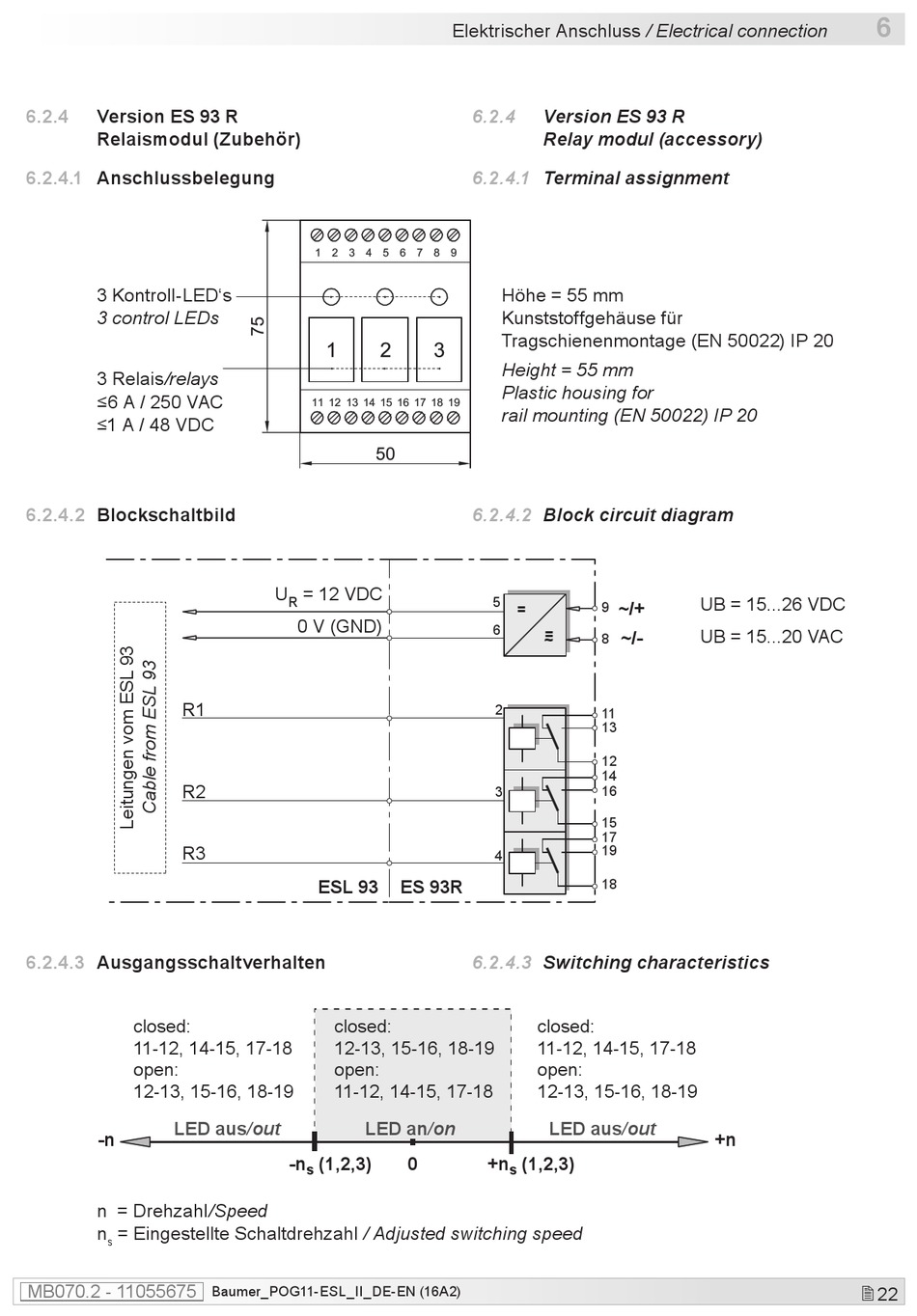

Blockschaltbild

R1
R2
R3
6.2.4.3

Ausgangsschaltverhalten

closed:
11-12, 14-15, 17-18
open:
12-13, 15-16, 18-19
LED aus/out
-n
n = Drehzahl/Speed
n
= Eingestellte Schaltdrehzahl / Adjusted switching speed
s
MB070.2 - 11055675
U
= 12 VDC
R
0 V (GND)
ESL 93
closed:
12-13, 15-16, 18-19
open:
11-12, 14-15, 17-18
LED an/on
-n
(1,2,3)
s
Baumer_POG11-ESL_II_DE-EN (16A2)
Elektrischer Anschluss / Electrical connection
6.2.4
Version ES 93 R
Relay modul (accessory)
6.2.4.1

Terminal assignment

Höhe = 55 mm
Kunststoffgehäuse für
Tragschienenmontage (EN 50022) IP 20
Height = 55 mm
Plastic housing for
rail mounting (EN 50022) IP 20
6.2.4.2

Block circuit diagram

5
=
6
= ~
2
3
4
ES 93R
6.2.4.3

Switching characteristics

closed:
11-12, 14-15, 17-18
open:
12-13, 15-16, 18-19
LED aus/out
0
+n
(1,2,3)
s
UB = 15...26 VDC
~/+
9
UB = 15...20 VAC
~/-
8
11
13
12
14
16
15
17
19
18
+n
6
22
