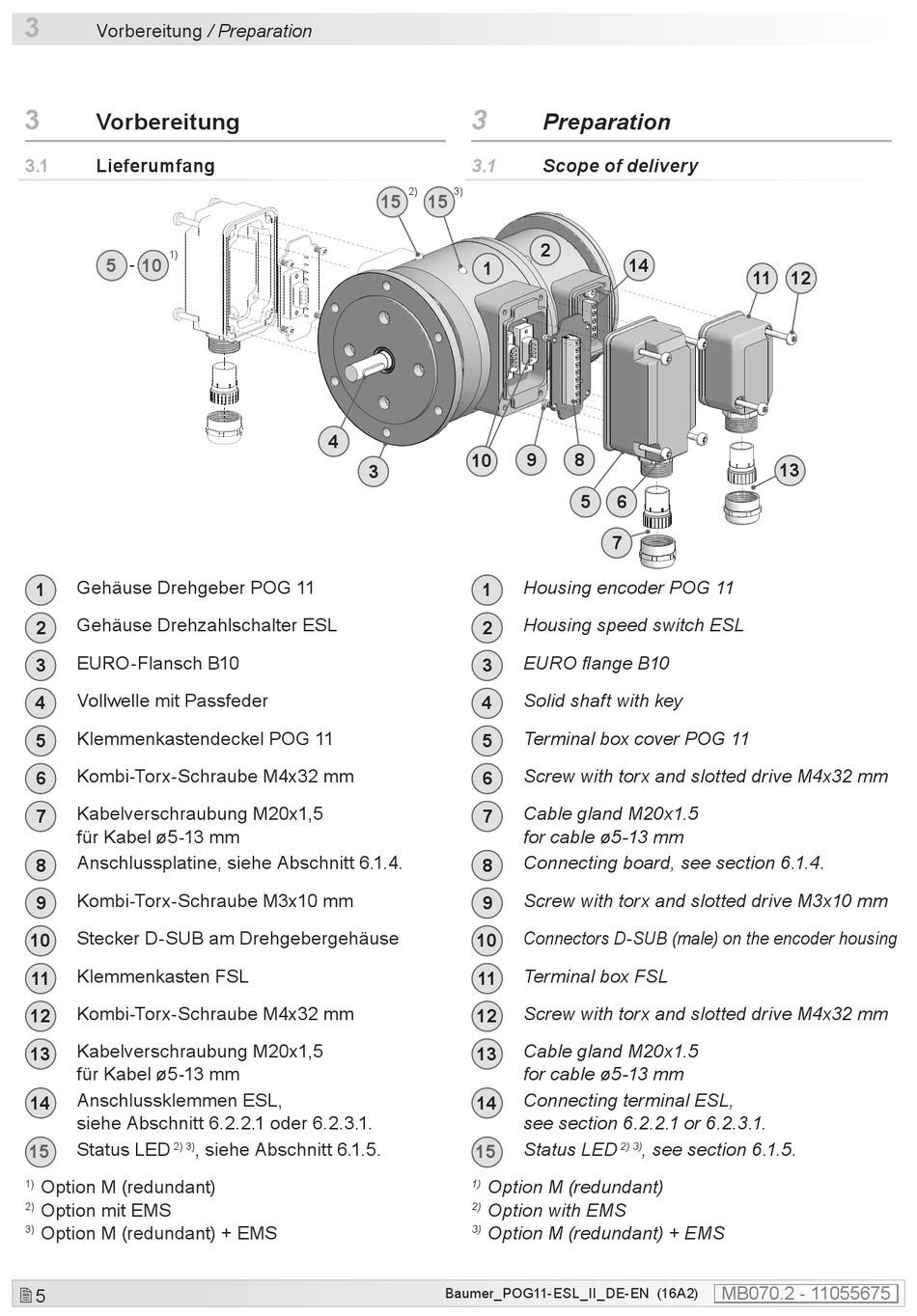

Vorbereitung / Preparation
3
Vorbereitung
3.1
Lieferumfang
1)
5
-
10
Gehäuse Drehgeber POG 11
1
Gehäuse Drehzahlschalter ESL
2
EURO-Flansch B10
3
Vollwelle mit Passfeder
4
Klemmenkastendeckel POG 11
5
Kombi-Torx-Schraube M4x32 mm
6
Kabelverschraubung M20x1,5
7
für Kabel ø5-13 mm
Anschlussplatine, siehe Abschnitt 6.1.4.
8
Kombi-Torx-Schraube M3x10 mm
9
Stecker D-SUB am Drehgebergehäuse
10
Klemmenkasten FSL
11
Kombi-Torx-Schraube M4x32 mm
12
Kabelverschraubung M20x1,5
13
für Kabel ø5-13 mm
Anschlussklemmen ESL,
14
siehe Abschnitt 6.2.2.1 oder 6.2.3.1.
Status LED
2) 3)
15
Option M (redundant)
1)
Option mit EMS
2)
Option M (redundant) + EMS
3)
5
4
3
, siehe Abschnitt 6.1.5.
3
Preparation
3.1
Scope of delivery
2)
3)
15
15
2
1
9
10
Housing encoder POG 11
1
Housing speed switch ESL
2
EURO flange B10
3
Solid shaft with key
4
Terminal box cover POG 11
5
Screw with torx and slotted drive M4x32 mm
6
Cable gland M20x1.5
7
for cable ø5-13 mm
Connecting board, see section 6.1.4.
8
Screw with torx and slotted drive M3x10 mm
9
Connectors D-SUB (male) on the encoder housing
10
Terminal box FSL
11
Screw with torx and slotted drive M4x32 mm
12
Cable gland M20x1.5
13
for cable ø5-13 mm
Connecting terminal ESL,
14
see section 6.2.2.1 or 6.2.3.1.
Status LED
15
Option M (redundant)
1)
Option with EMS
2)
Option M (redundant) + EMS
3)
Baumer_POG11-ESL_II_DE-EN (16A2)
14
8
5
6
7
, see section 6.1.5.
2) 3)
MB070.2 - 11055675
11 12
13
