6

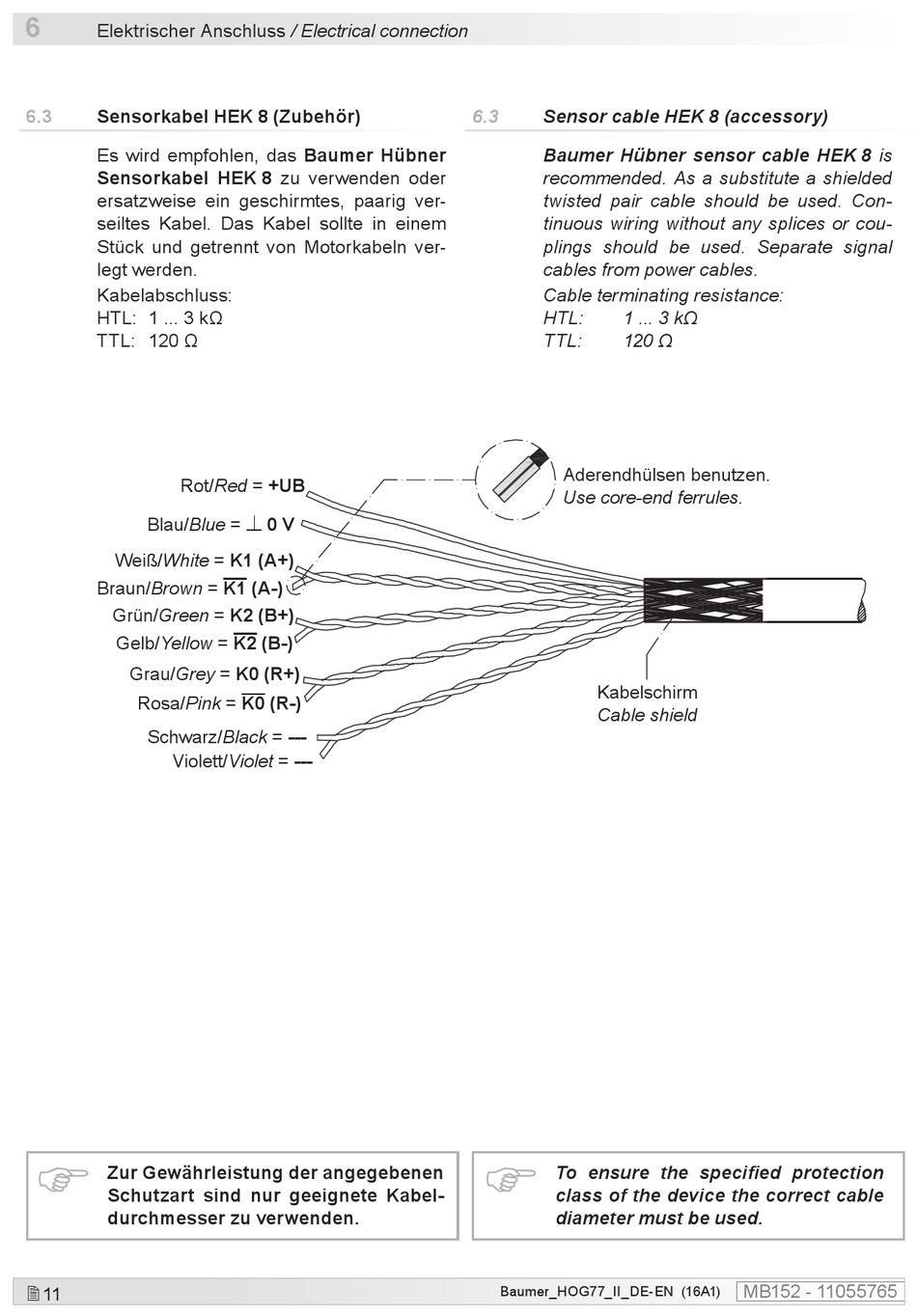

Elektrischer Anschluss / Electrical connection
6.3
Sensorkabel HEK 8 (Zubehör)
Es wird empfohlen, das Baumer Hübner
Sensorkabel HEK 8 zu verwenden oder
ersatzweise ein geschirmtes, paarig ver-
seiltes Kabel. Das Kabel sollte in einem
Stück und getrennt von Motorkabeln ver-
legt werden.
Kabelabschluss:
HTL: 1 ... 3 kΩ
TTL: 120 Ω
Rot/Red = +UB
Blau/Blue =
Weiß/White = K1 (A+)
Braun/Brown = K1 (A-)
Grün/Green = K2 (B+)
Gelb/Yellow = K2 (B-)
Grau/Grey = K0 (R+)
Rosa/Pink = K0 (R-)
Schwarz/Black = ---
Violett/Violet = ---
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
11
0 V
6.3
Sensor cable HEK 8 (accessory)
Baumer Hübner sensor cable HEK 8 is
recommended. As a substitute a shielded
twisted pair cable should be used. Con-
tinuous wiring without any splices or cou-
plings should be used. Separate signal
cables from power cables.
Cable terminating resistance:
HTL:
1 ... 3 kΩ
TTL:
120 Ω
Aderendhülsen benutzen.
Use core-end ferrules.
Kabelschirm
Cable shield
To ensure the specified protection
class of the device the correct cable
diameter must be used.
Baumer_HOG77_II_DE-EN (16A1)
MB152 - 11055765
