Elektrischer Anschluss

6.1

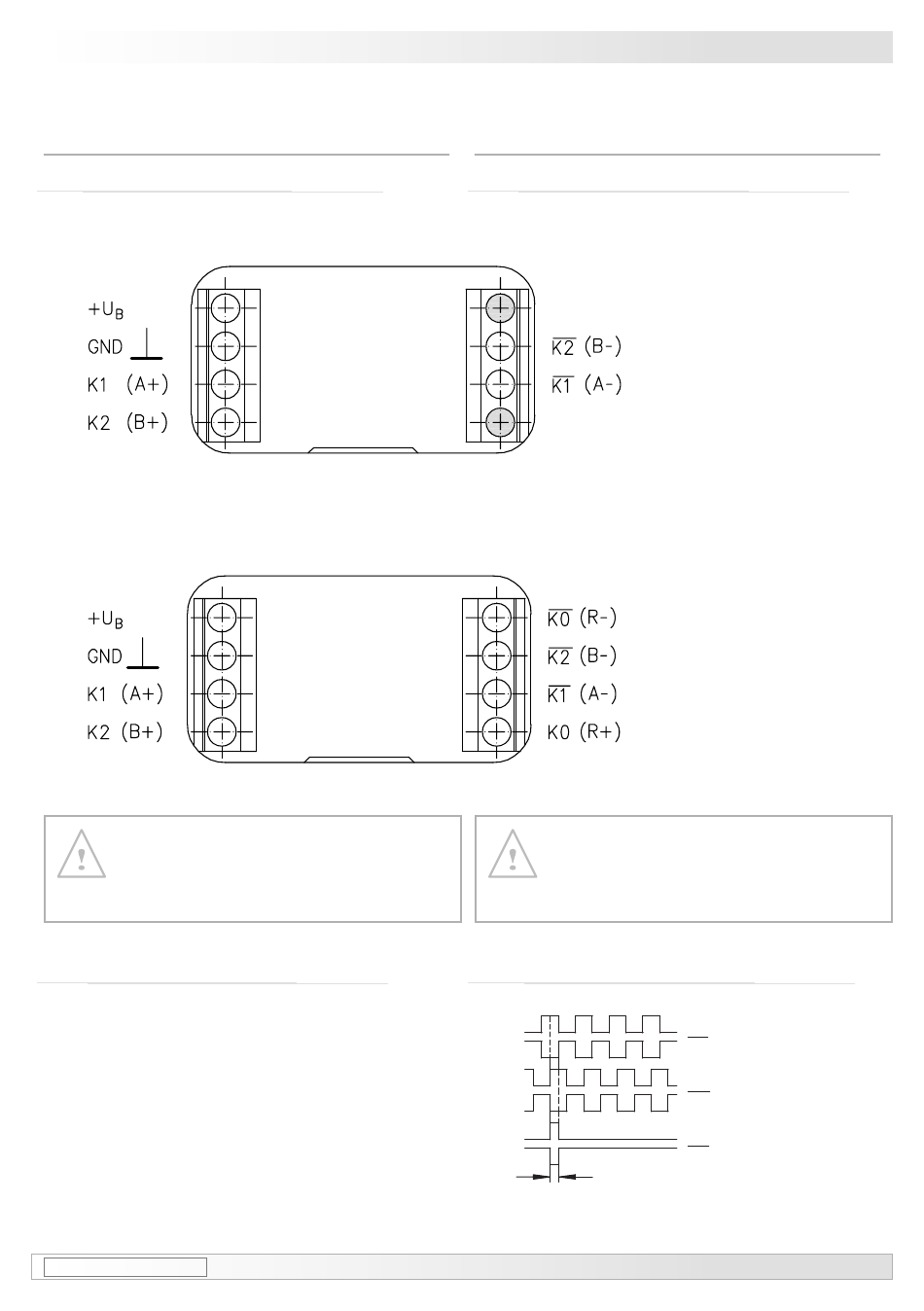

Klemmenbelegung

6.1.1 HOG 77 D ... CI
6.1.2 HOG 77 DN ... CI, DN ... TTL, DN ... R
Betriebsspannung nicht auf Ausgän-
ge legen! Zerstörungsgefahr!
Spannungsabfälle in langen Leitungen
berücksichtigen (Ein- und Ausgänge).
6.2

Ausgangssignale

Signalfolge bei positiver Drehrichtung,
siehe auch Abschnitt 5.
Sequence for positive rotating direction,
see also section 5.
Nur bei Ausführung mit Nullimpuls
1
Only for versions with zero pulse
MB152 - 11055765
Baumer_HOG77_II_DE-EN (16A1)
Elektrischer Anschluss / Electrical connection
6

Electrical connection

6.1

Terminal assignment

6.1.1 HOG 77 D ... CI
6.1.2 HOG 77 DN ... CI, DN ... TTL, DN ... R
Do not connect supply voltage to
outputs! Danger of damage!
Please, beware of possible voltage drop
in long cable leads (inputs and outputs).
6.2

Output signals

90°
X
Ansicht
siehe Abschnitt 5.
X
View
see section 5.
X
Ansicht
siehe Abschnitt 5.
X
View
see section 5.
K1
K1
K2
K2
K0
1
K0
1
