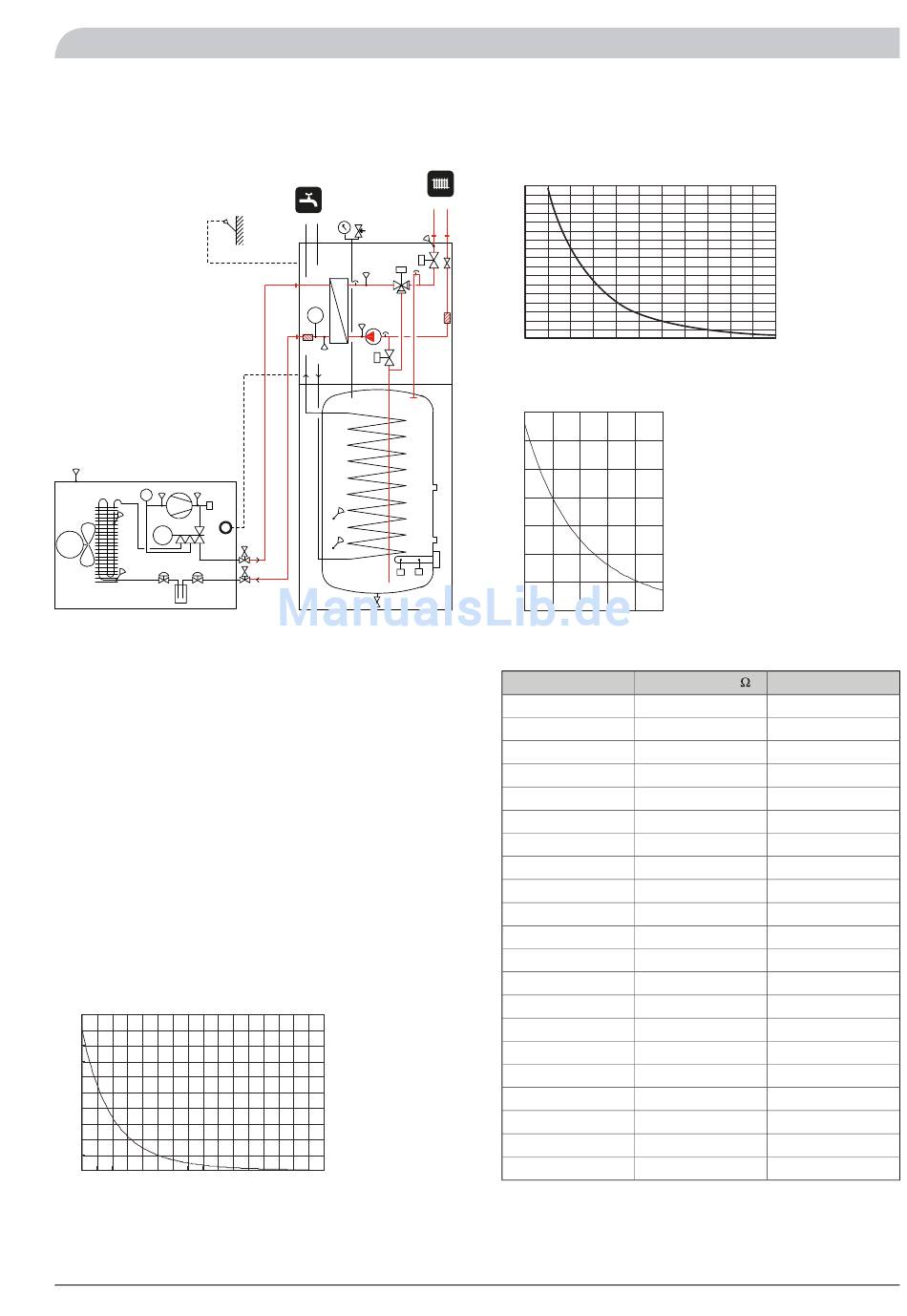

Fühler
Fühlerpositionierung
BT 1
Tho-A
Tho-S Tho-D
Tho-
R1
Tho-R2
AMS 10
BT1 Fühler, außen (extern)
BT2 Vorlauffühler
BT3 Rücklauffühler
BT6 Fühler, Brauchwasser
BT12 Fühler, Kondensatorvorlauf
BT15 Flüssigkeitsleitungsfühler
BT19 Fühler, Elektroheizpatrone
Tho-A Außenfühler
Tho-D Heißgasfühler
Tho-R1 Fühler, Wärmetauscher, Ausgang
Tho-R2 Fühler, Wärmetauscher, Eingang
Tho-S Sauggasfühler
Daten für Fühler in AMS 10
Tho-D
(kΩ)
200
180
160
140
120
100
80
60
40
20
0
100 120 140 160 (ºC)
0 20 40 60 80
BT2
BT12
BT3
BT15
BT6
BT19
ACVM 270
NIBE™ SPLIT
Tho-S, Tho-R1, Tho-R2
(kΩ)
15
10
5
0 20 40
Tho-A
(kΩ)
35
30
25
20
15
10
5
0
(ºC)
0 10 20 30 40 50
Daten für Fühler in ACVM 270-EM
Temperatur (°C) Widerstand (k )
-40 102,35
-35 73,51
-30 53,44
-25 39,29
-20 29,20
-15 21,93
-10 16,62
-5 12,71
0 9,81
5 7,62
10 5,97
15 4,71
20 3,75
25 3,00
30 2,42
35 1,96
40 1,60
45 1,31
50 1,08
60 0,746
70 0,525
