Für den Installateur

Rohrinstallation

Rohrinstallation

Allgemeines

Die Installation muss gemäß den geltenden Vorschriften
vorgenommen werden. ACVM 270-EM kann mit einer
Temperatur bis zu ca. 65 °C arbeiten. Für optimale Einspa-
rungen empfehlen wir, das Klimatisierungssystem für
maximal 55°C zu dimensionieren.
ACVM 270-EM ist nicht mit Absperrventilen ausgerüstet.
Diese müssen außerhalb des Innenmoduls montiert wer-
den, um eventuelle zukünftige Wartungsarbeiten zu er-
leichtern.
ACVM 270-EM kann an ein Heizkörpersystem, ein Fußbo-
denheizungssystem und bzw. oder an Gebläsekonvektoren
angeschlossen werden.
Montieren Sie beiliegendes Sicherheitsventil und Mano-
meter.
Überströmventil
HINWEIS!
Für alle Anschlussoptionen ist eine freie Zirkulation
des Anlagenwassers erforderlich. Dazu ist möglicher-
weise die Montage eines Überströmventils erforder-

Systemanforderungen

Dies ist für die Minimalkonfiguration erforderlich:
Für eine korrekte Funktionsweise muss das Volumen des
Klimatisierungssystems die Installationsanforderungen
erfüllen, siehe Seite 25. Wird dies nicht eingehalten, ist die
Installation eines Pufferspeichers (NIBE UKV) erforderlich.
Weitere Möglichkeiten, siehe Anschlussbeschreibung auf
Seite 25.

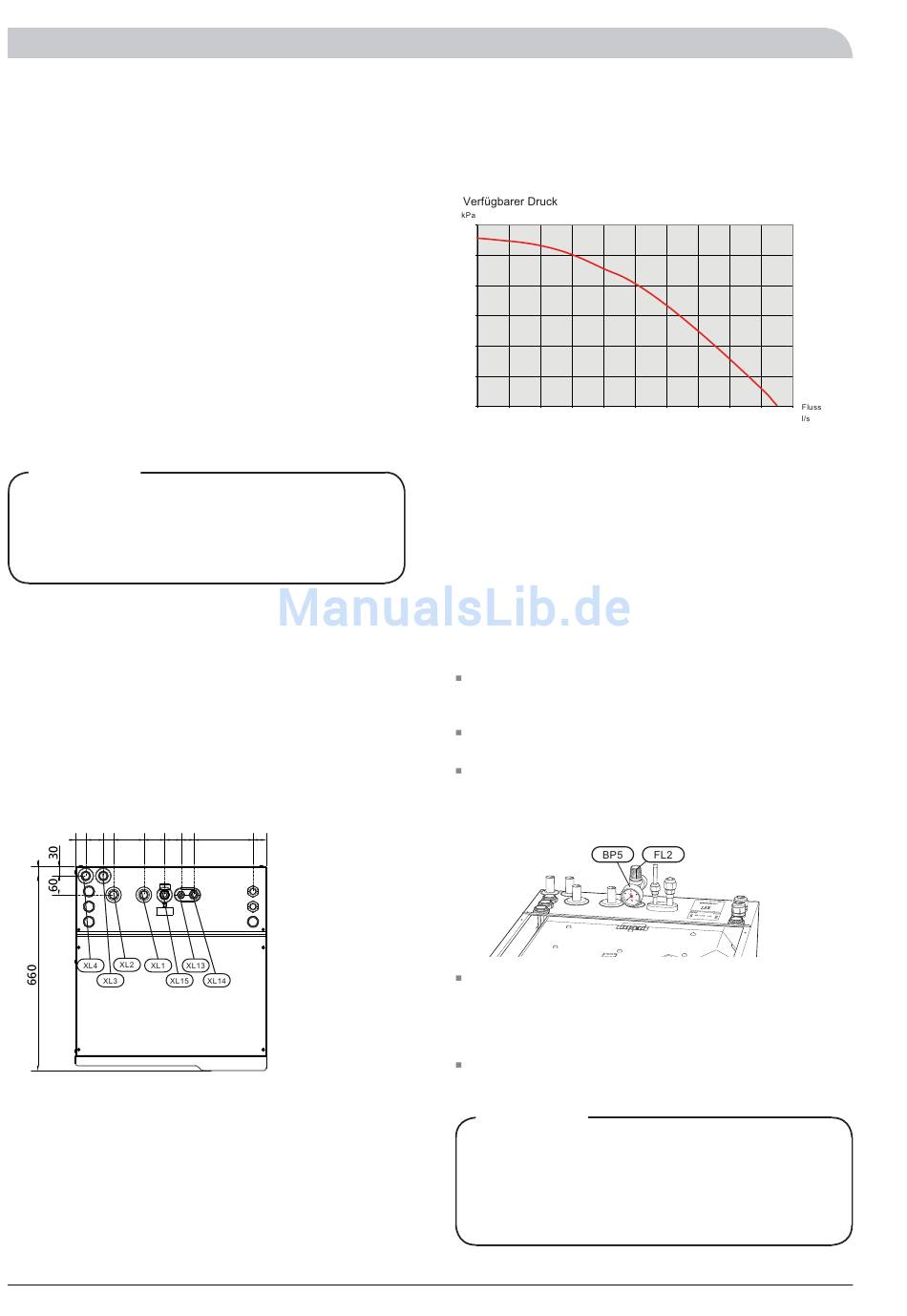

Maße und Rohranschlüsse
32 32
55 95 65 52
XL1 Vorlauf Klimatisierungssystem, Ø 22 mm
XL2 Rücklauf Klimatisierungssystem, Ø 22 mm
XL3 Kaltwasser, Ø 22 mm
XL4 Brauchwasser, Ø 22 mm
XL13 Flüssigkeitsleitung Kältemittel, Flare 3/8 Zoll
XL14 Gasleitung Kältemittel, Flare 5/8 Zoll
XL15 Anschluss Sicherheitsventil, Manometer
20
lich.
40 (42)
185
Pumpenkapazitätsdiagramm
dp [kPa]
60
50
40
30
20
10
0
0 0,05 0,11
Das Diagramm führt die maximale Leistung auf. Diese lässt
sich in Menü 2.0 begrenzen.
Anschluss einer zusätzlichen Umwälzpumpe
Beim Anschluss der zusätzlichen Umwälzpumpe GP10, um
die Durchflusskapazität zu steigern, beachten Sie die Hin-
weise unter "Fußbodenheizungssystem" auf Seite 27. Der
jeweilige maximale Durchfluss darf nicht überschritten
werden.

Anschluss des Klimatisierungssystems

Der Rohranschluss für das Klimatisierungssystem wird an
der Oberseite vorgenommen.
Erforderliche Sicherheitsausrüstung und Absperrventile
sind so dicht wie möglich an ACVM 270-EM zu montie-
ren.
Montieren Sie Entlüftungsventile dort, wo ein Bedarf
besteht.
Das Sicherheitsventil FL2 ist an XL15 gemäß Abbildung
zu montieren. Das Überlaufrohr vom Sicherheitsventil
muss rostfrei sein und über die gesamte Länge mit einem
Gefälle verlegt werden, um Wassersäcke zu verhindern.
Bei einer Einbindung in Systeme mit Thermostaten in
allen Heizkörpern (Heizkreisen) ist entweder ein Über-
strömventil zu montieren oder es sind einige Thermo-
state auszubauen, um so einen ausreichenden Fluss zu
gewährleisten.
Siehe Abschnitt Anschlussoptionen auf Seite 25 für die
Prinzipskizze.
HINWEIS!
Der in dieser Montage- und Bedienungsanleitung
verwendete Begriff "Klimatisierungssystem" bezeich-
net ein Heiz- oder Kühlsystem, das von ACVM 270-
EM mit Warm- oder Kaltwasser zur Erwärmung oder
NIBE™ SPLIT
p p
0,16 0,22 0,28 0,33 0,39 0,44
Kühlung gespeist wird.
0,5 0,55 flö
