Anschluss des Brauchwasserspeichers

Der Brauchwasserspeicher in ACVM 270-EM ist mit der
erforderlichen Ventilausrüstung zu versehen.
Das Mischventil muss vorhanden sein, wenn die Tempe-
ratur 60°C überschreitet.
Das Sicherheitsventil muss einen max. Öffnungsdruck
von 10,0 Bar aufweisen und an der Brauchwasser-Ein-
gangsleitung angebracht werden (siehe Prinzipskizze).
Das Überlaufrohr vom Sicherheitsventil muss rostfrei
sein und über die gesamte Länge mit einem Gefälle
verlegt werden, um Wassersäcke zu verhindern.
Siehe Abschnitt Anschlussoptionen auf Seite 25 für die
Prinzipskizze.

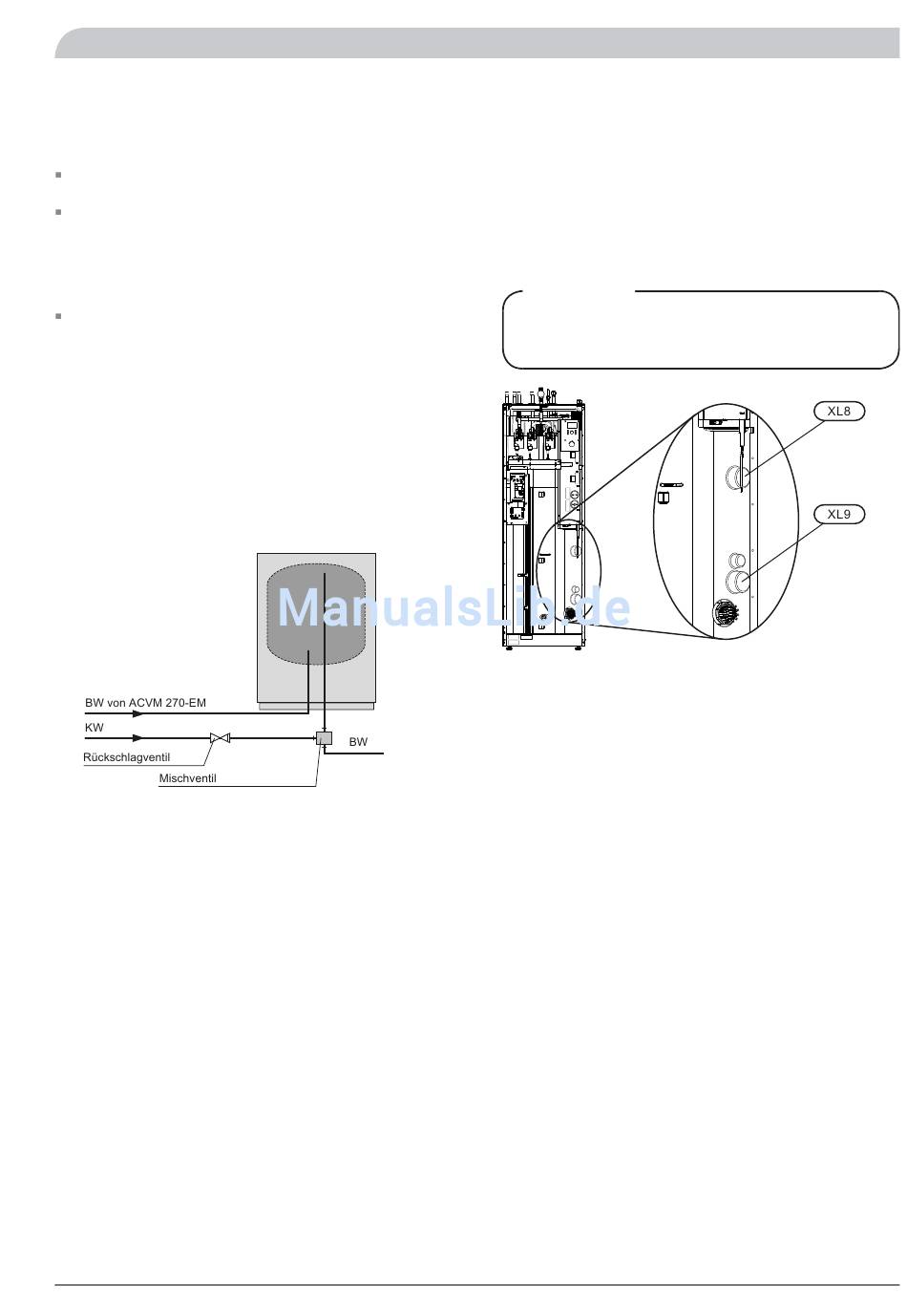

Zusätzlicher Brauchwasserspeicher mit Elektroheizpa-
trone
Wenn ein Whirlpool oder ein anderer großer Brauchwas-
serverbraucher angeschlossen wird, sollte die Wärmepum-
pe um einen elektrischen Brauchwasserspeicher ergänzt
werden.
Wenn der Speicher über eine Ventilschaltung mit Ø 15
mm verfügt, sollte diese durch eine vergleichbare Einheit
mit Ø 22 mm ersetzt werden.
Vv från värmepump
Kv
Backventil
Blandningsventil
Anschluss einer externen Wärmequelle
Externe Wärmeerzeuger, wie z.B. Gas- oder Ölheizkessel,
können an (XL8; ein) und (XL9; aus) an ACVM 270-EM
(Innenabmessung G1) angeschlossen werden. Um diese
Anschlüsse nutzen zu können, müssen die entsprechenden
"ausgestanzten" Komponenten am Außenblech entfernt
werden. Schneiden Sie ebenfalls die Isolierung über den
Anschlüssen ab.
Siehe auch Installationsanforderungen auf Seite 25.
HINWEIS!
Die Anschlüsse sollten mit einem Winkel von 45°
NIBE™ SPLIT
Für den Installateur
Rohrinstallation
hergestellt werden.
