Versorgungsanschluss

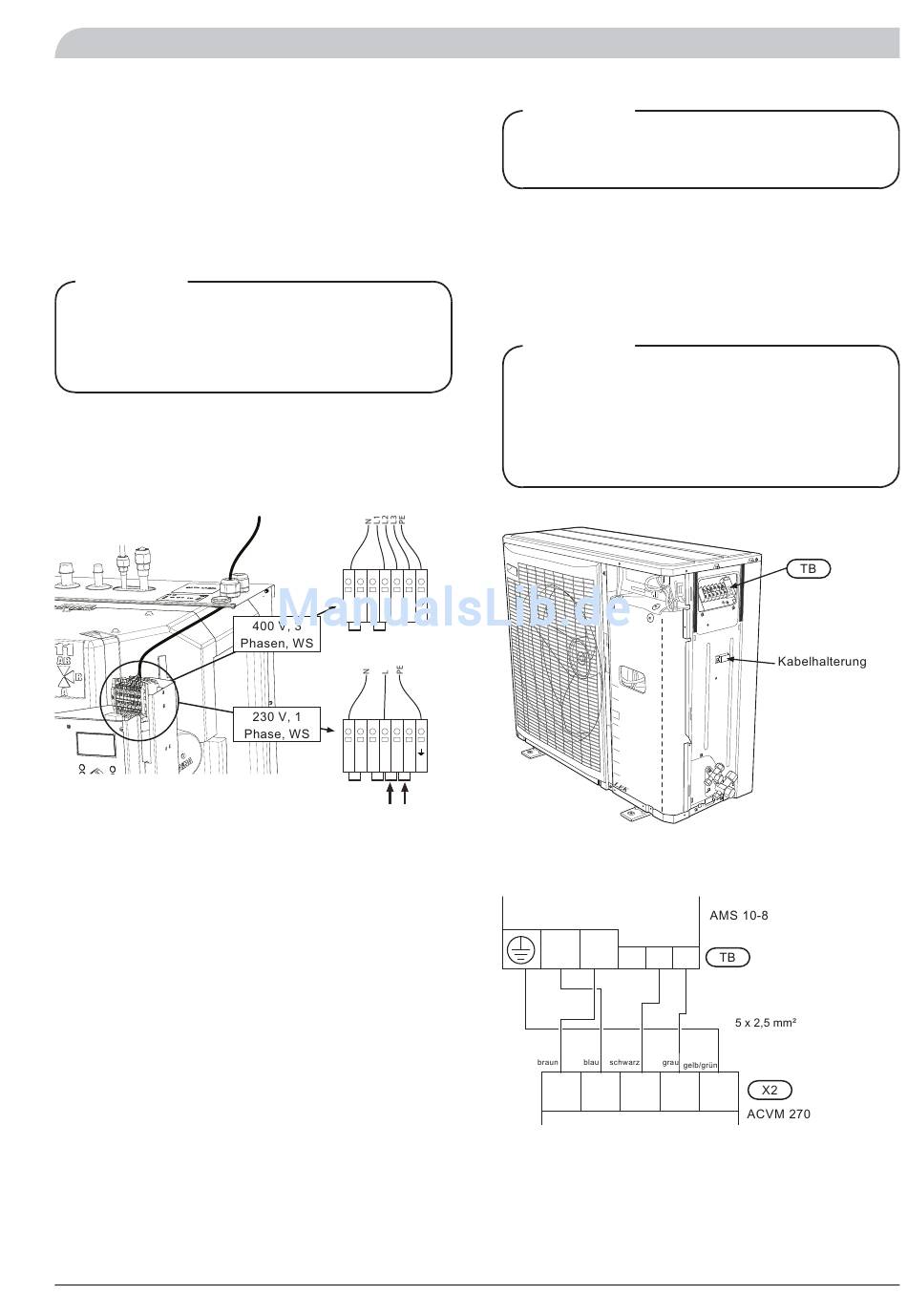

Die Stromversorgung wird mit der Anschlussklemme (X1)
an der Kabeldurchführung (UB1) verbunden. Das Kabel
wird entsprechend den geltenden Normen dimensioniert.
ACVM 270-EM kann entweder mit 400 V 3-phasig WS oder
mit 230 V 1-phasig WS verbunden werden.
400 V 3-phasig WS: Schließen Sie die Stromversorgung
gemäß den Anschlussklemmenmarkierungen an (X1).
HINWEIS!
Je nach der Hauptsicherung des Gebäudes und um
zu verhindern, dass der Leistungswächter, die Verdich-
terdrehzahl senkt, sollten andere Lasten im Gebäude
von L3 zu L1 und L2 umgesetzt werden.
230 V 1-phasig WS: Montieren Sie die zwei beiliegenden
Brücken zwischen Position L1 und L2 sowie zwischen L2
und L3 an der versorgenden Anschlussklemme (X1).
Schließen Sie die Stromversorgung gemäß den Anschluss-
klemmenmarkierungen an.

Sicherungsautomat

Automatik, Umwälzpumpen und die zugehörigen Kabel-
führungen von ACVM 270-EM sind intern mit einem Siche-
rungsautomat (FA1) abgesichert.
Das Außenmodul AMS 10 und seine Ausrüstung sind in
ACVM 270-EM intern mithilfe eines Sicherungsautomaten
(FA2) abgesichert.

Temperaturbegrenzer

Der Sicherheitstemperaturbegrenzer (FD1) unterbricht die
Stromzufuhr zur elektrischen Zusatzheizung, wenn die
Temperatur auf 90-100°C ansteigt. Der Sicherheitstempe-
raturbegrenzer muss manuell zurückgesetzt werden.
Reset
Der Sicherheitstemperaturbegrenzer (FD1) befindet sich
hinter der Frontabdeckung. Um den Sicherheitstempera-
turbegrenzer zurückzusetzen, drücken Sie dessen Taste
fest hinein.

Anschluss zwischen ACVM 270-EM und AMS

10
Das Kabel zwischen den Einheiten muss zwischen die An-
schlussklemme für die Stromversorgung (TB) in AMS 10
und Anschlussklemme (X2) in ACVM 270-EM per Kabel-
durchführung (UB2) angeschlossen werden.
400 V 3NAC
AMS 10-8
N 0 L L1 L2 L3
230 V 1AC
N 0 L L1 L2 L3
Schließen Sie Phase (braun), Nulleiter (blau), Kommunika-
tion (schwarz und grau) sowie Erdung (gelb/grün) gemäß
Abbildung an:
NIBE™ SPLIT
HINWEIS!
Setzen Sie den Temperaturbegrenzer zurück, da er
beim Transport ausgelöst haben kann.
HINWEIS!
AMS 10 muss geerdet werden, bevor die Kabel zwi-
schen den Einheiten angeschlossen werden.
Die Kabel sind so anzubringen, dass die Anschluss-
klemme keinen Belastungen ausgesetzt wird.
Die Abisolierlänge für Leiter beträgt 8 mm.
N L
1 2 3
L N 2 3
Für den Installateur
Elektrische Installation
(AMS
PE
