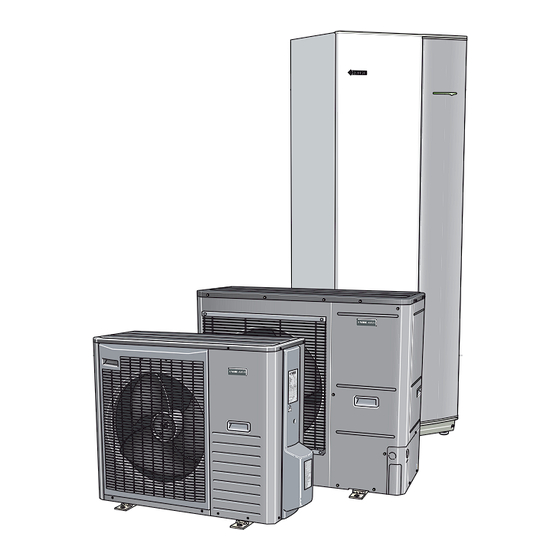

NIBE™ SPLIT
Luft/Wasser-Wärmepumpe
SERVICE/DE
01/2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe SPLIT ACVM 270-EM

Inhaltszusammenfassung für Nibe SPLIT ACVM 270-EM

  • Seite 1 Fehlersuche Relaisfunktion NIBE™ SPLIT Luft/Wasser-Wärmepumpe SERVICE/DE 01/2012...

  • Seite 2: Alarmreset

    Service Alarmliste Alarmliste Alarmreset Lässt sich ein Alarm nicht per Schalter (SF1) zurücksetzen, kann der Betriebsmodus "Nur Zusatzheizung" aktiviert Alarme können jederzeit problemlos zurückgesetzt werden. werden, um erneut ein normales Temperaturniveau zu Besteht die Alarmursache weiter, wird der Alarm erneut erreichen.

  • Seite 3: Beschreibung

    Service Alarmliste Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr. OU-Stromversorgungsfeh- Keine Spannung zur Außeneinheit von ACVM 270- - Ausgelöste Gruppensicherung (L2) und (L3) - Ausgelöster Sicherungsautomat (-FA2) Siehe auch Fehlersuchschema auf Seite 91. KF niedrig Zu niedrige Temperatur am Kondensatorausgang - Niedrige Temperatur beim Kühlbetrieb Tritt ein, wenn Alarm 70 3mal innerhalb einer - Niedriger Fluss bei Kühlbetrieb...
  • Seite 4 Service Alarmliste Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr. Hohe Wärmetauscher- Temperaturabweichung am Wärmetauscherfühler - Fühler funktioniert nicht (siehe Abschnitt "Füh- temp. (Tho-R1/R2) fünfmal innerhalb von 60 min oder ler") dauerhaft während 60 min. - Luftzirkulation ist unzureichend oder Wärmetau- scher ist blockiert - Defekte Steuerplatine in AMS 10 - Zu große Kältemittelmenge...

  • Seite 5: Mögliche Ursache

    Service Alarmliste Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr. Überhitzung des Leistungs- Wenn das IPM (Intelligent power module; Intelligen- Dies liegt wahrscheinlich an einer instabilen 15-V- transistors tes Leistungsmodul) fünfmal innerhalb einer Stunde Stromversorgung für die Inverterkarte. ein FO-Signal (Fault Output; Fehlerausgabesignal) Überhitzung des Leis- Dies liegt wahrscheinlich an einer instabilen ausgibt.

  • Seite 6: Vorlauftemperaturalarm

    Service Alarmliste Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr. Fühlerfehler, LPT Fühlerfehler, Niederdruckfühler in AMS 10. - Unterbrechung oder Kurzschluss am Fühlerein- gang - Fühler funktioniert nicht (siehe Abschnitt "Füh- ler") - Defekte Steuerplatine in AMS 10 - Fehler im Kältemittelkreis Siehe auch Fehlersuchschema auf Seite 114.

  • Seite 7: Außenfühleralarm

    Service Alarmliste Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr. VBF2 hoch Zu hohe Temperatur (> 90°C) am Vorlauffühler, - Fühler funktioniert nicht (siehe Abschnitt "Füh- Kreis 2. ler") Siehe auch Fehlersuchschema auf Seite 96. Fühlerfehler VBF1 Fühlerfehler, Vorlauf, System 1 (BT2). - Unterbrechung oder Kurzschluss am Fühlerein- gang - Fühler funktioniert nicht (siehe Abschnitt "Füh-...
  • Seite 8 Service Fehlersuchschema Fehlersuchschema 3 - STB-Alarm Messen Sie die Spannung durch Sicherheitstemperaturbegrenzer Lässt sich die Einheit zurücksetzen, Tauschen Sie den (FD1). wenn die Temperatur unter 80°C NEIN Sicherheits- Hat der liegt? temperaturbegrenzer aus. Sicherheitstemperaturbegrenzer mechanisch ausgelöst? NEIN Kontrollieren Sie die Betrug die Charakteristik für den Brauchwassertemperatur gemäß...
  • Seite 9 Service Fehlersuchschema 4 - OA-Stromversorgungsfehler Ist die Spannungsversorgung OK? Fehler beheben. NEIN Hat der Sicherungsautomat FA2 Fehler beheben. ausgelöst? NEIN Kontrollieren Sie Schütz QA10 sowie die Verkabelung zur Außeneinheit.
  • Seite 10 Service Fehlersuchschema 5 - KV niedrig Ist die Charakteristik für KF-Fühler Ersetzen Sie den Fühler. NEIN (BT12) OK? Kontrollieren Sie den Fluss über den Wärmetauscher EP2 und die Kühlbetriebseinstellungen.
  • Seite 11 Service Fehlersuchschema 6 - KV hoch Ist die Charakteristik für KF-Fühler Ersetzen Sie den Fühler. NEIN (BT12) OK? Kontrollieren Sie den Fluss über den Wärmetauscher EP2 sowie die Heiz- und Brauchwassereinstellungen.
  • Seite 12 Service Fehlersuchschema 7 - Frostschutz, WT Ist der Drucktransmitter (BP4) Fehler beheben. NEIN korrekt angeschlossen? Stimmt der Druck (externes Kontrollieren Sie den Fluss durch Messgerät) mit dem am den Wärmetauscher (EP2) bei Innenmodul angezeigten Wert Enteisung bzw. Kühlbetrieb. überein? NEIN Ersetzen Sie den Drucktransmitter.
  • Seite 13 Service Fehlersuchschema 8 - BW hoch, 9 ZH hoch Ist eine externe Zusatzheizung NEIN vorhanden? Ist die Zusatzheizung korrekt NEIN Maßnahmen- eingestellt? Kontrollieren Sie die Schütze QA1, QA2, QA3 und tauschen Sie sie bei Bedarf aus.
  • Seite 14 Service Fehlersuchschema 10 - HMV1 hoch, 11 HMV2 hoch Ist der Vorlauffühler für das aktuelle Fehler beheben. NEIN System korrekt angeschlossen? Ist die Fühlercharakteristik korrekt? Tauschen Sie den defekten Fühler (Siehe Abschnitt NEIN aus. "Temperaturfühler"). Ersetzen Sie die EBV-Karte (AA22).
  • Seite 15 Service Fehlersuchschema 31 - Fühlerfehler HP Ist der Drucktransmitter (BP4) Fehler beheben. NEIN korrekt angeschlossen? Stimmt der Druck (externes Messgerät) mit dem am Kontrollieren Sie den Fluss durch Innenmodul angezeigten Wert den Wärmetauscher (EP2). überein? NEIN Ersetzen Sie den Drucktransmitter.
  • Seite 16 Service Fehlersuchschema 30 - Fühlerfehler AF, 32 - Fühlerfehler KV, 33 - Fühlerfehler WL, 34 - Fühlerfehler BW, 35 - Fühlerfehler ZH, 36 - Fühlerfehler HMV1, 37 - Fühlerfehler HMV2 Ist der aktuelle Fühler korrekt Fehler beheben. NEIN angeschlossen? Ist die Fühlercharakteristik korrekt? Tauschen Sie den defekten Fühler (Siehe Abschnitt NEIN...
  • Seite 17 Service Fehlersuchschema E35 - WT-Temp. hoch Ist die Charakteristik am Tauschen Sie den defekten Fühler Wärmetauscherfühler (Tho-R1, R2) NEIN aus. - Ist die Luftzirkulation an der Außeneinheit behindert? Ist die Außeneinheit bei Alarm in - Reicht die Installationsfläche aus? Betrieb? - Ist der Wärmetauscher verschmutzt? NEIN...
  • Seite 18 Service Fehlersuchschema E36 - Best. Heißgas hoch Ist die Charakteristik am Heißfühler Tauschen Sie den defekten Fühler NEIN (Tho-D) OK? aus. Unzureichende Kältemittelmenge. Liegt der Fehler auch beim Kühlbetrieb vor? Beheben Sie den Fehler. NEIN Ist die Heißgastemperaturkontrolle Kontrollieren Sie die NEIN normal? Verdichterdrehzahl.
  • Seite 19 Service Fehlersuchschema E37 - Fühlerfehler Tho-R Ist der Temperaturfühler (Tho-R1, R2) des Wärmetauschers korrekt Fehler beheben. NEIN angeschlossen? Ist die Charakteristik am Tauschen Sie den defekten Fühler Temperaturfühler des NEIN aus. Wärmetauschers (Tho-R1, R2) OK? Ersetzen Sie die Steuerkarte.
  • Seite 20 Service Fehlersuchschema E38 - Fühlerfehler Tho-A Ist der Außenfühler (Tho-A) korrekt Fehler beheben. NEIN angeschlossen? Ist die Charakteristik für den Tauschen Sie den defekten Fühler NEIN Außenfühler (Tho-A) OK? aus. Ersetzen Sie die Steuerkarte.
  • Seite 21 Service Fehlersuchschema E39 - Fühlerfehler Tho-D Ist der Heißgasfühler (Tho-D) Fehler beheben. NEIN korrekt angeschlossen? Ist die Charakteristik für den Tauschen Sie den defekten Fühler NEIN Heißfühler (Tho-D) OK? aus. Ersetzen Sie die Steuerkarte.
  • Seite 22 Service Fehlersuchschema E40 - HP-Alarm Wird die Spannungsversorgung zur Außeneinheit zu schnell ein- und ausgeschaltet, kann E40 angezeigt werden. Das ist normal. Sind die Serviceventile vollständig NEIN Öffnen Sie die Serviceventile. geöffnet? Wurde der Hochdruckpressostat Ist der Hochdruckpressostat (63H1) NEIN NEIN Fehler beheben.
  • Seite 23 Service Fehlersuchschema E42 - Inverterfehler Ist die Spannungsversorgung OK? Fehler beheben. NEIN NEIN Sind die Serviceventile geöffnet? Öffnen Sie die Serviceventile. Kontrollieren Sie die Ist der Hochdruck während des NEIN Kältemittelmenge. Kontrollieren Betriebs OK? Sie den Kältemittelkreis. Ist die Kontrolle des Isolierungs- und Spulenwiderstands (0,4 Ohm Ersetzen Sie den Verdichter.
  • Seite 24 Service Fehlersuchschema E45 - Inverterfehler Ist der Anschluss zwischen Steuer- Ergreifen Sie Maßnahmen am und Inverterkarte OK? NEIN Anschluss. (2) Zur Spannungskontrolle, siehe E51. (3) Bei unnormalen Bedingungen liegt die Spannung unter 14 V GS. Stellen Sie JSW10, 11 in die Stellung gemäß...
  • Seite 25 Service Fehlersuchschema E47 - Inverter, A/F Besteht der Fehler weiterhin, nachdem das Netzgerät NEIN zurückgesetzt wurde? Ist IC2 beschädigt? NEIN Funktioniert der Verdichter? NEIN Liegt die Stromstärke zwischen T26 NEIN und T27 bei 380 bis 390 V GS? Ersetzen Sie die Inverterkarte.
  • Seite 26 Service Fehlersuchschema E48 - Ventilatoralarm Behindert Fremdmaterial das Entfernen Sie Fremdmaterial. Ventilatorflügelrad? NEIN Tauschen Sie den Ventilatormotor Rotiert der Ventilator leichtgängig, aus. Beträgt der Widerstand NEIN wenn Sie ihn per Hand drehen? zwischen (Vm):rot-[GND]:blau 1 k oder weniger, ist der Motor defekt. Liegen zwischen (CNFAN;...
  • Seite 27 Service Fehlersuchschema E49 - NP-Alarm Ist der Niederdrucktransmitter NEIN Fehler beheben. korrekt angeschlossen? Kontrollieren Sie den Wert am Niederdrucktransmitter per Innenmodul bei: (1) stillstehendem Verdichter, (2) Verdichterbetrieb. Liegt der Wert sowohl in Zustand (1) als auch (2) bei ca. 0 MPa, NEIN ohne dass größere Schwankungen auftreten?
  • Seite 28 Service Fehlersuchschema Forts. von der vorherigen Seite Sind die Serviceventile vollständig NEIN Öffnen Sie die Serviceventile. geöffnet? Sind die Anschlüsse zum NEIN Niederdrucktransmitter und Fehler beheben. Sauggastemperaturfühler OK? Ist die Charakteristik für den Tauschen Sie den defekten NEIN Niederdrucktransmitter und Niederdrucktransmitter oder Sauggastemperaturfühler OK? Sauggastemperaturfühler aus.
  • Seite 29 Service Fehlersuchschema E51 - Inverterfehler Ersetzen Sie die Inverterkarte. (2) Zur Spannungskontrolle, siehe Liegen zwischen Anschluss Besteht das Problem weiterhin, nächste Seite. CNI3:2-3 an der Inverterkarte 15 V tauschen Sie ebenfalls die GS an? (2), (3) Filterkarte aus. (3) Bei unnormalen Bedingungen liegt die Spannung unter 14 V GS.
  • Seite 30 Service Fehlersuchschema Messung zwischen CNI3:2-3 an der Inverterkarte: Entfernen Sie die Oberflächenbehandlung an den Lötstellen, an denen die Messung erfolgen soll. 2: 15 V (+) 3: GND (-)
  • Seite 31 Service Fehlersuchschema E53 - Fühlerfehler Tho-S Ist der Fühler für die Sauggastemperatur (Tho-D) Fehler beheben. NEIN korrekt angeschlossen? Ist die Charakteristik für den NEIN Ersetzen Sie den Fühler. Sauggasfühler OK? Ersetzen Sie die Steuerkarte.
  • Seite 32 Service Fehlersuchschema E54 - Fühlerfehler NPT Ist der Niederdrucktransmitter Fehler beheben. NEIN korrekt angeschlossen? Stimmt der Druck (externes Kontrollieren Sie die Messgerät) mit dem am Kältemittelmenge. Kontrollieren Sie Innenmodul angezeigten Wert den Kältemittelkreis. überein? NEIN Ersetzen Sie die den Niederdrucktransmitter. Wurde der Fehler behoben? NEIN Ersetzen Sie die Steuerkarte.
  • Seite 33 Service Fehlersuchschema E57 - Unzureichendes Kältemittel Ist das Serviceventil vollständig Öffnen Sie das Serviceventil. NEIN geöffnet? Sind Fühler BT15 und BT3 korrekt NEIN Fehler beheben. angeschlossen? Ist die Fühlercharakteristik für BT15 Tauschen Sie den defekten Fühler NEIN und BT3 korrekt? aus.
  • Seite 34 Service Fehlersuchschema E59 - Inverterfehler Tauschen Sie die Ist die eingehende Liegen zwischen Anschluss Inverterkarte (PWB2) CNI3:2-3 an der Steuerkarte Spannungsversorgung aus. Besteht der Fehler 15 V GS an? weiterhin, tauschen Sie auch die Filterkarte (PWB3) aus. NEIN NEIN Kontrollieren Sie die Liegen bei getrenntem Ersetzen Sie den Spannungsversorgung.

  • Seite 35: Fühlerpositionierung

    Service Fehlersuchschema Fühler Tho-S, Tho-R1, Tho-R2 Fühlerpositionierung (kΩ) BT 1 BT12 100 (ºC) Tho-A BT15 (kΩ) Tho-A Tho-S Tho-D Tho- BT19 Tho-R2 (ºC) Daten für Fühler in ACVM 270-EM AMS 10 ACVM 270 Temperatur (°C) Widerstand (k ) Spannung (V) Fühler, außen (extern) 102,35 4,78...
  • Seite 36 Service Funktionskontrolle, Komponenten Funktionskontrolle, Komponenten ACVM 270-EM Relaistest – Zwangssteuerung Regelungsbedingungen In Menü 9.3.7.0 kann eine Zwangssteuerung für Relais erfol- gen. Zur Aktivierung der Funktion muss in Menü 9.3.7.1 die Option "Ein" ausgewählt werden. Das jeweilige Relais wird durch Auswahl von 0, 1 oder Minuszeichen (-) für das ent- sprechende Relais in Menü...
  • Seite 37 Service Funktionskontrolle, Komponenten Relaisfunktionen Relais Komponente Bezeichnung Status Funktion Anschluss Heizungsumwälzpumpe, HUW -GP1 X1:2 K2, K3 Umschaltventil Kühlung/Heizung -QN12 K2-0, K3-0 K2-0, K3-1 X1:4 Mischventil -QN11 Öffnen X1:13 Mischventil -QN11 Schließen X1:14 Zweiwegeventil HM -QM31 Geschlossen Offen X1:20 Zweiwegeventil BW -QM30 Geschlossen Offen...

  • Seite 38: Umwälzpumpe (Gp1)

    Komponenten ACVM 270-EM ACVM 270-EM Umwälzpumpe (GP1) Maße Allgemeines HINWEIS! Die Pumpe darf nicht trockenlaufen. Andernfalls wer- den die Lager nach sehr kurzer Zeit zerstört. Elektrischer Anschluss Bei korrektem elektrischem Anschluss leuchtet die Anzeige durchgehend grün. Demontage...

  • Seite 39: Kapazität

    - Entlüften Sie das System. Verschmutzungen in der Pumpe. - Öffnen und reinigen Sie die Pumpe. Kugellager verschlissen. - Ersetzen Sie die Pumpe. Technische Daten E6 NIBE-15/130G Max. Druckhöhe Max. Volumenstrom 3000 l/h Min./max. Temperatur -10* bis +95°C Max. Systemdruck...

  • Seite 40: Stellantrieb Für Dreiwegeventil

    Komponenten ACVM 270-EM Umschaltventile (QM30, QM31, QN11) Stellantrieb für Dreiwegeventil Stellantrieb für Zweiwegeventil Durchfluss B - AB = 0 % B - AB = 100 % Durchfluss A - AB = 100 % A - AB = 0 % B - A = 100 % B - A = 0 % A - AB = 100 % A - AB = 0 %...

  • Seite 41: Abmessungen Zweiwegeventil

    Komponenten ACVM 270-EM Technische Daten Zweiwegeventil Technische Daten Stellantrieb V415B LR230A-002 LI Anschluss G1 Zoll Außengew. Spannung AC 100-240 V Länge 74 mm Frequenz 50/60 Hz KVS-Wert Leistung 1,5 W Elektrischer Anschluss 3 x 0,75 mm Abmessungen Zweiwegeventil Laufzeit 35 s/90° Abmessungen Stellantrieb Technische Daten Dreiwegeventil V515B...
