Beschreibung der Ereignistypen
Reflektives Ereignis (mögliches Echo)
Reflektives Ereignis (mögliches Echo)
Reflektierte
Leistung (dB)
OTDR-Stecker
Zweiter Stecker

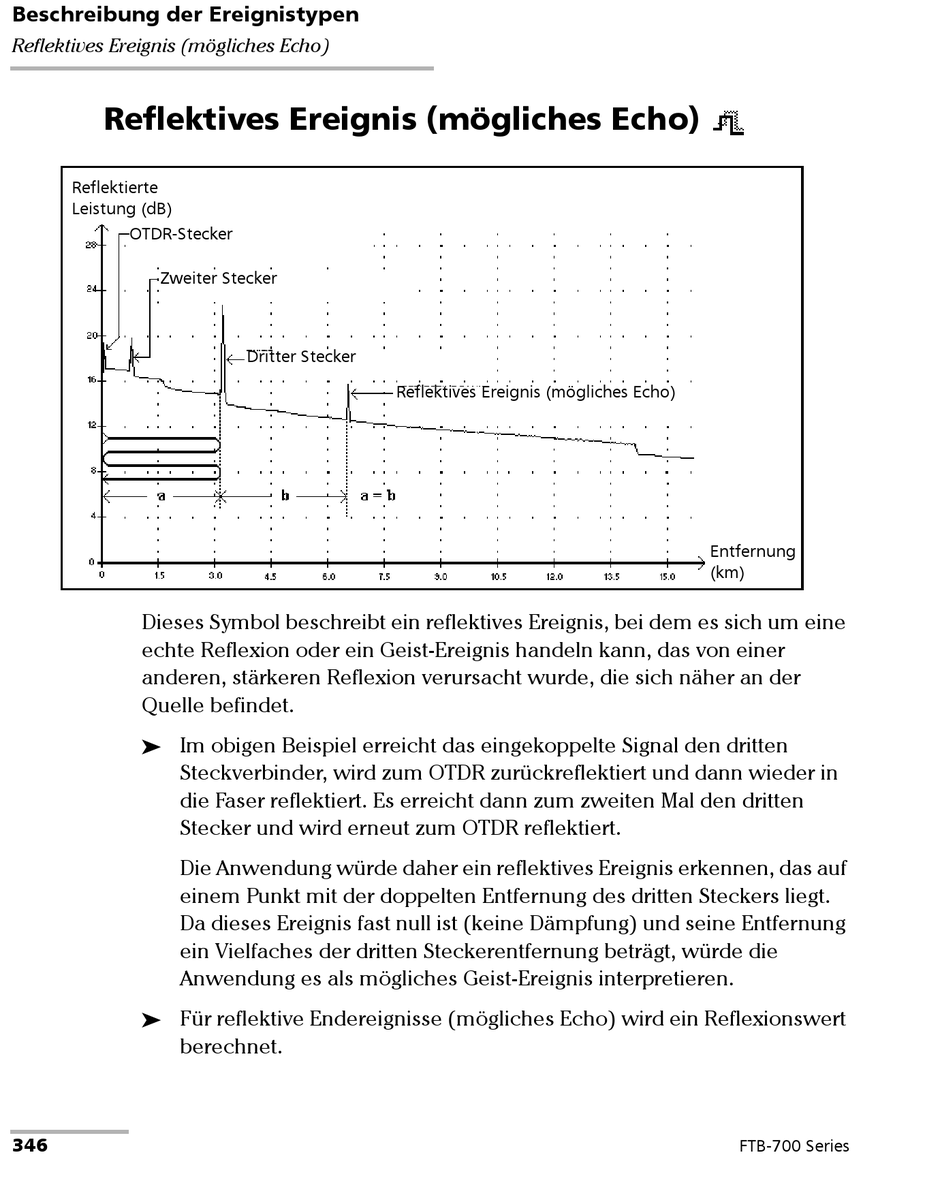

Dieses Symbol beschreibt ein reflektives Ereignis, bei dem es sich um eine
echte Reflexion oder ein Geist-Ereignis handeln kann, das von einer
anderen, stärkeren Reflexion verursacht wurde, die sich näher an der
Quelle befindet.
Im obigen Beispiel erreicht das eingekoppelte Signal den dritten

Steckverbinder, wird zum OTDR zurückreflektiert und dann wieder in
die Faser reflektiert. Es erreicht dann zum zweiten Mal den dritten
Stecker und wird erneut zum OTDR reflektiert.
Die Anwendung würde daher ein reflektives Ereignis erkennen, das auf
einem Punkt mit der doppelten Entfernung des dritten Steckers liegt.
Da dieses Ereignis fast null ist (keine Dämpfung) und seine Entfernung
ein Vielfaches der dritten Steckerentfernung beträgt, würde die
Anwendung es als mögliches Geist-Ereignis interpretieren.
Für reflektive Endereignisse (mögliches Echo) wird ein Reflexionswert

berechnet.
346
Dritter Stecker
Reflektives Ereignis (mögliches Echo)
Entfernung
(km)
