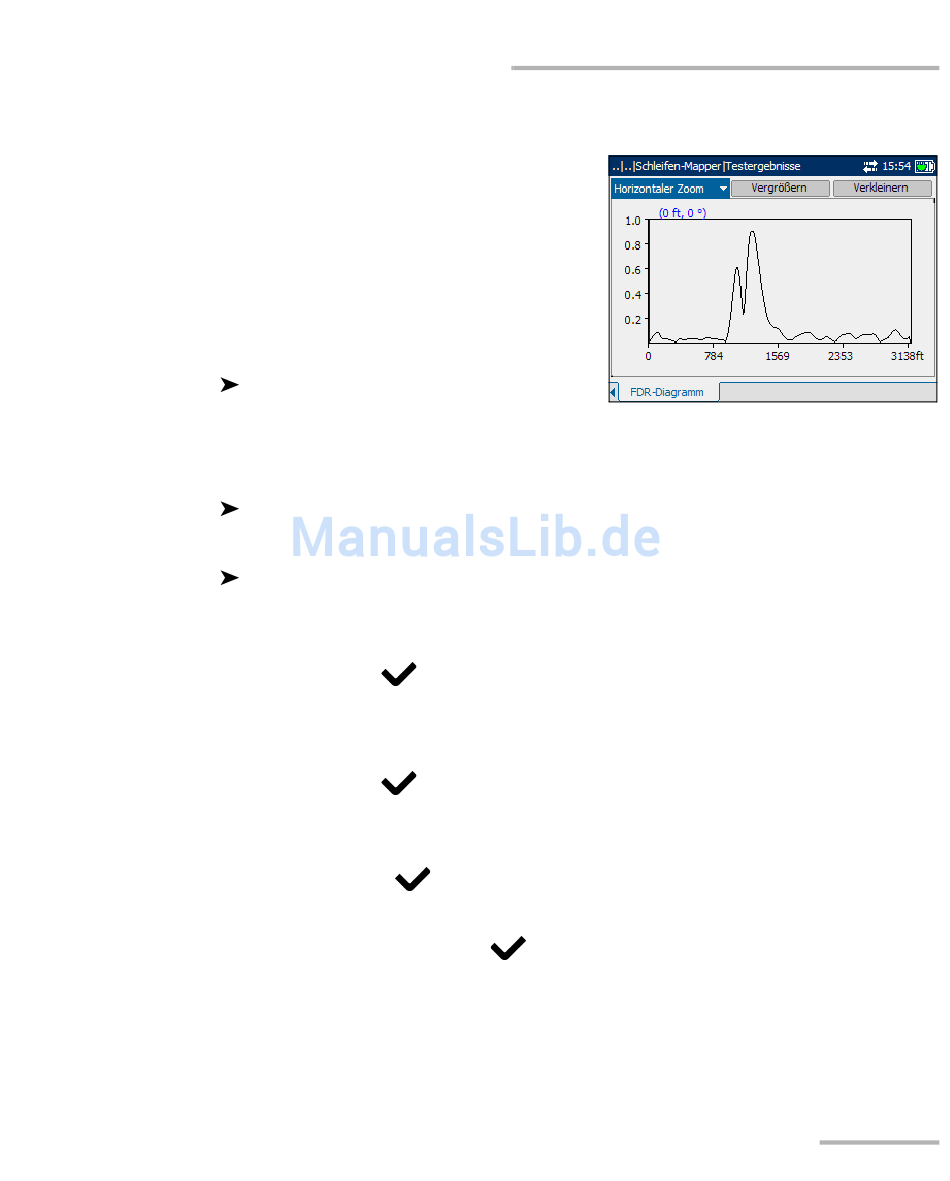

FDR-Diagramm
Auf der Seite FDR-Diagramm können
Sie die Ergebnisse der im
Schleifen-Mapper-Test angewandten
FDR-Testmethode mit hoher Auflösung
anzeigen.
Die Liste und Schaltflächen der Seite
werden im Folgenden beschrieben:
Mit der (Zoom-Funktionsliste)
können Sie die gewünschte
Zoom-Funktion auswählen: Horizontaler Zoom oder Vertikaler
Zoom. Die ausgewählte Funktion wird im Feld angezeigt.
Mit Vergrößern können Sie die Zoomstufe für die ausgewählte
Zoom-Funktion erhöhen.
Mit Verkleinern können Sie die Zoomstufe für die ausgewählte
Zoom-Funktion verringern.
So vergrößern/verkleinern Sie die Anzeige:
1. Drücken Sie
2. Drücken Sie den Auf-/Ab-Pfeil, um die gewünschte Zoom-Funktion zu
markieren.
3. Drücken Sie
4. Verwenden Sie den Links-/Rechts-Pfeil, um die Schaltfläche
Vergrößern oder Verkleinern nach Bedarf zu markieren. Drücken Sie
anschließend
5. Die graphische Anzeige wird entsprechend vergrößert oder verkleinert.
Drücken Sie wiederholt

So bewegen Sie den Bildschirmanzeiger:

Drücken Sie den Links-/Rechts-Pfeil, um den Bildschirmanzeiger zu
bewegen. Der Wert des Anzeigers wird dynamisch aktualisiert.
Kupfertestmodul
, um eine Liste der Zoom-Funktionen anzuzeigen.
, um die Zoom-Funktion auszuwählen.
.
, um weiter zu zoomen.
Fehlerortungstests
Schleifen-Mapper-Test
