Einführung in das AXS-200/610 Kupfertestmodul
Typische Einsatzbereiche
Typische Einsatzbereiche
Das AXS-200/610 kann für die Ausführung folgender Reihe von Tests
konfiguriert werden, die zeigen sollen, ob das Kabel für DSL (Digital
Subscriber Line)-Technologien geeignet ist:
Autom. Tests
DMM-Tests
VF-Tests
Fehlerortungstests
Breitbandtests
Kabelanschlüsse

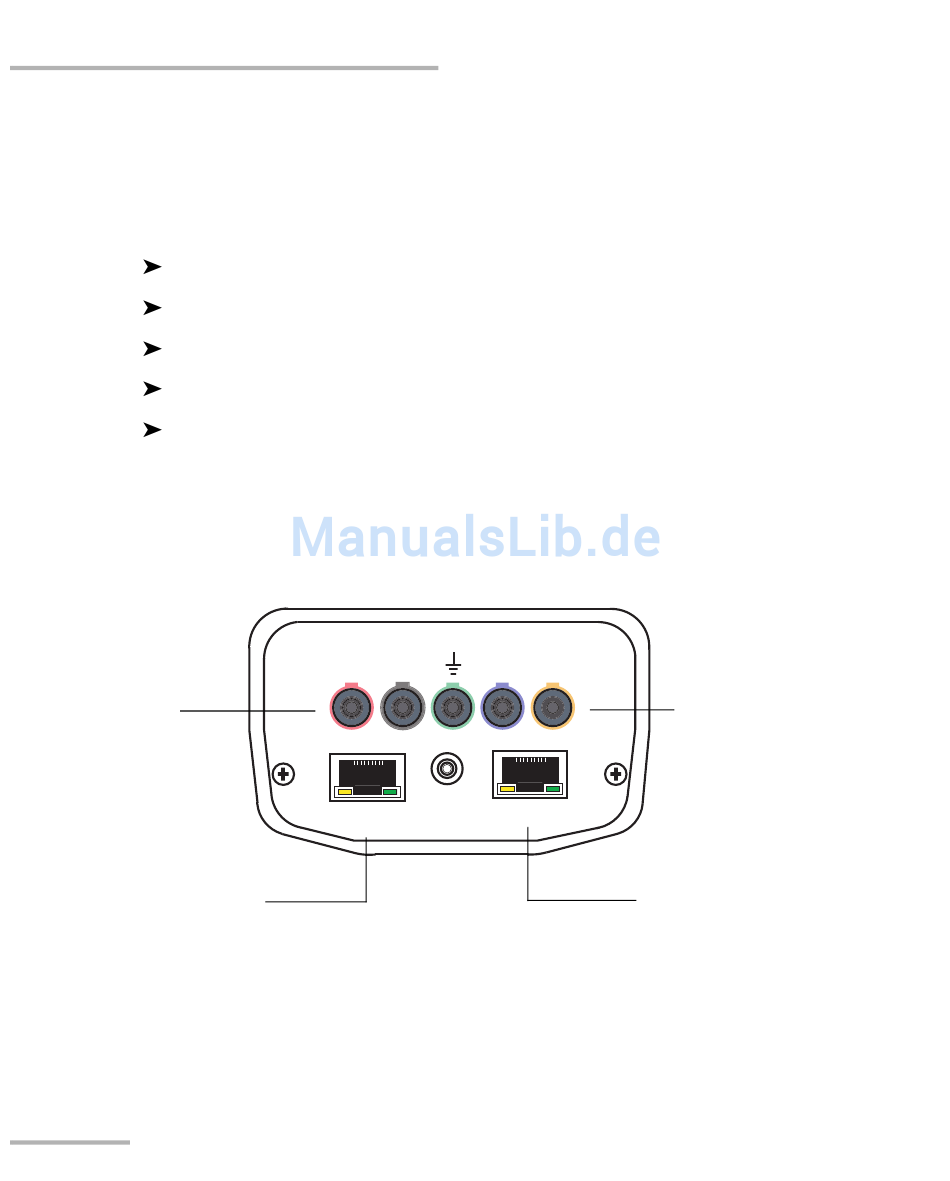

Die nachstehende Graphik zeigt die am AXS-200/610-Gerät vorhandenen
Anschlüsse.
Primäre 3-polige
Tip/Ring-Anschlüsse
WAN-Anschluss für
Ethernet- und DSL-Eingang
Hinweis: Wenn ein DSL-Kabel an den WAN-Anschluss angeschlossen werden soll,
verwenden Sie das mit dem Gerät gelieferte 26 AWG-Kabel.
2
R
T
R1
DSL
Headset
LAN
WAN
T1
Sekundäre 3-polige
Tip/Ring-Anschlüsse
LAN-Anschluss für
Ethernet-Ausgang
AXS-200/610
