Alternativer Heizkreis,
Anlagentyp 5A und 5B

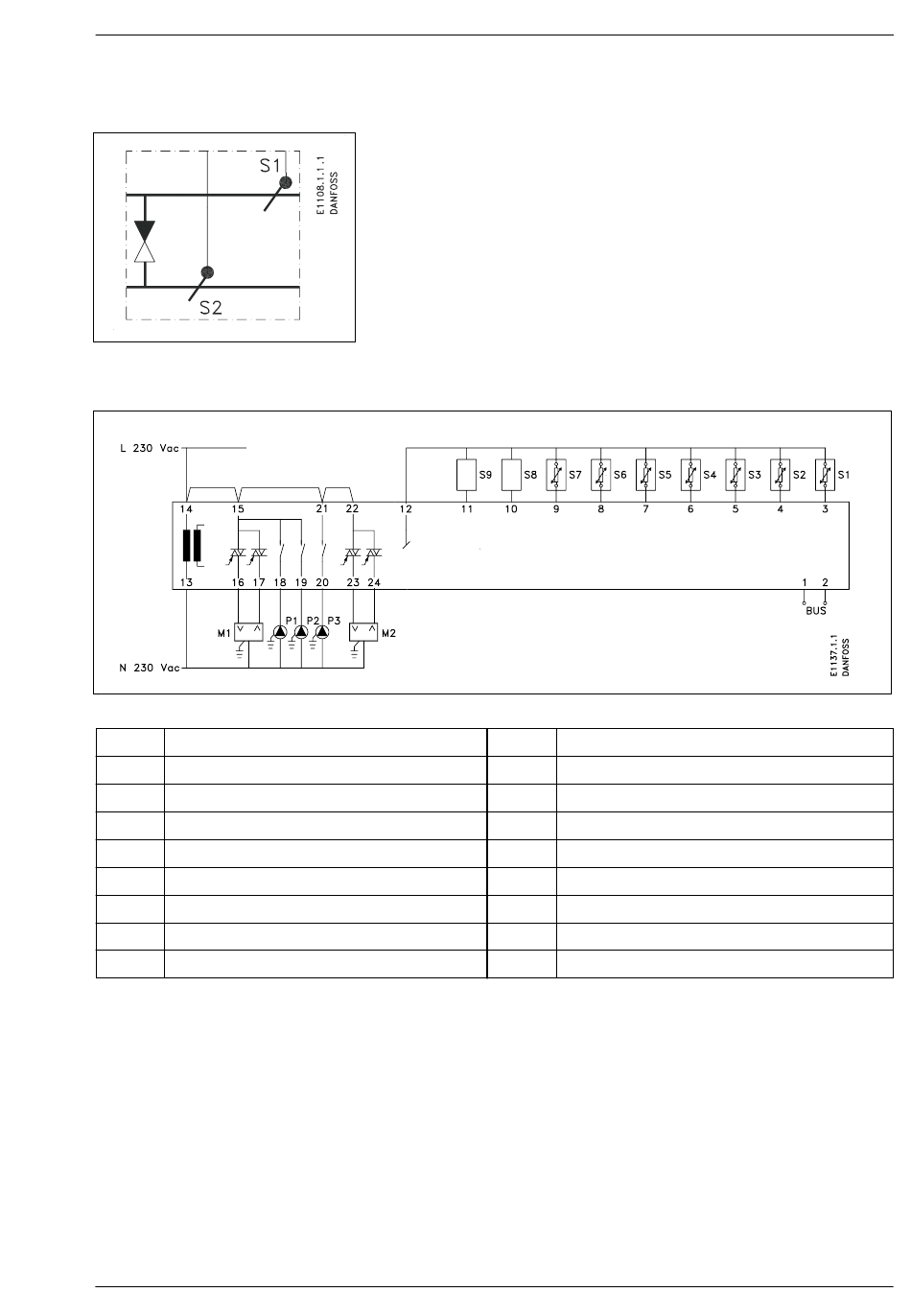

Elektrischer Anschluß
S1 Vorlauftemp.Fühler, Heizkreis 1
S2 Rücklauftemp.Fühler, Heizkreis 1
S3 Außentemp.Fühler
S4 Ladetemp.Fühler, Warmwasser
S5 Rücklauftemp.Fühler,Warmwasser
S6 Behältertemp. oben, Warmwasser
S7 Behältertemp. unten, Warmwasser
S8 Universeller Eingang (z.B. Raumtemp.)
S9 Universeller Eingang
S1 muß zur ordnungsgemäßen Funktion des Heizkreises installiert sein
S4 und S6 müssen zur ordnungsgemäßen Funktion des Warmwasserkreises installiert
sein.
S3 muß zur ordnungsgemäßen Funktion der Witterungsführung des Heizkreises
installiert sein.
S7 dient zur optimalen Nutzung der Behälterkapazität.
BC-HM
ECL 2000
M1
M2
P1
P2
P3
VI.74.J2.03 © Danfoss 01/00
Ventilantrieb, Heizkreis 1
Ventilantrieb, Warmwasser
Umwälzpumpe, Heizkreis 1
Speisepumpe, Warmwasser
Zirkulationspump. ww Speicherlade
Anlagentyp 5
