Betriebsanleitung ECL Comfort 210/296/310, Applikation A275/A375

5.10 Alarm

Der Alarm für die Überwachung der Vorlauftemperatur ist nur im
Kreis 2 von A275.3- und A375.3-Applikationen verfügbar.
Viele Applikationen für die Regler der Baureihe ECL Comfort 210
und 310 besitzen eine Alarmfunktion. In der Regel aktiviert die
Alarmfunktion das Relais 4 (ECL Comfort 210) bzw. das Relais 6
(ECL Comfort 310).
Durch das Alarmrelais können eine Meldeleuchte, ein Signalhorn,
ein Eingang zur Alarmweiterleitung usw. aktiviert werden.
Das entsprechende Relais bleibt solange aktiviert, wie der
Alarmzustand anhält.
Typische Alarme:
• Die tatsächliche Vorlauftemperatur entspricht nicht der
gewünschten Vorlauftemperatur.
Bei Parametern mit einer ID-Nr. wie „1x607" handelt es sich um
universelle Parameter.
x steht für Schaltkreis/Parametergruppe
5.10.1 S9 Druck
MENU > Einstellungen > Alarm

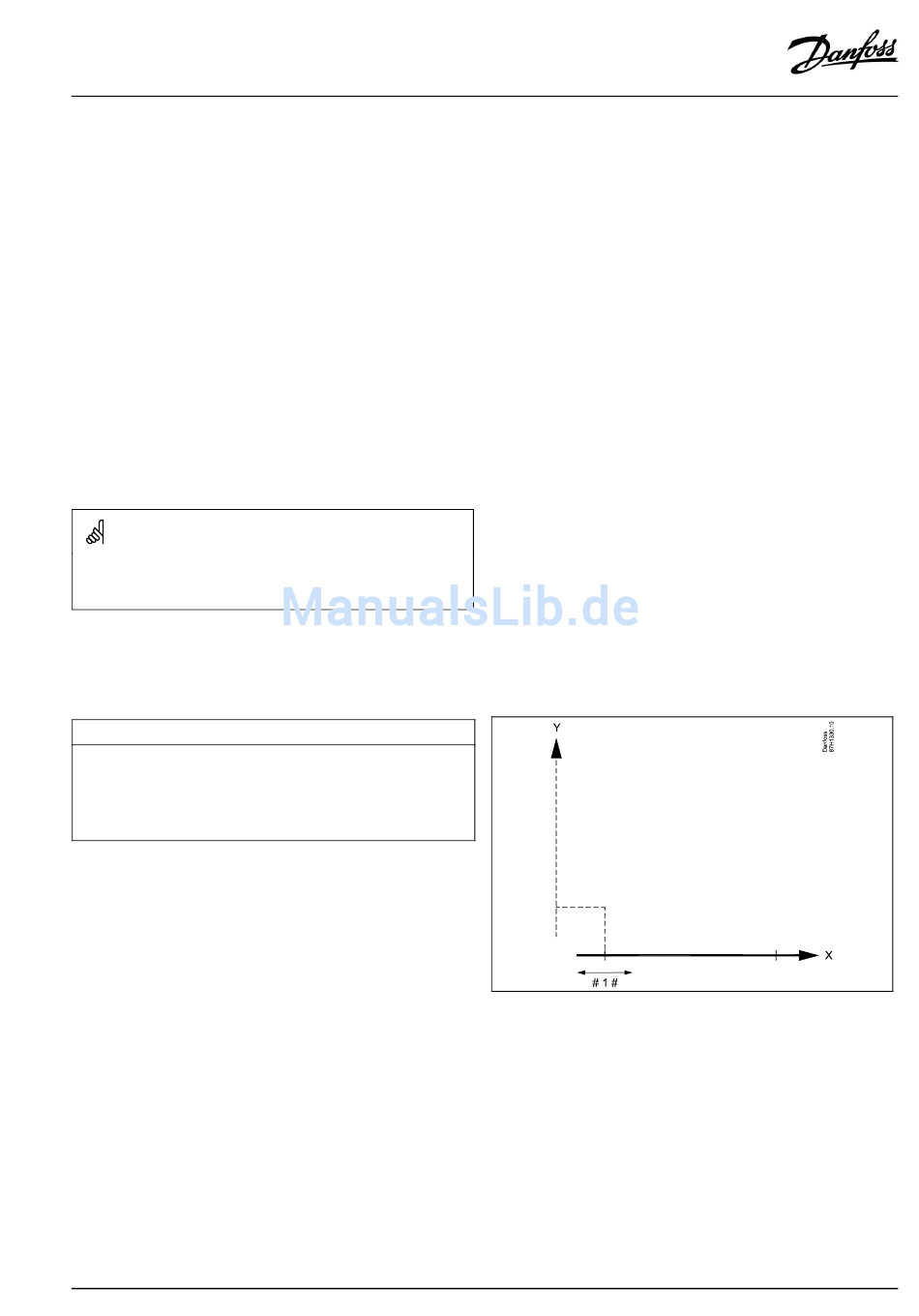

Tiefer Wert X
Definiert, welcher Spannungswert zu welchem Druckwert gehört.
Die Spannung (als 0 - 10 Volt Signal) stammt aus einer Positionsmessung
in M1 und wird an den Eingang S11 (ECA 32) angewendet. Diese
Eingangsspannung wird umgewandelt, um einen % Wert für die Position
von M1 anzuzeigen.
Siehe auch ,Position" und ,Hoher Wert X".
Siehe Anhang „Übersicht Parameter-ID".
VI.GU.L2.03
1x607
= Volt
X
= Position
Y
# 1 # = Tiefer Wert X
© Danfoss | 2017.09 | 153
