5.4.4
Elektrodenanordnung bei 5 Leitungen für 2 Kanäle
Fünf Elektroden werden angelegt und mit farblich markierten Leitun-
gen angeschlossen, um ein Zwei-Kanal-EKG aufzuzeichnen.
Hinweis: Ein entscheidender Vorteil bei der Verwendung von sieben
Leitungen für drei Kanäle besteht darin, dass bei einer gelösten Elek-
trode immer noch zwei EKG-Kanäle aufgezeichnet werden. Voraus-
setzung für die Abrechnung eines Langzeit-EKG ist die Aufzeichnung
von zwei EKG-Kanälen über mindestens 18 Stunden.
weiß:
Kanal 1 (–) Elektrode am oberen rechten Rand des Brustbeins
rot:
Kanal 1 (+) Elektrode auf der vorderen Axillarlinie, in Höhe
schwarz: Kanal 2 (–) Elektrode am oberen linken Rand des Brustbeins
braun:
Kanal 2 (+) Elektrode ungefähr drei Zentimeter rechts des
grün:
Erdung
Vorbereitung der
der sechsten Rippe
unteren Rands des Brustbeins auf der Rippe
unterer rechter Brustkorbrand auf dem Knochen

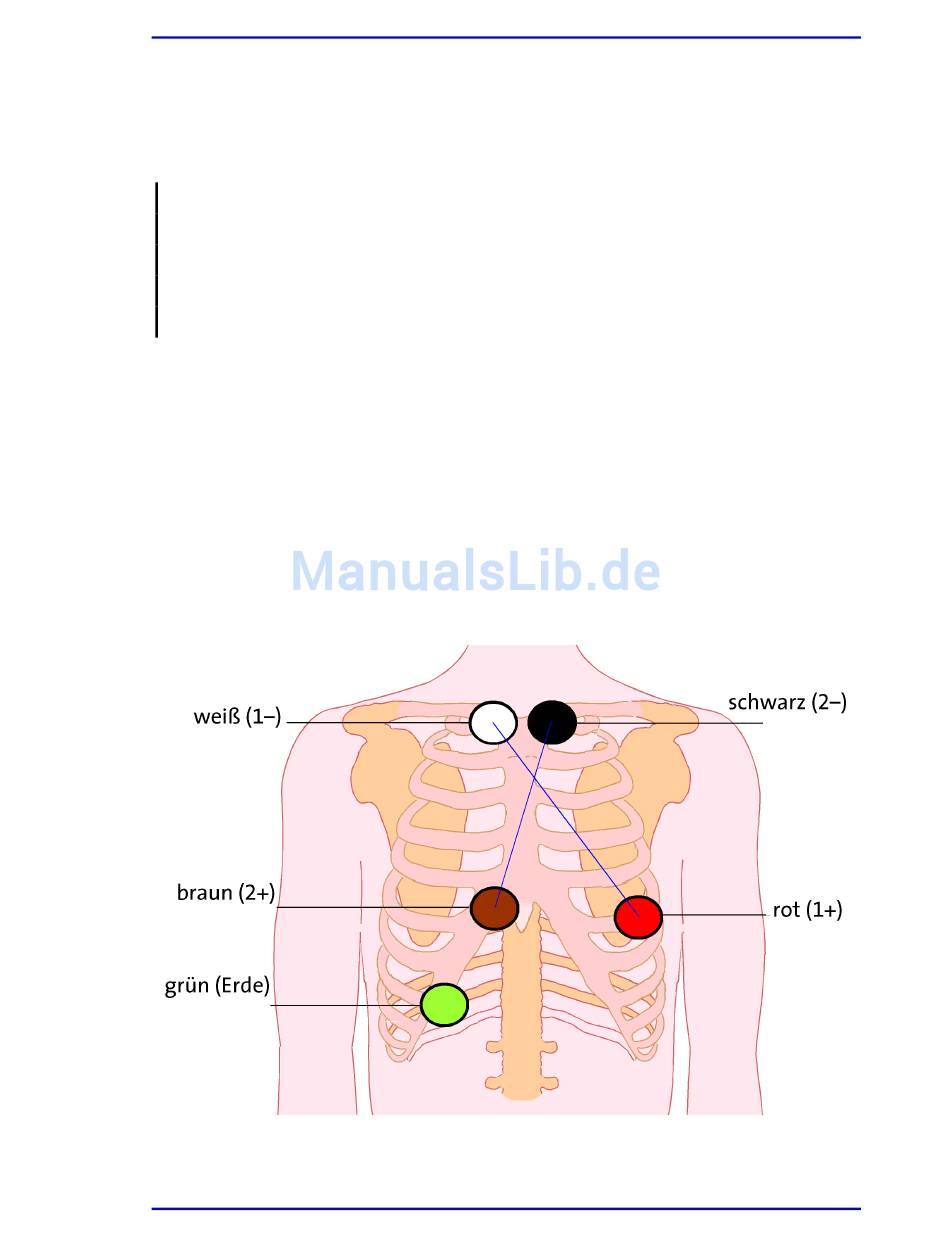

Abb. 5
Anordnung von 5 Elektroden für 2 Kanäle
25
