24 00Vorbereitung der Aufzeichnung
5.4.3
Elektrodenanordnung bei 7 Leitungen für 3 Kanäle
Sieben Elektroden werden angelegt und mit farblich markierten Leitun-
gen angeschlossen, um ein Drei-Kanal-EKG aufzuzeichnen.
weiß:
Kanal 1 (–) Elektrode am oberen rechten Rand des Brustbeins
rot:
Kanal 1 (+) Elektrode auf der vorderen Axillarlinie,
schwarz: Kanal 2 (–) Elektrode am oberen linken Rand des Brustbeins
braun:
Kanal 2 (+) Elektrode ungefähr drei Zentimeter rechts des
blau:
Kanal 3 (–) Elektrode an der oberen Brustbeinmitte
orange:
Kanal 3 (+) Elektrode auf der linken mittleren Clavicularlinie
grün:
Erdung
in Höhe der sechsten Rippe
unteren Rands des Brustbeins auf der Rippe
in Höhe der sechsten Rippe
unterer rechter Brustkorbrand auf dem Knochen

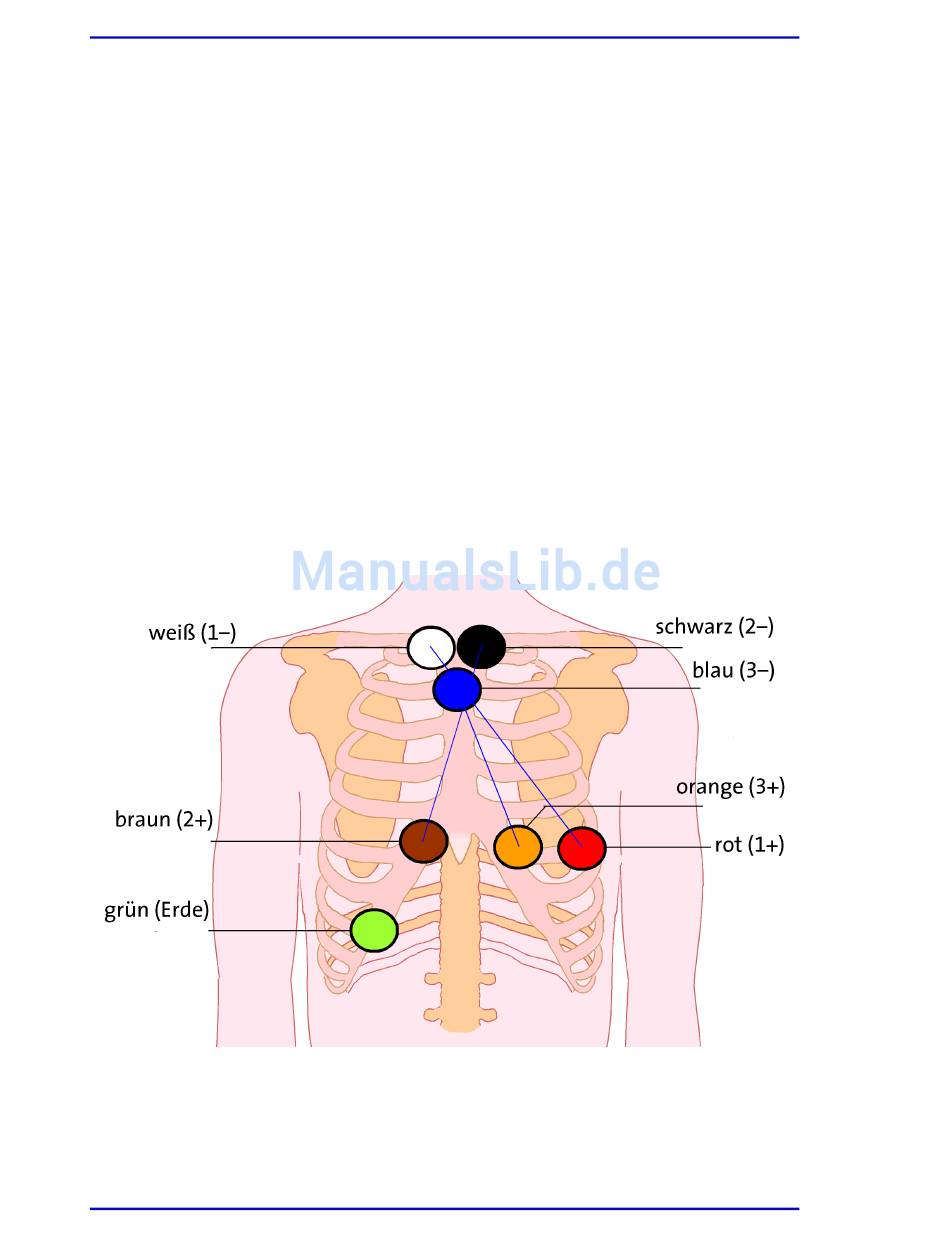

Abb. 4
Anordnung von 7 Elektroden für 3 Kanäle
