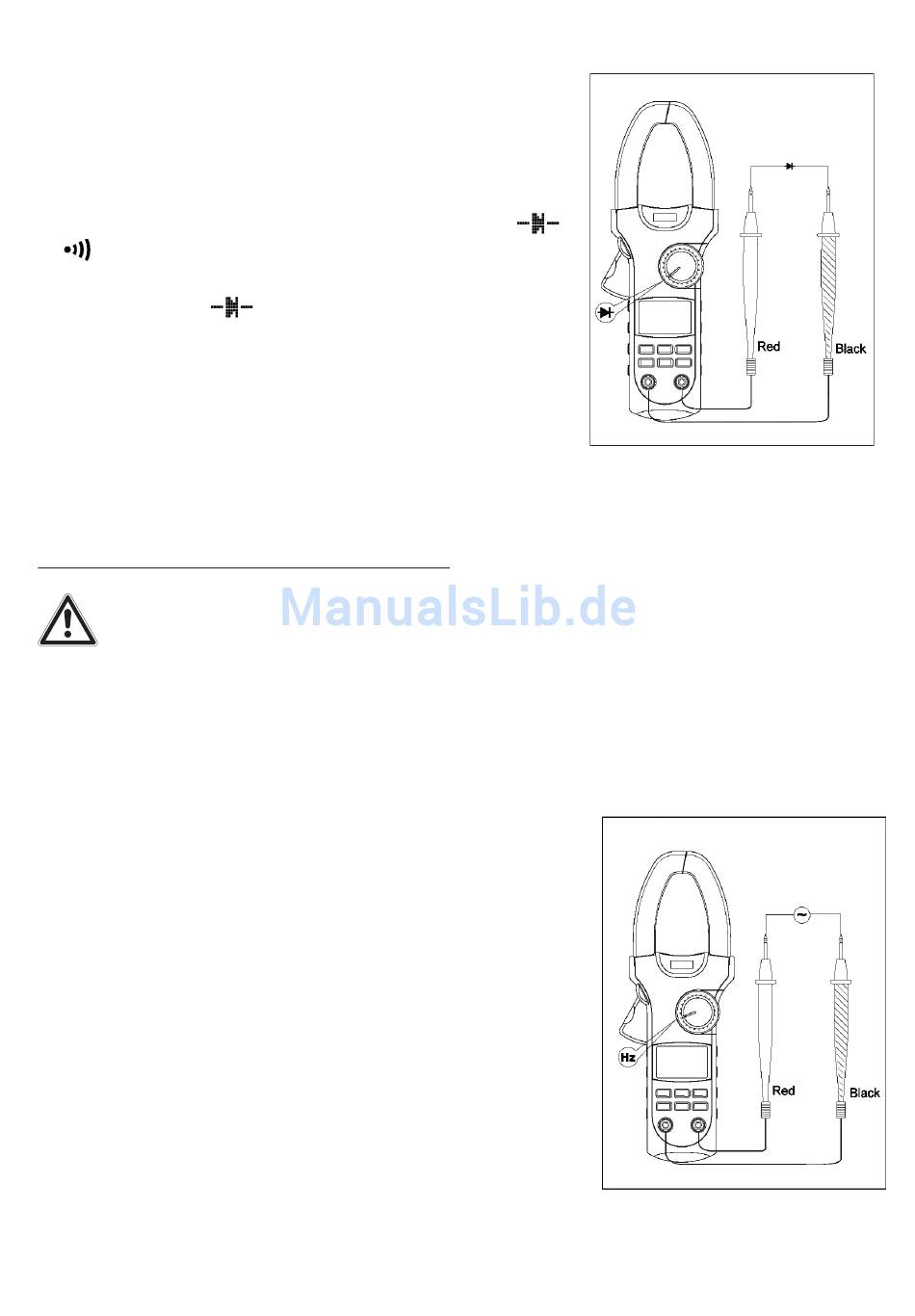

Diodentest
· Stecken Sie den Stecker der schwarzen Messleitung in
die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die
Buchse V
· Wählen Sie mit dem Drehschalter den Widerstands-
messbereich Ω an.
· Wählen Sie mit dem Drehschalter die Funktion „Ω/
" an.
· Drücken Sie die Taste SELECT so oft, bis der Diodentest
angezeigt wird (
· Legen Sie die Messspitzen an das Messobjekt an, wenn
bekannt, z. B. die rote Messspitze bei einer Diode an die
Anode und die schwarze an die Katode.
· Erscheint ein OL in der Anzeige, ist die Halbleiterstrecke
unterbrochen oder sie wird in Sperrrichtung gemessen.
· Wechseln Sie die Polarität der Messspitzen. Erscheint
jetzt ein Wert, z. B. 0,5 V, im Display. messen Sie in Durchgangsrichtung (Rot = Anode,
schwarz=Katode). Erscheint in beide Messrichtungen OL, ist das Bauelement defekt.
5.4 Frequenz- und Tastverhältnismessung
Die Eingangsspannungen dürfen nicht den Wert 250 V DC/AC überschreiten.
Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer
als diese Werte sein könnte. Vergewissern Sie sich vorab mit einer Spannungs-
messung über die vorliegende Messspannung.
Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan-
ken Messspitzen berühren!
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die
Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die
Buchse V
· Wählen Sie mit dem Drehschalter die Funktion „Hz" und
mit der Taste „SELECT" die Frequenzmessung (Hz) oder
Tastverhältnismessung (%) an.
· Legen Sie die Messspitzen an das Messobjekt an. Je nach
gewählter Messart erscheint die Frequenz (Hz/kHz/MHz),
oder das Tastverhältnis (%). Beachten Sie die Mindestein-
gangsspannungen (siehe Technische Daten).
10
).
