Bei allen Pumpen ist die Wellendichtung als eine
Kompletteinheit ausgeführt.
6. Entfernen Sie die Schrauben (Pos. 188a), mit
denen die Wellendichtung (Pos. 105) befestigt
ist.
7. Heben Sie mithilfe des Hebelprinzips die Wellen-
dichtung (Pos. 105) aus der Ölsperrkammer. Ver-
wenden Sie dazu die zwei Demontagelöcher im
Wellendichtungsträger (Pos. 58) und zwei
Schraubendreher.
8. Überprüfen Sie den Zustand der Buchse (Pos.
103) an der Stelle, wo die Nebendichtung der
Wellendichtung die Buchse berührt. Die Buchse
muss intakt sein. Wenn die Buchse verschlissen
ist und somit ausgetauscht werden muss, ist eine
Überprüfung der Pumpe durch Grundfos oder
durch eine von Grundfos anerkannte Reperatur-
werkstatt erforderlich.
Ist die Buchse intakt, ist wie folgt weiter vorzugehen:
1. Reinigen und überprüfen Sie die Ölsperrkammer.
2. Schmieren Sie die Kontaktflächen mit der Wel-
lendichtung mit Schmieröl.
3. Setzen Sie die neue Wellendichtung (Pos. 105)
mithilfe der im Servicesatz enthaltenen Kunst-
stoffbuchse ein.
4. Ziehen Sie die Schrauben (Pos. 188a) zum
Befestigen der Wellendichtung mit 16 Nm fest.
5. Montieren Sie das Laufrad. Achten Sie darauf,
dass die Passfeder (Pos. 9a) ordnungsgemäß
eingesetzt ist.
6. Setzen Sie die Schraube (Pos. 188a) zum Befes-
tigen des Laufrads ein und ziehen Sie sie mit 22
Nm fest.
7. Montieren Sie das Pumpengehäuse (Pos. 50).
8. Montieren Sie das Spannband (Pos. 92) und zie-
hen Sie es fest.
9. Befüllen Sie die Ölsperrkammer mit Öl. Siehe
Abschnitt
11.8 Ölwechsel.
Das Einstellen des Laufraddichtspalts ist im
Abschnitt

11.4 Einstellen des Laufraddichtspalts

beschrieben.
11.8 Ölwechsel
Nach 3000 Betriebsstunden oder einmal im Jahr
muss das Öl in der Ölsperrkammer wie nachfolgend
beschrieben gewechselt werden.
Nach jedem Austausch der Wellendichtung muss
ebenfalls ein Ölwechsel durchgeführt werden. Siehe
Abschnitt
11.7 Überprüfen/Austauschen der Wellen-
dichtung.
18
Ablassen des Öls
Warnung
Beachten Sie beim Lösen der Schrauben
an der Ölsperrkammer, dass sich in der
Ölsperrkammer ein Überdruck aufgebaut
haben kann. Entfernen Sie die Schrauben
nicht, bevor der Überdruck vollständig
abgebaut ist.
1. Entfernen Sie beide Ölschrauben, um das
gesamte Öl aus der Ölsperrkammer abzulassen.
2. Prüfen Sie das Öl auf Wasser und Verunreinigun-
gen. Die Ölbeschaffenheit gibt Aufschluss über
den Zustand der Wellendichtung. Dies gilt auch
nach einem Austausch der Wellendichtung.
Das Altöl muss in Übereinstimmung mit
Hinweis
den örtlich geltenden Vorschriften ent-
sorgt werden.
Befüllen mit Öl bei liegender Pumpe
Siehe Abbildung 16.
1. Legen Sie die Pumpe so ab, dass sie auf dem
Statorgehäuse und dem Druckflansch aufliegt.
Die Schrauben der Ölsperrkammer müssen nach
oben zeigen.
2. Füllen Sie Öl über die obere Öffnung in die
Ölsperrkammer ein, bis es aus der unteren Öff-
nung wieder austritt. Dann ist der korrekte
Ölstand erreicht.
Die erforderliche Ölmenge finden Sie in Abschnitt
11.3 Inspektion.
3. Setzen Sie beide Ölschrauben mithilfe des im
Servicesatz enthaltenen Packungswerkstoffs
wieder ein. Siehe Abschnitt
Öl auffüllen
Ölstand

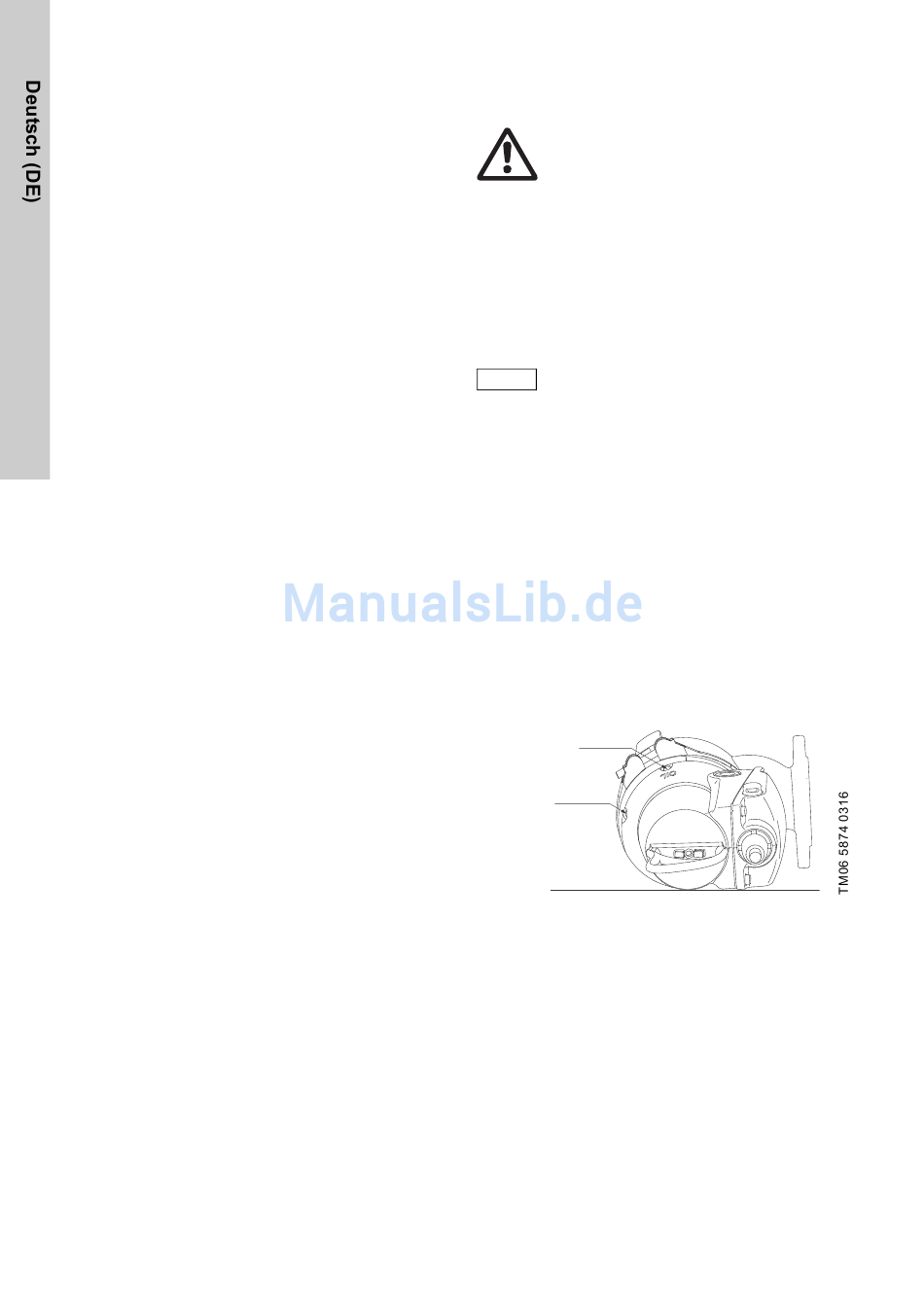

Abb. 16 Öleinfüllöffnungen
Befüllen mit Öl bei stehender Pumpe
1. Platzieren Sie die Pumpe auf einer ebenen, waa-
gerechten Unterlage.
2. Füllen Sie Öl über eine der Öffnungen in die
Ölsperrkammer ein, bis es aus der anderen Öff-
nung wieder austritt. Die erforderliche Ölmenge
finden Sie in Abschnitt
3. Setzen Sie beide Ölschrauben mithilfe des im
Servicesatz enthaltenen Packungswerkstoffs
wieder ein. Siehe Abschnitt
11.9 Servicesätze.
11.3 Inspektion.
11.9 Servicesätze.
