Opitec 102.021 Bauanleitung

Diese Anleitung herunterladen

Anstelle des Balsastreifens 2 x 48 x 180 mm können vier Streifen 1 x 48 x 180 mm im Bausatz enthalten sein. Diese

müssen nur übereinander geleimt werden um den 2 mm Streifen zu ersetzen.

Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht

um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern

um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Die-

ser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und

Aufsicht von sachkundigen Erwach- senen gebaut und betrieben werden.

Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!

D102021#1

1 0 2 . 0 2 1

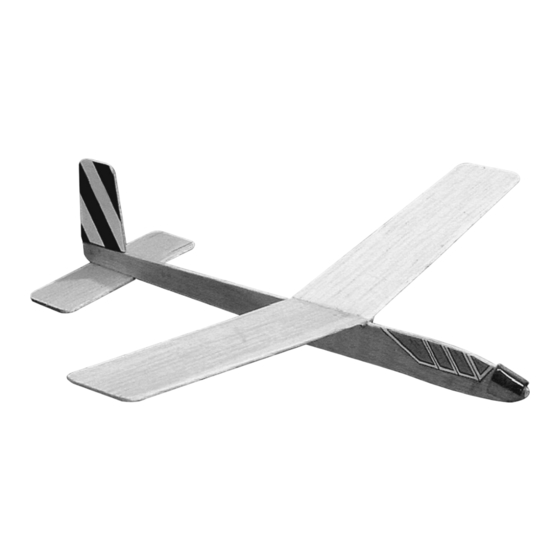

B a l s a - G l e i t e r

Stückliste:

Teil

Stückzahl

Rumpf

Tragfläche

Höhenleitwerk

Seitenleitwerk

Verstärkungsleiste

Pappstreifenstütze

Trimmgewicht

Achtung!

Material

Balsa ca. 3 x 25 x 300 mm

Balsa ca. 2 x 48 x 180 mm

Balsa ca. 2 x 32 x 110 mm

Balsa ca. 2 x 32 x 50 mm

Kiefer ca. 5 x 5 x 50 mm

Unterlegscheiben ca. 10 g

Hinweis

Karton

Seite 1 Trimmgewicht Unterlegscheiben ca. 10 g Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Die- ser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut und betrieben werden.
Seite 2 D102021#1...
Seite 3 Bauanleitung 1. Die Rumpfform wird vom Plan auf das 3 mm Balsaholz übertragen. Hierzu den Plan mit Kohlepapier auf das Holz legen und die Form durchpausen oder Die Form ausschneiden und aufkleben. Mit einer Laubsäge oder einem scharfen Messer wird dann der Rumpf ausgeschnitten. Ebenso werden die anderen Teile des Modells hergestellt. 2.
Seite 4 WIE ENTSTEHT DER AUFTRIEB AN DER EBENEN FLÄCHE DES MODELLS? Wird eine ebene Platte (z. B. die Tragfläche) schräg gegen eine Luftströmung gestellt, so entsteht ein Auftrieb. Wir kennen dieses Prinzip vom Drachen. Er fliegt, weil er schräg gegen den Wind gestellt wird. Wind Bei unserem Balsa-Gleiter entsteht der Auftrieb durch eine entsprechende Schrägstellung der Tragfläche.

Balsa-gleiter
