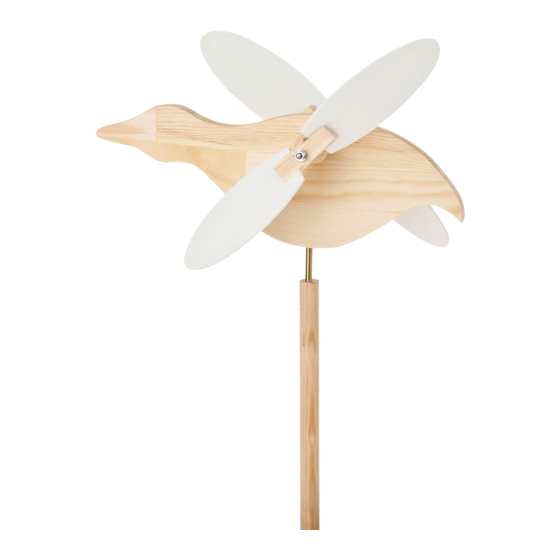

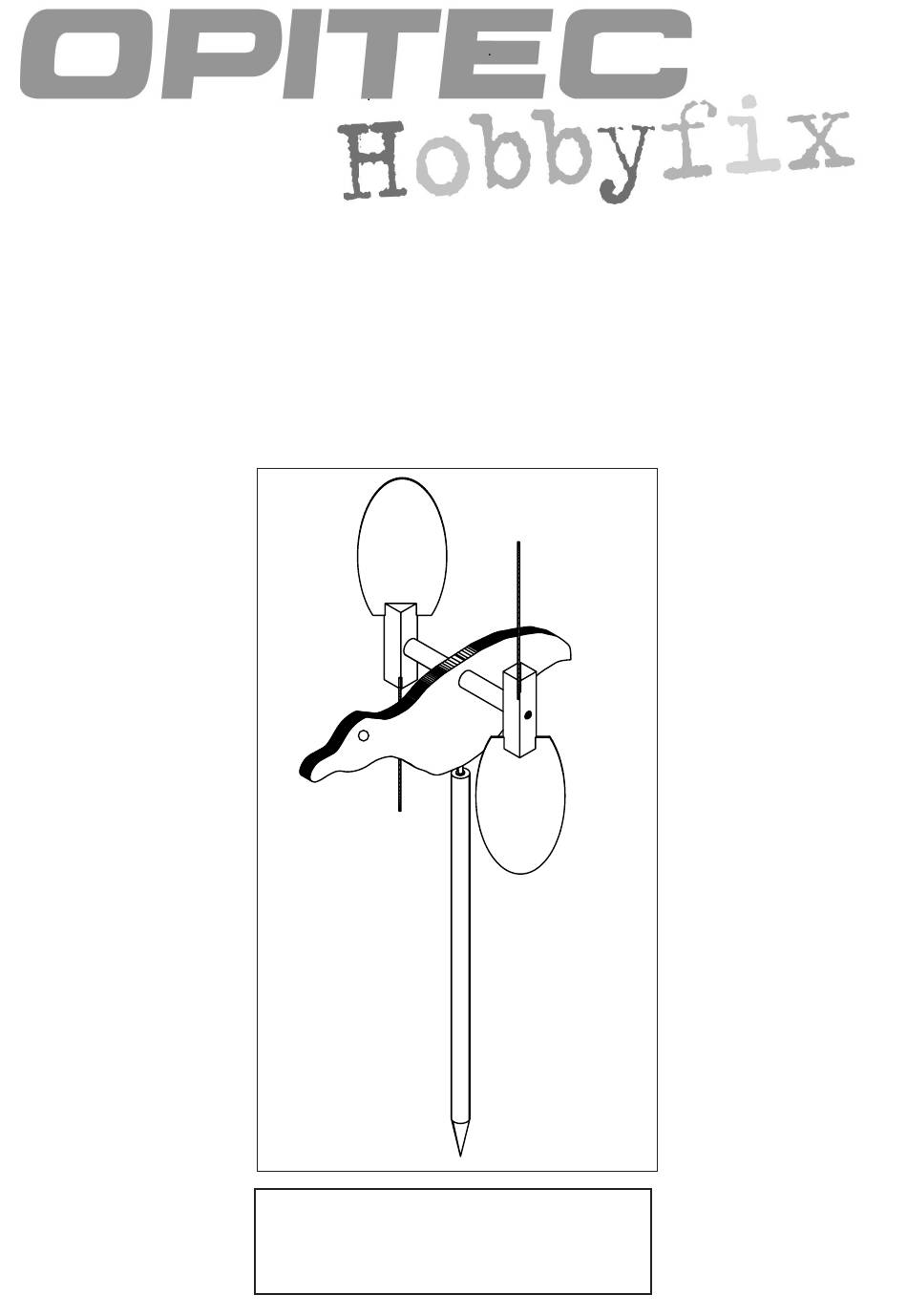

- Seite 1 1 0 0 . 1 9 1 F l y i n g D u c k Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter all- gemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Gebrauchsgegenstand/Modell als Bausatz Verwendung: Im Werkunterricht ab der 6. Jahrgangsstufe 2. Materialkunde: 2.1 Werkstoff: Polystyrolplatte (PS) eingefärbter Kunststoff; witterungsbeständig; Bearbeitung: sägen und feilen; anreißen nach Schablone oder eigenen Vorlagen; Verbindung: stecken oder kleben Oberfläche: keine Bearbeitung notwendig 2.2 Werkstoff: Kiefernholz (Nadelholz), Weichholz;...
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe Abbildung / Teile-N° Grundfigur Kiefernbrett 15x 150 x 400 mm Glasauge Ø 14 mm Flügellager Kiefernleiste 25 x 25 x 200 mm Kiefernrundstab Ø 20 x 150 mm Holzschraube 3,5 x 60 mm Unterlegscheibe Messinghülse Ø...
-
Seite 4: Explosionszeichnung
5. Explosionszeichnung: D100191#1... -
Seite 5: Fertigung Und Montage
6. Fertigung und Montage: 6.1 Herstellung Grundkörper 6.2 Herstellung und Montage der Flügellager 6.3 Herstellung und Montage der Flügel 6.4 Herstellung und Montage Hauptlager 6.1 Herstellung Grundkörper 6.1.1 Eine der zwei Möglichkeiten auswählen und die ausgewählte Schablone an der Trennlinie zusammenkleben. Anschließend die Schablone auf das Kiefernbrett (1) 15 x 150 x 400 mm übertragen und aussägen. - Seite 6 6.2.2 Rundstab (4) an den Stirnflächen zentriert Ø 2 mm ca. 25 mm tief bohren und ausgemittelt in die Bohrung Ø 20 mm der Grundfigur leimen. 6.2.3 Messinghülsen (7) in die Bohrung der Kiefernleiste (Arbeitsschritt 6.2.1) stecken (evtl. mit einem Hammer einschla- gen) und mit Schraube (5) und Unterlegscheiben (6) nach Zeichnung befestigen.
- Seite 7 6.4 Herstellung und Montage Hauptlager 6.4.1 Messinghülse (10) Ø 5 x 50 mm in die dafür vorgesehene Bohrung der Grundfigur stecken (evtl mit einem Hammer einschlagen). Etwas Öl/Fett in die Hülse geben. 6.4.2 Rundstab (9) an einem Ende anspitzen und am anderen Ende zentriert eine Bohrung ø 3 mm ca. 55 mm tief anbrin- gen.
- Seite 8 D100191#1...
- Seite 9 7. Schablone für die Flügel M 1 : 1 Flügel für Schwimmer Flügel für Flying Duck D100191#1...
- Seite 10 7. Schablone für Grundfigur Flying Duck M 1 : 1 Trennlinie D100191#1...
- Seite 11 7. Schablone für Grundfigur Flying Duck M 1 : 1 Trennlinie Ø 20 D100191#1...
- Seite 12 7. Schablone für Grundfigur Flying Duck M 1 : 1 Trennlinie D100191#1...
- Seite 13 7. Schablone für Grundfigur Flying Duck M 1 : 1 Trennlinie Ø 20 D100191#1...
- Seite 14 7. Schablone für Grundfigur Schwimmer M 1 : 1 Trennlinie D100191#1...
- Seite 15 7. Schablone für Grundfigur Schwimmer M 1 : 1 Trennlinie Bohrung Ø 5 mm Ø 20 D100191#1...
- Seite 16 7. Schablone für Grundfigur Schwimmer M 1 : 1 Trennlinie D100191#1...
- Seite 17 7. Schablone für Grundfigur Schwimmer M 1 : 1 Trennlinie Ø 20 D100191#1...
