STÜCKLISTE
Sperrholz
Federstahlklammer
Zylinderkopfschraube
Mutter
Unterlegscheibe
Flügelmutter
Solarmotor
Mikro-Schiebeschalter
Litze, schwarz
Solarzelle
Luftschraube
Kabelbinder
D111714#1
111.714

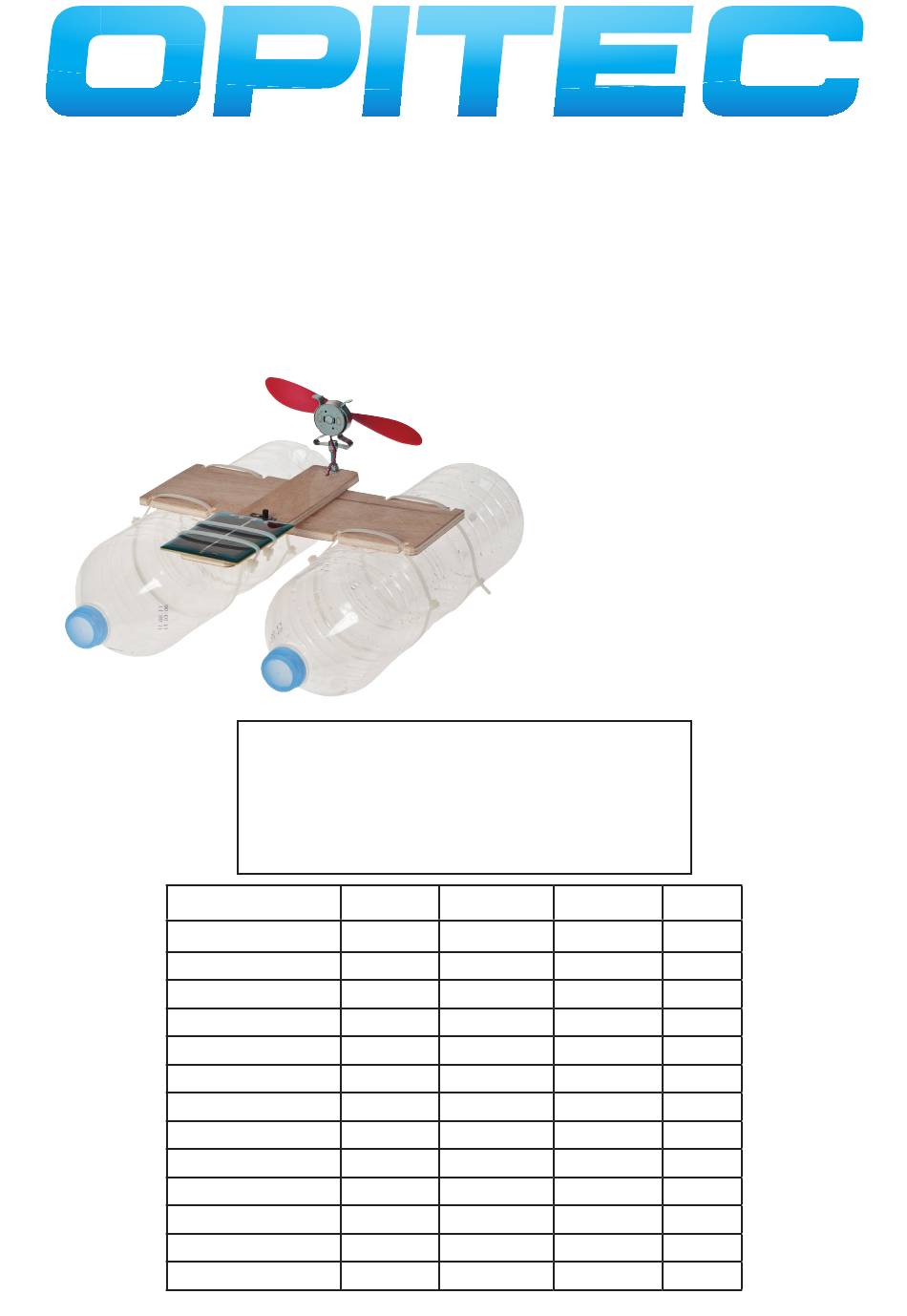

S o l a r - K a t a m a r a n
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher
Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago-
gischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen
gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht
geeignet. Erstickungsgefahr!
Stückzahl Maße (mm)
1
1
1
2
2
1
1
1
1
1
1
6
Benötigtes Werkzeug:
Lineal und Bleistift
Laub- bzw. Dekupiersäge
Ständerbohrmaschine
Schraubendreher
Gabelschlüssel M4
Bohrer ø 4, 5, 8 mm
Schleifpapier, Werkstattfeile
Bastelmesser oder Hohlbeitel
Seitenschneider
evtl. Lötkolben und Lot
Alleskleber oder wasserfester Holzleim
Klarlack oder Farbe und Pinsel
Hinweis
Bezeichnung Teile-Nr.
220x150x6 Grundgestell
Ø23-27 Motorhalter
M4 x30 Halterung
M4 Halterung
M4 Halterung
M4 Halterung
Ø24 Antrieb
19x6 Stromkreis
500 Stromkreis
1,5V/300mA Stromquelle
130 Antrieb
3,5x345 Befestigung
1
2
3
4
5
6
7
8
9
10
11
12
1
Werbung
Verwandte Anleitungen für Opitec 111.714
Inhaltszusammenfassung für Opitec 111.714
- Seite 1 Alleskleber oder wasserfester Holzleim Klarlack oder Farbe und Pinsel Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago- gischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 BAUANLEITUNG 1. Schablone (s. Seite 5) auf die Sperrholzplatte (1) übertragen oder ausschneiden und aufkleben. Teile (A) und (B) bohren, aussägen und verschleifen. 2. Kabelkanal mit einem Bastelmesser oder Hohlbeitel auf der Unterseite von Teil (B) zwischen der hinteren 4mm-Bohrung und der Schalteraussparung einarbeiten (s.
- Seite 3 BAUANLEITUNG 6. Die Motorkabel von oben durch die freie 4mm-Bohrung von 5. Solarmotor (7) mit der Welle nach vorne in die Federstahl- Teil B fädeln. Kabel durch den Kabelkanal Richtung Schalter klammer (2)klemmen. Den Motor so ausrichten, dass die legen und mit Alleskleber fixieren. Kabel senkrecht nach unten führen.
- Seite 4 BAUANLEITUNG 11. Das schwarze Motorkabel am mittlere Anschluss vom Schiebeschalter anschließen (verdrillen oder anlöten). Das ca. 30 mm lange Kabelstück vom Pluspol der Solarzelle am rechten Schiebeschalteranschluss anschließen (s. Abbildung, verdrillen oder anlöten). Den Solarkatamaran umdrehen und die Luftschraube auf die Motorwelle stecken. Solarzelle in die Sonne hal- ten (oder eine 60-80W-Lampe).
- Seite 5 BAUANLEITUNG Schablone M 1:1 D111714#1...
