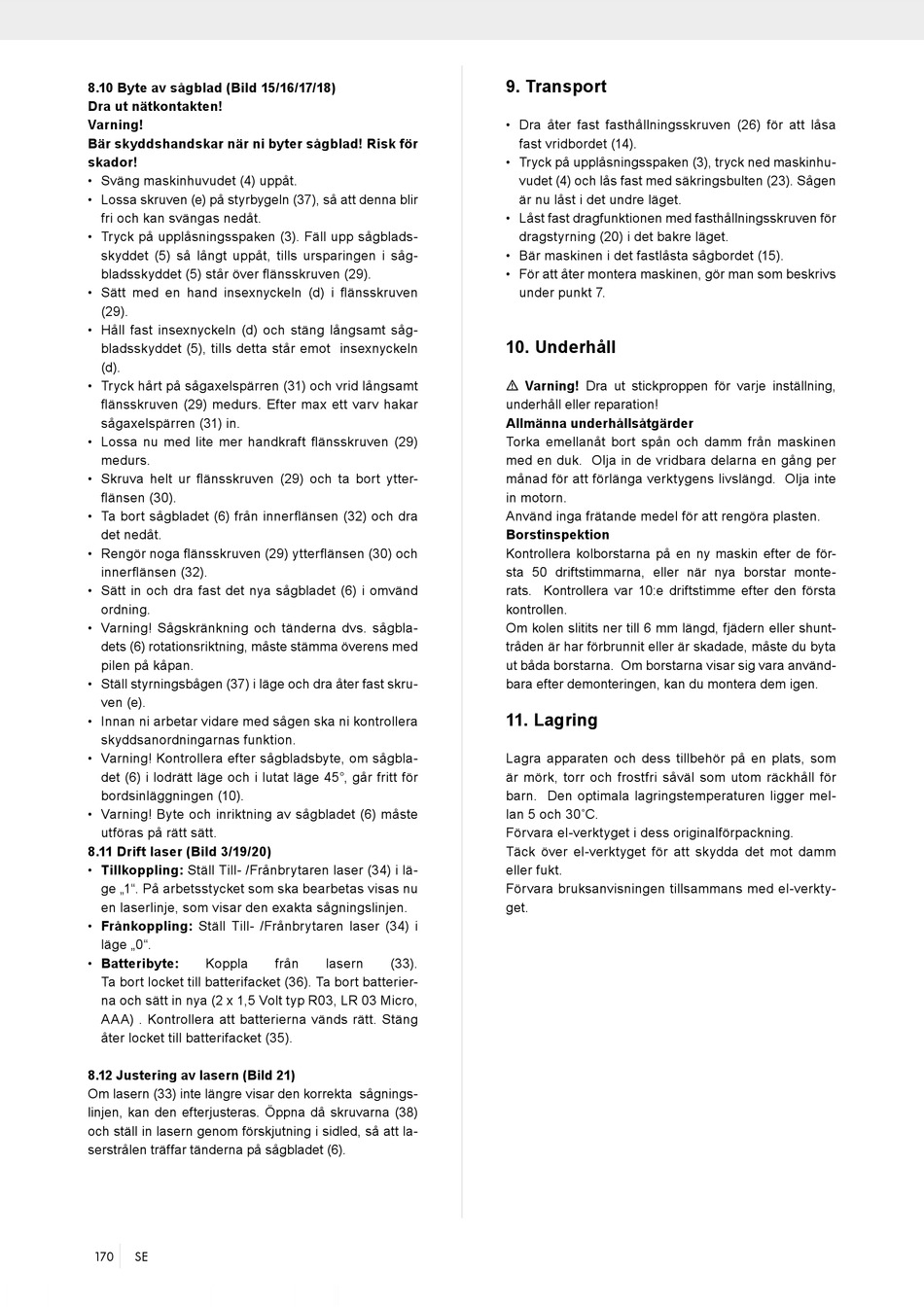

8.10 Byte av sågblad (Bild 15/16/17/18)
Dra ut nätkontakten!
Varning!
Bär skyddshandskar när ni byter sågblad! Risk för
skador!
• Sväng maskinhuvudet (4) uppåt.
• Lossa skruven (e) på styrbygeln (37), så att denna blir
fri och kan svängas nedåt.
• Tryck på upplåsningsspaken (3). Fäll upp sågblads-
skyddet (5) så långt uppåt, tills ursparingen i såg-
bladsskyddet (5) står över flänsskruven (29).
• Sätt med en hand insexnyckeln (d) i flänsskruven
(29).
• Håll fast insexnyckeln (d) och stäng långsamt såg-
bladsskyddet (5), tills detta står emot insexnyckeln
(d).
• Tryck hårt på sågaxelspärren (31) och vrid långsamt
flänsskruven (29) medurs. Efter max ett varv hakar
sågaxelspärren (31) in.
• Lossa nu med lite mer handkraft flänsskruven (29)
medurs.
• Skruva helt ur flänsskruven (29) och ta bort ytter-
flänsen (30).
• Ta bort sågbladet (6) från innerflänsen (32) och dra
det nedåt.
• Rengör noga flänsskruven (29) ytterflänsen (30) och
innerflänsen (32).
• Sätt in och dra fast det nya sågbladet (6) i omvänd
ordning.
• Varning! Sågskränkning och tänderna dvs. sågbla-
dets (6) rotationsriktning, måste stämma överens med
pilen på kåpan.
• Ställ styrningsbågen (37) i läge och dra åter fast skru-
ven (e).
• Innan ni arbetar vidare med sågen ska ni kontrollera
skyddsanordningarnas funktion.
• Varning! Kontrollera efter sågbladsbyte, om sågbla-
det (6) i lodrätt läge och i lutat läge 45°, går fritt för
bordsinläggningen (10).
• Varning! Byte och inriktning av sågbladet (6) måste
utföras på rätt sätt.
8.11 Drift laser (Bild 3/19/20)
• Tillkoppling: Ställ Till- /Frånbrytaren laser (34) i lä-
ge „1". På arbetsstycket som ska bearbetas visas nu
en laserlinje, som visar den exakta sågningslinjen.
• Frånkoppling: Ställ Till- /Frånbrytaren laser (34) i
läge „0".
• Batteribyte: Koppla
Ta bort locket till batterifacket (36). Ta bort batterier-
na och sätt in nya (2 x 1,5 Volt typ R03, LR 03 Micro,
AAA) . Kontrollera att batterierna vänds rätt. Stäng
åter locket till batterifacket (35).
8.12 Justering av lasern (Bild 21)
Om lasern (33) inte längre visar den korrekta sågnings-
linjen, kan den efterjusteras. Öppna då skruvarna (38)
och ställ in lasern genom förskjutning i sidled, så att la-
serstrålen träffar tänderna på sågbladet (6).
170 SE
från lasern (33).

9. Transport

• Dra åter fast fasthållningsskruven (26) för att låsa
fast vridbordet (14).
• Tryck på upplåsningsspaken (3), tryck ned maskinhu-
vudet (4) och lås fast med säkringsbulten (23). Sågen
är nu låst i det undre läget.
• Låst fast dragfunktionen med fasthållningsskruven för
dragstyrning (20) i det bakre läget.
• Bär maskinen i det fastlåsta sågbordet (15).
• För att åter montera maskinen, gör man som beskrivs
under punkt 7.
10. Underhåll
m Varning! Dra ut stickproppen för varje inställning,
underhåll eller reparation!
Allmänna underhållsåtgärder
Torka emellanåt bort spån och damm från maskinen
med en duk. Olja in de vridbara delarna en gång per
månad för att förlänga verktygens livslängd. Olja inte
in motorn.
Använd inga frätande medel för att rengöra plasten.
Borstinspektion
Kontrollera kolborstarna på en ny maskin efter de för-
sta 50 driftstimmarna, eller när nya borstar monte-
rats. Kontrollera var 10:e driftstimme efter den första
kontrollen.
Om kolen slitits ner till 6 mm längd, fjädern eller shunt-
tråden är har förbrunnit eller är skadade, måste du byta
ut båda borstarna. Om borstarna visar sig vara använd-
bara efter demonteringen, kan du montera dem igen.

11. Lagring

Lagra apparaten och dess tillbehör på en plats, som
är mörk, torr och frostfri såväl som utom räckhåll för
barn. Den optimala lagringstemperaturen ligger mel-
lan 5 och 30˚C.
Förvara el-verktyget i dess originalförpackning.
Täck över el-verktyget för att skydda det mot damm
eller fukt.
Förvara bruksanvisningen tillsammans med el-verkty-
get.
