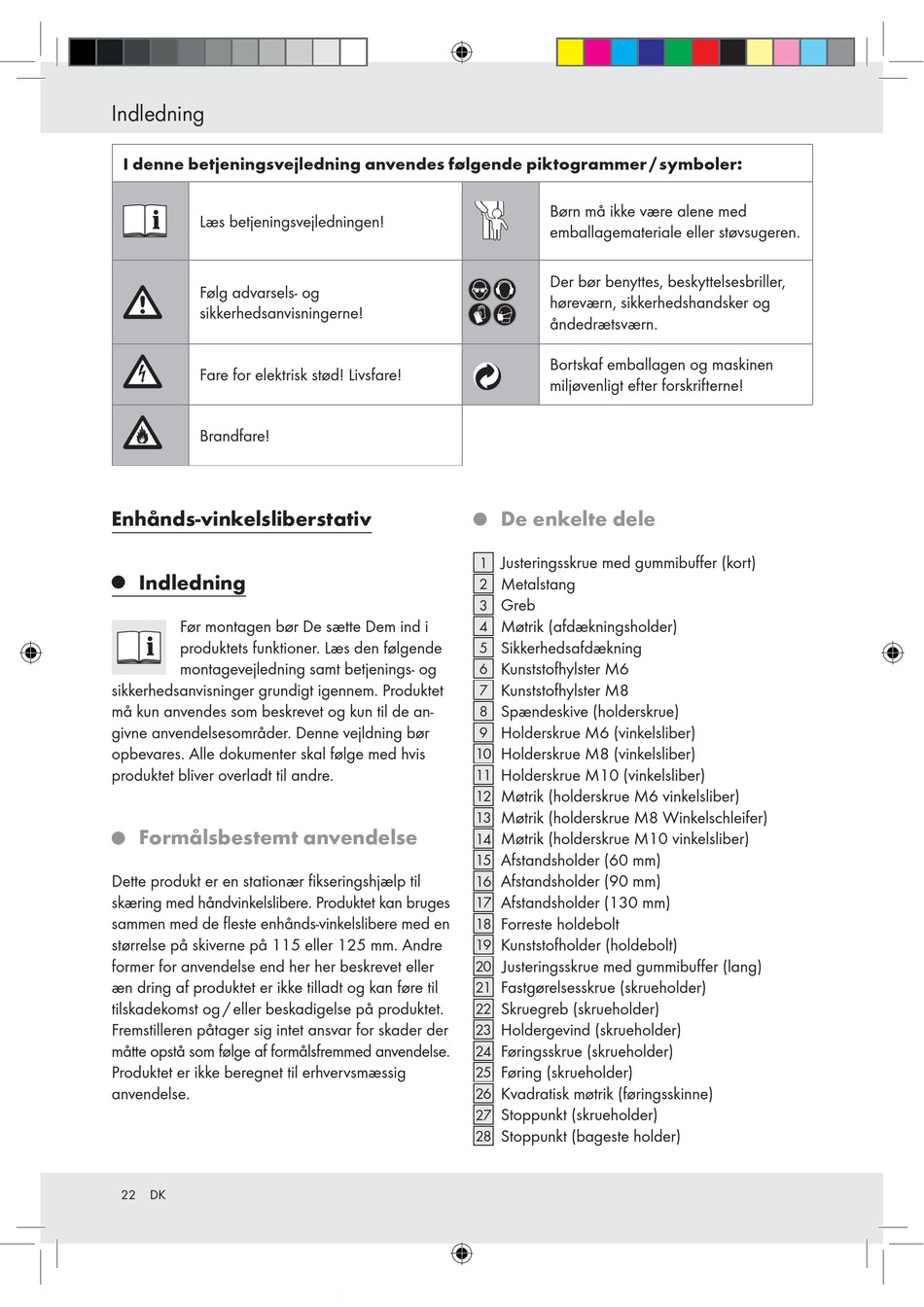

Indledning

I denne betjeningsvejledning anvendes følgende piktogrammer / symboler:
Læs betjeningsvejledningen!
Følg advarsels- og
sikkerhedsanvisningerne!
Fare for elektrisk stød! Livsfare!
Brandfare!
Enhånds-vinkelsliberstativ
©
Indledning
Før montagen bør De sætte Dem ind i
produktets funktioner. Læs den følgende
montagevejledning samt betjenings- og
sikkerhedsanvisninger grundigt igennem. Produktet
må kun anvendes som beskrevet og kun til de an-
givne anvendelsesområder. Denne vejldning bør
opbevares. Alle dokumenter skal følge med hvis
produktet bliver overladt til andre.
© Formålsbestemt anvendelse
Dette produkt er en stationær fikseringshjælp til
skæring med håndvinkelslibere. Produktet kan bruges
sammen med de fleste enhånds-vinkelslibere med en
størrelse på skiverne på 115 eller 125 mm. Andre
former for anvendelse end her her beskrevet eller
æn dring af produktet er ikke tilladt og kan føre til
tilskadekomst og / eller beskadigelse på produktet.
Fremstilleren påtager sig intet ansvar for skader der
måtte opstå som følge af formålsfremmed anvendelse.
Produktet er ikke beregnet til erhvervsmæssig
anvendelse.
22 DK
Børn må ikke være alene med
emballagemateriale eller støvsugeren.
Der bør benyttes, beskyttelsesbriller,
høreværn, sikkerhedshandsker og
åndedrætsværn.
Bortskaf emballagen og maskinen
miljøvenligt efter forskrifterne!
©

De enkelte dele

Justeringsskrue med gummibuffer (kort)
1
Metalstang
2
Greb
3
Møtrik (afdækningsholder)
4
Sikkerhedsafdækning
5
Kunststofhylster M6
6
Kunststofhylster M8
7
Spændeskive (holderskrue)
8
Holderskrue M6 (vinkelsliber)
9
Holderskrue M8 (vinkelsliber)
10
Holderskrue M10 (vinkelsliber)
11
Møtrik (holderskrue M6 vinkelsliber)
12
Møtrik (holderskrue M8 Winkelschleifer)
13
Møtrik (holderskrue M10 vinkelsliber)
14
Afstandsholder (60 mm)
15
Afstandsholder (90 mm)
16
Afstandsholder (130 mm)
17
Forreste holdebolt
18
Kunststofholder (holdebolt)
19
Justeringsskrue med gummibuffer (lang)
20
Fastgørelsesskrue (skrueholder)
21
Skruegreb (skrueholder)
22
Holdergevind (skrueholder)
23
Føringsskrue (skrueholder)
24
Føring (skrueholder)
25
Kvadratisk møtrik (føringsskinne)
26
Stoppunkt (skrueholder)
27
Stoppunkt (bageste holder)
28
