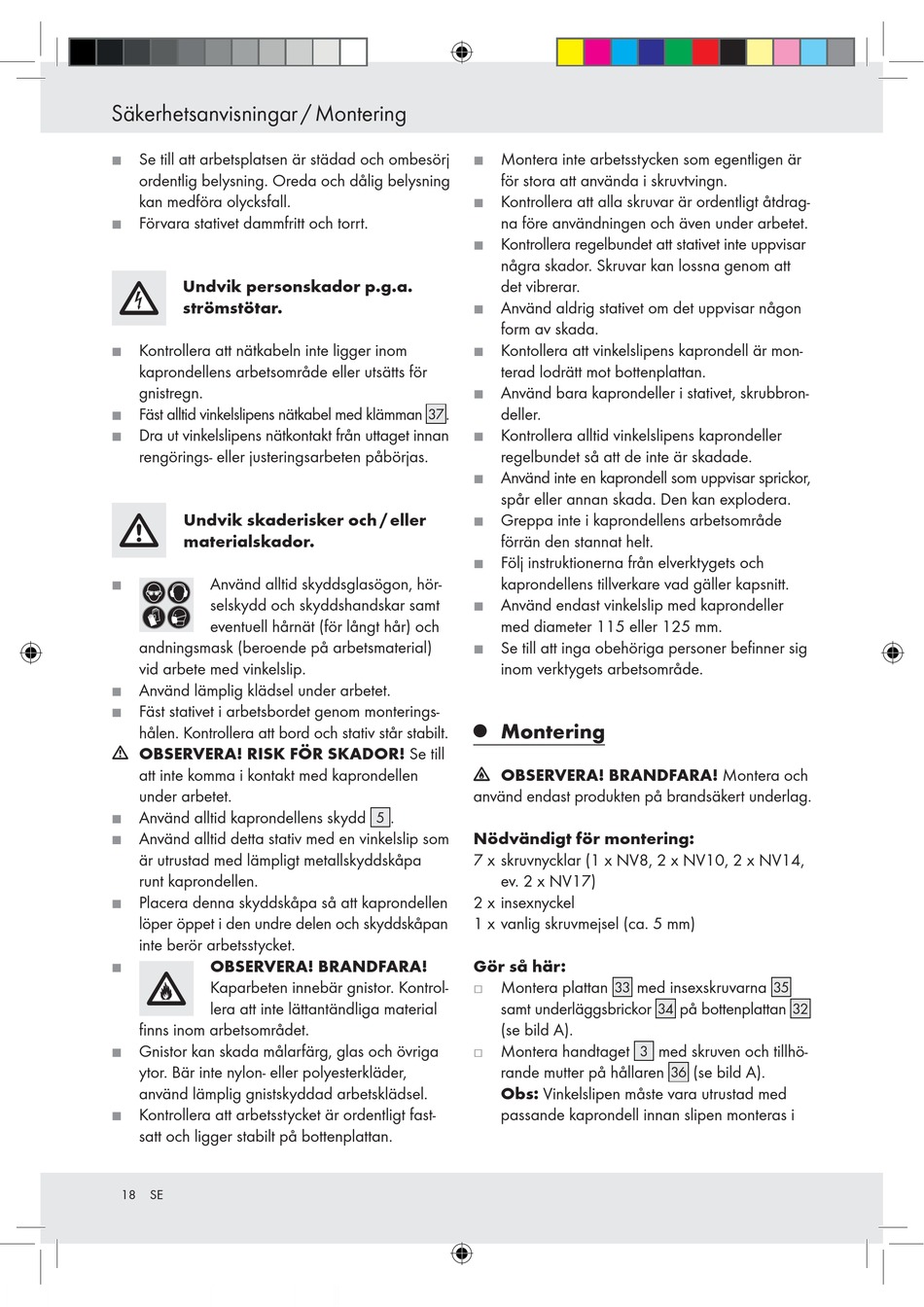

Säkerhetsanvisningar / Montering
½
Se till att arbetsplatsen är städad och ombesörj
ordentlig belysning. Oreda och dålig belysning
kan medföra olycksfall.
½
Förvara stativet dammfritt och torrt.
Undvik personskador p.g.a.
strömstötar.
½
Kontrollera att nätkabeln inte ligger inom
kaprondellens arbetsområde eller utsätts för
gnistregn.
½
Fäst alltid vinkelslipens nätkabel med klämman
½
Dra ut vinkelslipens nätkontakt från uttaget innan
rengörings- eller justeringsarbeten påbörjas.
Undvik skaderisker och / eller
materialskador.
½
Använd alltid skyddsglasögon, hör-
selskydd och skyddshandskar samt
eventuell hårnät (för långt hår) och
andningsmask (beroende på arbetsmaterial)
vid arbete med vinkelslip.
½
Använd lämplig klädsel under arbetet.
½
Fäst stativet i arbetsbordet genom monterings-
hålen. Kontrollera att bord och stativ står stabilt.
OBSERVERA! RISK FÖR SKADOR! Se till
att inte komma i kontakt med kaprondellen
under arbetet.
½
Använd alltid kaprondellens skydd
½
Använd alltid detta stativ med en vinkelslip som
är utrustad med lämpligt metallskyddskåpa
runt kaprondellen.
½
Placera denna skyddskåpa så att kaprondellen
löper öppet i den undre delen och skyddskåpan
inte berör arbetsstycket.
½
OBSERVERA! BRANDFARA!
Kaparbeten innebär gnistor. Kontrol-
lera att inte lättantändliga material
finns inom arbetsområdet.
½
Gnistor kan skada målarfärg, glas och övriga
ytor. Bär inte nylon- eller polyesterkläder,
använd lämplig gnistskyddad arbetsklädsel.
½
Kontrollera att arbetsstycket är ordentligt fast-
satt och ligger stabilt på bottenplattan.
18 SE
½
Montera inte arbetsstycken som egentligen är
för stora att använda i skruvtvingn.
½
Kontrollera att alla skruvar är ordentligt åtdrag-
na före användningen och även under arbetet.
½
Kontrollera regelbundet att stativet inte uppvisar
några skador. Skruvar kan lossna genom att
det vibrerar.
½
Använd aldrig stativet om det uppvisar någon
form av skada.
½
Kontollera att vinkelslipens kaprondell är mon-
terad lodrätt mot bottenplattan.
½
Använd bara kaprondeller i stativet, skrubbron-
. deller.
37
½
Kontrollera alltid vinkelslipens kaprondeller
regelbundet så att de inte är skadade.
½
Använd inte en kaprondell som uppvisar sprickor,
spår eller annan skada. Den kan explodera.
½
Greppa inte i kaprondellens arbetsområde
förrän den stannat helt.
½
Följ instruktionerna från elverktygets och
kaprondellens tillverkare vad gäller kapsnitt.
½
Använd endast vinkelslip med kaprondeller
med diameter 115 eller 125 mm.
½
Se till att inga obehöriga personer befinner sig
inom verktygets arbetsområde.
©

Montering

OBSERVERA! BRANDFARA! Montera och
använd endast produkten på brandsäkert underlag.
.
5
Nödvändigt för montering:
7 x skruvnycklar (1 x NV8, 2 x NV10, 2 x NV14,
ev. 2 x NV17)
2 x insexnyckel
1 x vanlig skruvmejsel (ca. 5 mm)
Gör så här:
Montera plattan
samt underläggsbrickor
(se bild A).
Montera handtaget
rande mutter på hållaren
Obs: Vinkelslipen måste vara utrustad med
passande kaprondell innan slipen monteras i
med insexskruvarna
33 35
på bottenplattan
34
med skruven och tillhö-
3
(se bild A).
36
32
