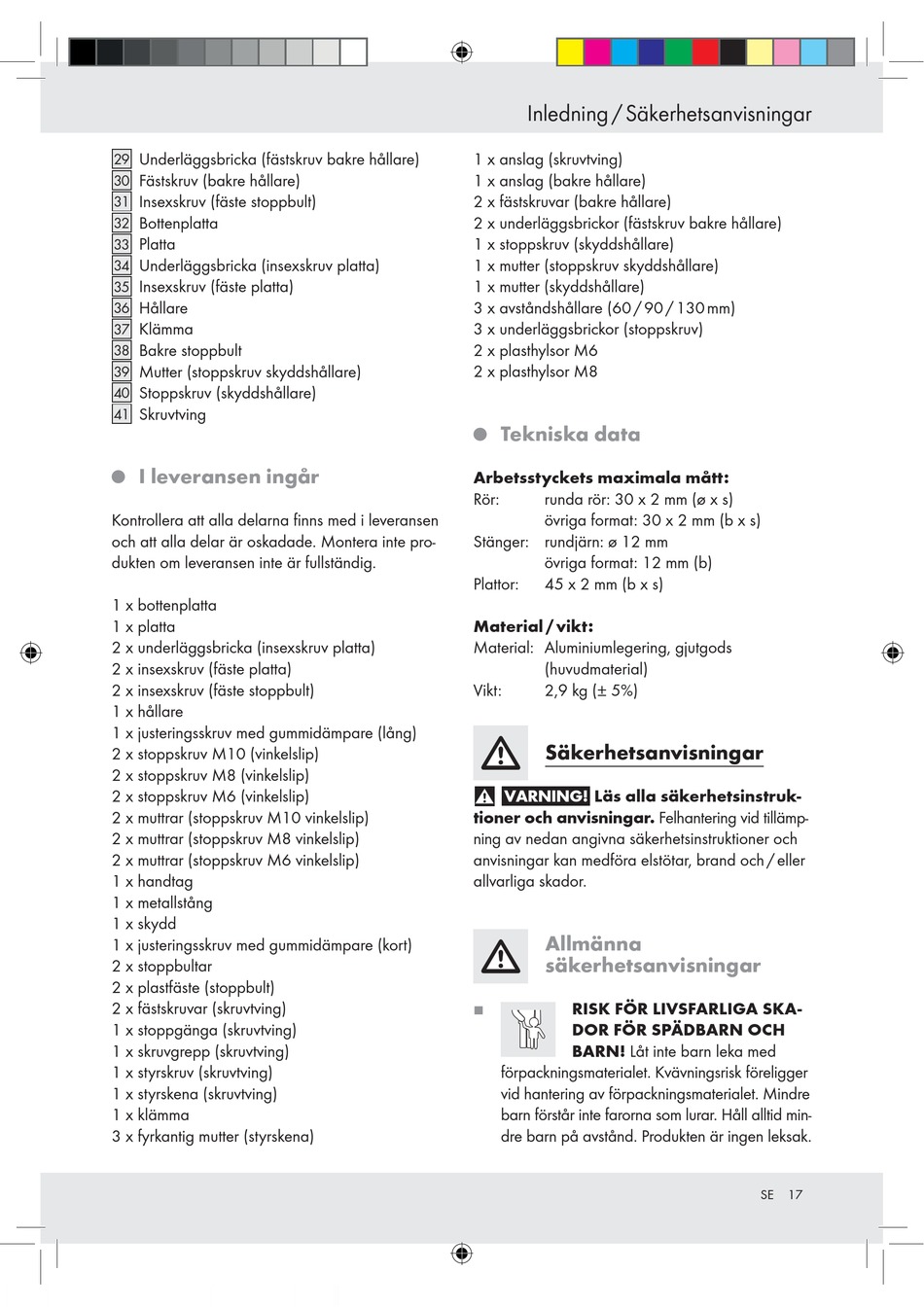

Underläggsbricka (fästskruv bakre hållare)
29
Fästskruv (bakre hållare)
30
Insexskruv (fäste stoppbult)
31
Bottenplatta
32
Platta
33
Underläggsbricka (insexskruv platta)
34
Insexskruv (fäste platta)
35
Hållare
36
Klämma
37
Bakre stoppbult
38
Mutter (stoppskruv skyddshållare)
39
Stoppskruv (skyddshållare)
40
Skruvtving
41
© I leveransen ingår
Kontrollera att alla delarna finns med i leveransen
och att alla delar är oskadade. Montera inte pro-
dukten om leveransen inte är fullständig.
1 x bottenplatta
1 x platta
2 x underläggsbricka (insexskruv platta)
2 x insexskruv (fäste platta)
2 x insexskruv (fäste stoppbult)
1 x hållare
1 x justeringsskruv med gummidämpare (lång)
2 x stoppskruv M10 (vinkelslip)
2 x stoppskruv M8 (vinkelslip)
2 x stoppskruv M6 (vinkelslip)
2 x muttrar (stoppskruv M10 vinkelslip)
2 x muttrar (stoppskruv M8 vinkelslip)
2 x muttrar (stoppskruv M6 vinkelslip)
1 x handtag
1 x metallstång
1 x skydd
1 x justeringsskruv med gummidämpare (kort)
2 x stoppbultar
2 x plastfäste (stoppbult)
2 x fästskruvar (skruvtving)
1 x stoppgänga (skruvtving)
1 x skruvgrepp (skruvtving)
1 x styrskruv (skruvtving)
1 x styrskena (skruvtving)
1 x klämma
3 x fyrkantig mutter (styrskena)
Inledning / Säkerhetsanvisningar
1 x anslag (skruvtving)
1 x anslag (bakre hållare)
2 x fästskruvar (bakre hållare)
2 x underläggsbrickor (fästskruv bakre hållare)
1 x stoppskruv (skyddshållare)
1 x mutter (stoppskruv skyddshållare)
1 x mutter (skyddshållare)
3 x avståndshållare (60 / 90 / 130 mm)
3 x underläggsbrickor (stoppskruv)
2 x plasthylsor M6
2 x plasthylsor M8

Tekniska data

©
Arbetsstyckets maximala mått:
Rör: runda rör: 30 x 2 mm (ø x s)
övriga format: 30 x 2 mm (b x s)
Stänger: rundjärn: ø 12 mm
övriga format: 12 mm (b)
Plattor: 45 x 2 mm (b x s)
Material / vikt:
Material: Aluminiumlegering, gjutgods
(huvudmaterial)
Vikt: 2,I kg (± 5%)
Säkerhetsanvisningar
VARNING!
Läs alla säkerhetsinstruk-
tioner och anvisningar. Felhantering vid tillämp-
ning av nedan angivna säkerhetsinstruktioner och
anvisningar kan medföra elstötar, brand och / eller
allvarliga skador.
Allmänna
säkerhetsanvisningar
½
RISK FÖR LIVSFARLIGA SKA-
DOR FÖR SPÄDBARN OCH
BARN! Låt inte barn leka med
förpackningsmaterialet. Kvävningsrisk föreligger
vid hantering av förpackningsmaterialet. Mindre
barn förstår inte farorna som lurar. Håll alltid min-
dre barn på avstånd. Produkten är ingen leksak.
SE 17
