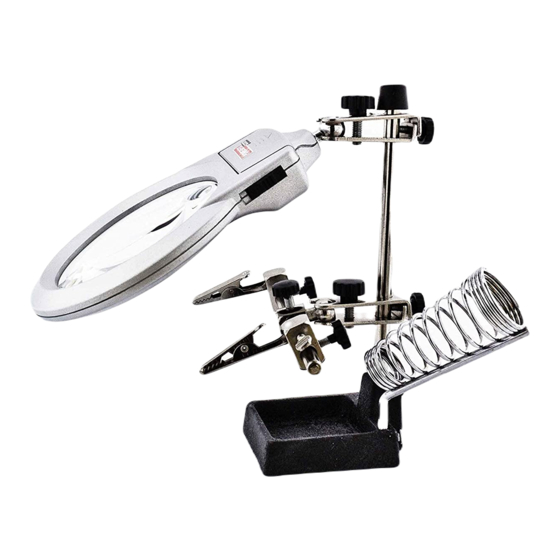

Powerfix Z30225 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Powerfix Anleitungen
  4. Werkzeuge
  5. Z30225
  6. Bedienungsanleitung

Powerfix Z30225 Bedienungsanleitung

Feinmechaniker-led-lupe
Vorschau ausblenden Andere Handbücher für Z30225:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
2
66454_pow_Feinmechaniker_LED-Lupe_cover_LB2.indd 1
11.05.11 10:42

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Powerfix Z30225

Inhaltszusammenfassung für Powerfix Z30225

  • Seite 1 66454_pow_Feinmechaniker_LED-Lupe_cover_LB2.indd 1 11.05.11 10:42...
  • Seite 2 Loupe à LeD pour travaux De précision Instructions d‘utilisation et consignes de sécurité Bedienings- en veiligheidsinstructies Feinmechaniker-LeD-Lupe Bedienungs- und Sicherheitshinweise Z30225 66454_pow_Feinmechaniker_LED-Lupe_cover_LB2.indd 2 11.05.11 10:42...
  • Seite 3 FR / BE Instructions d‘utilisation et consignes de sécurité Page NL / BE Bedienings- en veiligheidsinstructies Pagina 17 DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 66454_pow_Feinmechaniker_LED-Lupe_cover_LB2.indd 3 11.05.11 10:42...
  • Seite 4 66454_pow_Feinmechaniker_LED-Lupe_cover_LB2.indd 4 11.05.11 10:42...
  • Seite 5 66454_pow_Feinmechaniker_LED_Lupe_content_LB2.indd 3 13.05.11 11:22...
  • Seite 6 66454_pow_Feinmechaniker_LED_Lupe_content_LB2.indd 4 13.05.11 11:22...

  • Seite 7: Inhaltsverzeichnis

    Table des matières Introduction Utilisation conforme ..........Page 6 Description des pièces et éléments ......Page 7 Données techniques ..........Page 7 Contenu de livraison ..........Page 8 Sécurité Instructions générales de sécurité ......Page 8 Instructions de sécurité relatives aux piles ....Page 10 Avant la mise en service Mise en place des piles (ill.

  • Seite 8: Utilisation Conforme

    Introduction Loupe à LED pour travaux de précision Introduction Le mode d‘emploi fait partie de ce produit. Elle contient des indications importantes pour la sécurité, l‘utilisation et le traitement des déchets. Veuillez soigneusement lire toutes les indications d‘utilisation et de sécurité...

  • Seite 9: Description Des Pièces Et Éléments

    Introduction Description des pièces et éléments Loupe à LED pour mécanique de précision Lentille (grossissement x 2,5 / 5) Couvercle du compartiment à piles Compartiment à piles Rotule Vis de blocage (rotule loupe) Pince de fixation loupe Vis de blocage (réglage de la hauteur loupe) Commutateur Marche / Arrêt Tige de maintien (réglage de la hauteur) Pince de fixation (dispositif de réparation)

  • Seite 10: Contenu De Livraison

    Introduction / Sécurité Puissance nominale maxi : 2 x 0,06 W Ampoules : 2 ampoules LED (ne peuvent être remplacées) Grossissement / loupe : x 2,5 / 5 Dimensions : 20,5 x 12 x 17 cm (l x h x p) Contenu de livraison Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l‘intégralité...
  • Seite 11 Sécurité DANGER DE MORT ET RISQUE DE BLESSURE POUR LES ENFANTS ET LES ENFANTS EN BAS ÂGE ! Ne jamais laisser les enfants manipuler sans surveillance le matériel d’emballage. Risque d’étouffement par le matériel d’emballage. Les enfants sous-estiment souvent les dangers. Tenez toujours les enfants éloignés du matériel d’emballage.

  • Seite 12: Instructions De Sécurité Relatives Aux Piles

    Sécurité le produit sans surveillance. Risque d’incendie dans le cas contraire de par la focalisation des rayons et la concentration de chaleur. Le produit doit être rangé dans un endroit obscur. N ’exposez pas l’appareil à des températures extrêmes ni à...

  • Seite 13: Avant La Mise En Service

    Sécurité / Avant la mise en service R etirez rapidement du produit les piles usées. Risque d’écoulement des piles dans le cas contraire. R emplacez toujours les trois piles en même temps et remplacez-les uniquement par des piles de même type. N ’utilisez pas de types différents et ne mélangez pas des piles neuves et des piles usagées.

  • Seite 14: Fixation Du Dispositif De Réparation

    Avant la mise en service P lacez dans le compartiment à piles les trois piles fournies Avis : Ce faisant, veillez à respecter la polarité. Celle-ci est indiquée dans le compartiment à piles P our fermer le compartiment à piles , pressez le cou- vercle du compartiment à...

  • Seite 15: Utilisation

    Utilisation Utilisation Utilisation de la loupe à LED pour mécanique de précision S errez dans le sens des aiguilles d’une montre les vis de blocage situées au niveau des pinces crocodile A l’aide des pinces crocodile , bloquez dans le dispo- sitif de réparation une pièce devant être usinée.

  • Seite 16: Solution Aux Problèmes

    ... / Solution aux problèmes / Nettoyage et ... P our fermer le compartiment à piles , pressez le cou- vercle du compartiment à piles dans le sens contraire de la flèche. Solution aux problèmes  = Problème  = Cause ...

  • Seite 17: Nettoyage Et Entretien Traitement Des Déchets

    Nettoyage et entretien / Traitement des déchets Utiliser un chiffon sec et anti effilochant pour le nettoyage de la lentille. N e plongez en aucun cas le produit dans l’eau ni dans d’autres liquides. Lorsque l’appareil n’est pas utilisé, il convient de le ranger de manière à...

  • Seite 18: Désignation Du Produit

    Traitement des déchets Pollution de l’environnement par mise au rebut incorrecte des piles ! Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérés comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb.
  • Seite 19 Inhoudsopgave Inleiding Doelmatig gebruik..........Pagina 18 Onderdelenbeschrijving ........Pagina 19 Technische gegevens ...........Pagina 19 Inhoud van de levering ........Pagina 20 Veiligheid Algemene veiligheidsinstructies ......Pagina 20 Veiligheidsinstructies voor het gebruik van batterijen ..........Pagina 22 Vóór de ingebruikname Batterijen plaatsen (afb. C) .........Pagina 23 Reparatiehouder aanbrengen ......Pagina 24 Loep monteren ............Pagina 24 Gebruik...

  • Seite 20: Doelmatig Gebruik

    Inleiding Inleiding De handleiding is bestanddeel van dit product. Zij bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veilig- heidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreven en voor de aangegeven gebruiksdoelen. Overhandig alle documenten bij doorgifte van het product aan derden.

  • Seite 21: Onderdelenbeschrijving

    Inleiding Onderdelenbeschrijving Ledloep voor fijne mechanica Lens (2,5- / 5-voudige vergroting) Deksel van het batterijvakje Batterijvakje Kogelgewricht Vastzetschroef (kogelgewricht loep) Vastzetklem loep Vastzetschroef (hoogte-instelling loep) Aan- / uitschakelaar Stang (hoogte-instelling) Vastzetklem (reparatiehouder) Vastzetschroef (hoogte-instelling reparatiehouder) Soldeerbouthouder Standvoet Reparatiehouder Vastzetschroef (kogelgewricht reparatiehouder) Vastzetschroef (reparatiehouder) Krokodilklemmen Vastzetschroeven (krokodilklemmen)

  • Seite 22: Inhoud Van De Levering

    Inleiding / Veiligheid Lampjes: 2 x led (niet vervangbaar) Vergroting / loep: 2,5- / 5-voudig Afmetingen 20,5 x 12 x 17 cm (L x B x H) Inhoud van de levering Controleer direkt na het uitpakken de omvang van de levering op volledigheid alsook de onberispelijke staat van het product en alle onderdelen.
  • Seite 23 Veiligheid verstikking door verpakkingsmateriaal. Kinderen onder- schatten de gevaren vaak. Houd kinderen steeds verwij- derd van het verpakkingsmateriaal. K inderen of personen met onvoldoende kennis over en ervaring in de omgang met het apparaat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat niet zonder toezicht of voorafgaande in- structie door een voor hun veiligheid verantwoordelijke persoon gebruiken.

  • Seite 24: Veiligheidsinstructies Voor Het Gebruik Van Batterijen

    Veiligheid L et op dat de lens niet in contact komt met scherpe of spitse voorwerpen. In het andere geval kan het product beschadigd raken. L aat de soldeerbout nooit zonder toezicht achter bij inge- schakeld apparaat. De soldeerbouthouder is alleen bedoeld als tijdelijke houder voor de soldeerbout.

  • Seite 25: Vóór De Ingebruikname

    Veiligheid / Vóór de ingebruikname Lekkende of beschadigde batterijen kunnen bij contact met de huid bijtwonden veroorzaken. Gebruik daarom in dergelijke gevallen geschikte veiligheidshandschoenen! V erwijder de batterijen uit het product wanneer u het gedurende een langere periode niet gebruikt. L et bij het plaatsen van de batterij op de juiste polariteit! Deze staat in het batterijvakje aangegeven.

  • Seite 26: Reparatiehouder Aanbrengen

    Vóór de ingebruikname / Gebruik Reparatiehouder aanbrengen Steek de vastzetklem op de houderstang , stel de gewenste hoogte in en draai de vastzetschroef de klok mee vast. Steek het kogelgewricht van de reparatiehouder in de daarvoor bestemde uitsparing van de vastzetklem Fixeer de reparatiehouder door eerst de vastzet- schroef...

  • Seite 27: Batterijen Vervangen

    Gebruik Schuif de AAN/UIT-schakelaar naar “AAN” om de ledlampen in te schakelen. Opmerking: de ledlampjes kunnen niet worden vervangen. R icht de fijne ledloep met de ledlampjes op het ingespannen werkstuk. D raai de krokodilklemmen los om het werkstuk te verwijderen.

  • Seite 28: Storingen Verhelpen

    Storingen verhelpen / Reiniging en onderhoud Storingen verhelpen  = Probleem  = Oorzaak  = Oplossing  De ledlampjes branden niet.  De batterijen zijn verbruikt.  Vervang de verbruikte batterijen door nieuwe (zie: “Batterijen vervangen”).  De batterijen werden verkeerd geplaatst.

  • Seite 29: Verwijdering

    Reiniging en onderhoud / Verwijdering Bewaar de fijne ledloep na gebruik zodanig dat er geen krassen op kunnen komen. Wikkel het product in een zachte doek. Verwijdering De verpakking bestaat uit milieuvriendelijke grond- stoffen die U via de plaatselijke recyclecontainers kunt afvoeren.

  • Seite 30: Productbeschrijving

    Verwijdering Batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftig zwaar metaal bevatten en moeten worden behandeld als gevaarlijk afval. De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = kwik- zilver, Pb = lood. Geef verbruikte batterijen daarom af bij een gemeentelijk inzamelpunt.
  • Seite 31 Inhaltsverzeichnis Einleitung Bestimmungsgemäße Verwendung ......Seite 30 Teilebeschreibung ............Seite 31 Technische Daten .............Seite 31 Lieferumfang .............Seite 32 Sicherheit Allgemeine Sicherheitshinweise ......Seite 32 Sicherheitshinweise zu den Batterien ......Seite 34 Vor der Inbetriebnahme Batterien einsetzen (Abb. C) ........Seite 35 Reparaturvorrichtung anbringen ......Seite 36 Lupe montieren ............Seite 36 Gebrauch Verwendung der LED-Feinmechaniker-Lupe ...Seite 36...

  • Seite 32: Bestimmungsgemäße Verwendung

    Einleitung Feinmechaniker-LED-Lupe Einleitung Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicher- heit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher- heitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

  • Seite 33: Einleitung

    Einleitung Teilebeschreibung Feinmechaniker-LED-Lupe Linse (Vergrößerung 2,5- / 5-fach) Batteriefachdeckel Batteriefach Kugelgelenk Feststellschraube (Kugelgelenk Lupe) Fixierklemme Lupe Feststellschraube (Höheneinstellung Lupe) Ein- / Ausschalter Haltestange (Höheneinstellung) Fixierklemme (Reparaturvorrichtung) Feststellschraube (Höheneinstellung Reparaturvorrichtung) Lötkolbenhalter Standfuß Reparaturvorrichtung Feststellschraube (Kugelgelenk Reparaturvorrichtung) Feststellschraube (Reparaturvorrichtung) Krokodilklemmen Feststellschrauben (Krokodilklemmen) LED-Leuchten (Abb.

  • Seite 34: Lieferumfang

    Einleitung / Sicherheit Leuchtmittel: 2 x LED (nicht austauschbar) Vergrößerung / Lupe: 2,5- / 5- fach Maße: 20,5 x 12 x 17 cm (L x B x H) Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken den Liefer- umfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile.
  • Seite 35 Sicherheit unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Verpackungsmaterial fern. Das Produkt ist kein Spielzeug. K inder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen.

  • Seite 36: Sicherheitshinweise Zu Den Batterien

    Sicherheit S etzen Sie das Gerät keinen extremen Temperaturen oder starken mechanischen Beanspruchungen aus. Andernfalls kann es zu Deformierungen des Produkts kommen. A chten Sie darauf, dass die Linse nicht mit scharfen oder spitzen Gegenständen in Berührung kommt. Andern- falls kann es zu Beschädigungen des Produkts kommen. L assen Sie bei eingeschaltetem Gerät den Lötkolben nicht unbeaufsichtigt.

  • Seite 37: Vor Der Inbetriebnahme

    Sicherheit / Vor der Inbetriebnahme V erwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander. P rüfen Sie die Batterien regelmäßig auf Undichtigkeit. Ausgelaufene oder beschädigte Batterien kön- nen bei Berührung mit der Haut Verätzungen verursachen; tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe! E ntfernen Sie bei längerer Nichtverwendung die Batterien aus dem Produkt.

  • Seite 38: Vor Der Inbetriebnahme / Gebrauch

    Vor der Inbetriebnahme / Gebrauch Reparaturvorrichtung anbringen S tecken Sie die Fixierklemme auf die Haltestange stellen Sie die gewünschte Höhe ein und drehen Sie die Feststellschraube im Uhrzeigersinn fest. S tecken Sie das Kugelgelenk der Reparaturvorrichtung in die dafür vorgesehene Aussparung der Fixierklemme F ixieren Sie die Reparaturvorrichtung , indem Sie zu- nächst die Feststellschraube...

  • Seite 39: Batterien Wechseln

    Gebrauch S chieben Sie den Ein- / Ausschalter auf die Postion „EIN“, um die LED-Leuchten einzuschalten. Hinweis: Die LED-Leuchten sind nicht austauschbar. R ichten Sie die Feinmechaniker-LED-Lupe mit den LED- Leuchten auf das eingespannte Werkstück. L ösen Sie die Krokodilklemmen , um das Werkstück zu entnehmen.

  • Seite 40: Fehler Beheben

    Fehler beheben / Reinigung und Pflege Fehler beheben  = Problem  = Ursache  = Lösung  Die LED-Leuchten leuchten nicht.  Die Batterien sind verbraucht.  Tauschen Sie die verbrauchten Batterien gegen neue aus (siehe: „Batterien wechseln“).  Die Batterien wurden falsch eingelegt.

  • Seite 41: Entsorgung

    Entsorgung Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerech- ten Entsorgung zu.

  • Seite 42: Produktinformationen
