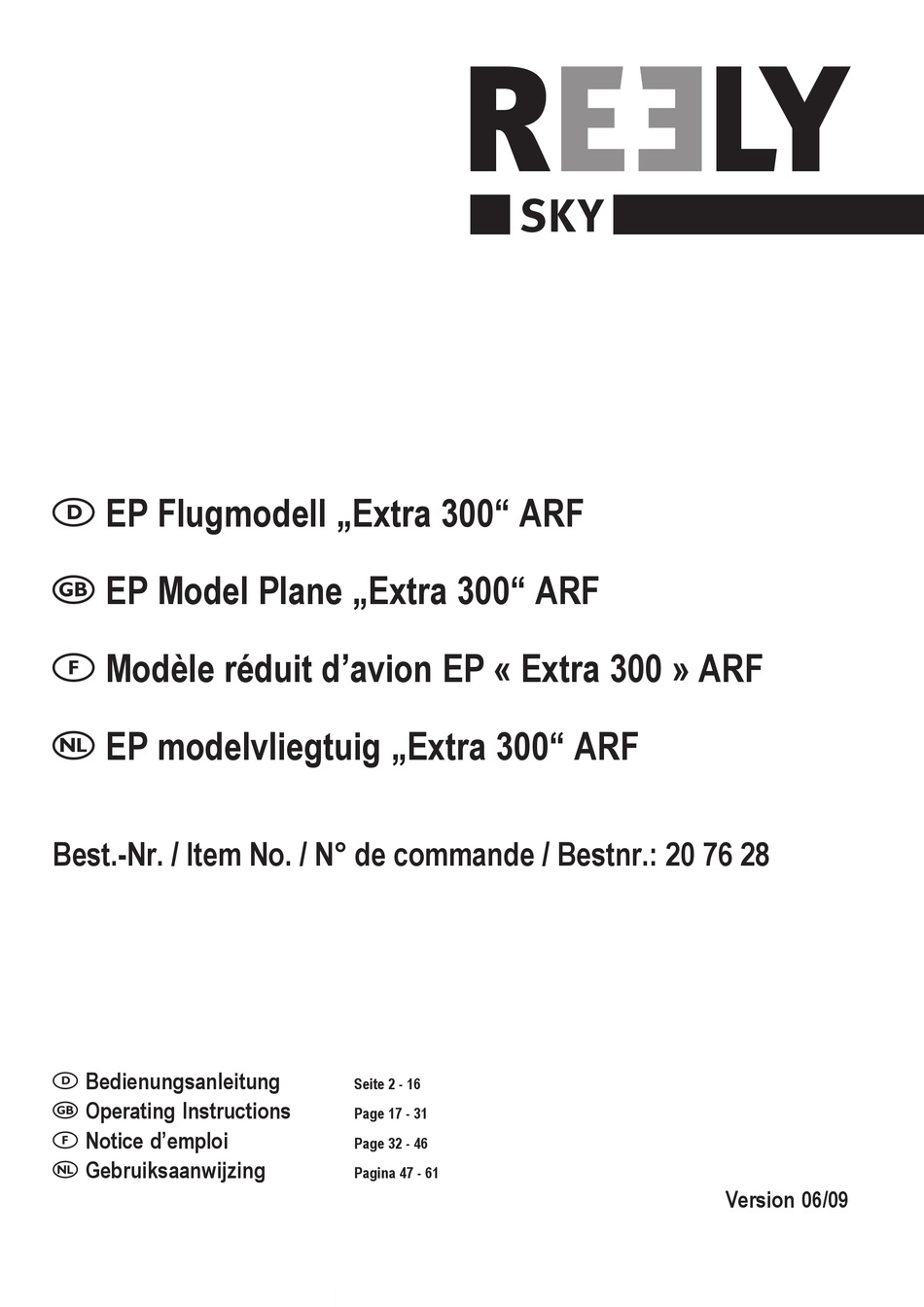

 EP Flugmodell „Extra 300" ARF
 EP Model Plane „Extra 300" ARF
 Modèle réduit d'avion EP « Extra 300 » ARF
 EP modelvliegtuig „Extra 300" ARF
Best.-Nr. / Item No. / N° de commande / Bestnr.: 20 76 28
 Bedienungsanleitung
 Operating Instructions
 Notice d'emploi
 Gebruiksaanwijzing
Seite 2 - 16
Page 17 - 31
Page 32 - 46
Pagina 47 - 61
Version 06/09
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reely SKY Extra 300

Inhaltszusammenfassung für Reely SKY Extra 300

  • Seite 1  EP Flugmodell „Extra 300“ ARF  EP Model Plane „Extra 300“ ARF  Modèle réduit d’avion EP « Extra 300 » ARF  EP modelvliegtuig „Extra 300“ ARF Best.-Nr. / Item No. / N° de commande / Bestnr.: 20 76 28 ...

  • Seite 2: Inhaltsverzeichnis

     Inhaltsverzeichnis  Seite 1. Einführung ............................................3 2. Bestimmungsgemäße Verwendung ..................................... 3 3. Produktbeschreibung ........................................... 3 4. Symbol-Erklärung ..........................................4 5. Lieferumfang ............................................4 6. Sicherheitshinweise ..........................................5 a) Allgemein ............................................5 b) Vor der Inbetriebnahme ........................................5 c) Während des Betriebs ........................................6 7.

  • Seite 3: Einführung

    3. Produktbeschreibung Bei dem Flugmodell „Extra 300“ handelt es sich um ein bereits weit vorgefertigtes ARF-Modell (Almost Ready to Fly), das aufgrund seiner Auslegung als Mitteldecker und durch die Profilwahl des Tragflügels für Modellflugeinsteiger und auch für erfahrene Modellflugpiloten geeignet ist.

  • Seite 4: Symbol-Erklärung

     4. Symbol-Erklärung Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.  5. Lieferumfang Bevor Sie mit dem Bau beginnen, sollten Sie anhand der Stückliste den Lieferumfang Ihres Modells kontrollieren. Bitte beachten Sie, dass sich die Nummern in der Auflistung immer auf die nebenstehende Abbildung beziehen.

  • Seite 5: Sicherheitshinweise

    Für den Aufbau und den Betrieb sind noch folgende Komponenten, die nicht im Lieferumfang des Flugmodells beinhaltet sind, erforderlich: Aufbau: Lötkolben, Balsamesser, Schere, Minibohrmaschine mit unterschiedlichen Bohrern, Schraubendreher, Folienstift, 5-Minuten Epoxyd-Harz, evtl. Thixotropiermittel (Micro-Ballon oder Baumwollflocken) zum Eindicken des Harzes, Sekundenkleber, Scharnierband bzw. Kunststoffscharniere zum Befestigen der Querruder und des Seitenleitwerks, beidseitig klebendes Servotape zum Befestigen des Empfängers, 2 kleine Holzleisten und geeignete Klebezwingen für die Montage des Seitenleitwerks Achtung!

  • Seite 6: Während Des Betriebs

    • Überprüfen Sie die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. defekte Steck- verbindungen oder beschädigte Kabel. Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen. •...

  • Seite 7: Batterie- Und Akku-Hinweise

     7. Batterie- und Akku-Hinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •...

  • Seite 8: Aufbau Des Modells

     8. Aufbau des Modells Bevor Sie mit dem Bau beginnen, lesen Sie bitte zuerst jeden einzelnen Abschnitt in Ruhe durch. Zum besseren Verständnis ist immer ein Bild beigefügt, das den beschriebenen Bauabschnitt darstellt. Bitte beachten Sie, dass sich die Nummern im Text immer auf die Bauteile im rechts nebenstehenden Bild beziehen. Führen Sie die auszuführenden Arbeiten in den jeweiligen Abschnitten erst dann aus, wenn Sie die Durchführung richtig verstanden haben und genau wissen, worauf bei den Arbeiten zu achten ist.

  • Seite 9: Montage Der Querruder Und Der Querruderanlenkung

    c) Montage der Querruder und der Querruderanlenkung Für die Montage der beiden Querruder (Bild 1a, Pos. 3) an die Tragfläche (Bild 1a, Pos. 2) benötigen Sie ein geeignetes Scharnierband, das als Zubehör er- hältlich ist. Bitte achten Sie bei der Montage darauf, dass es ein linkes und ein rechtes Querruder gibt.

  • Seite 10: Montage Des Seitenruders Und Des Seitenruder-Anlenkungsgestänges

    d) Montage des Seitenruders und des Seitenruder-Anlenkungsgestänges Bevor Sie das Seitenruder am Rumpf befestigen können, müssen zunächst die beiden Hälften des Seitenleitwerks (1) verklebt werden. Bestreichen Sie hierzu die Innenseite mit 5-Minuten Epoxyd-Harz und richten Sie das Leitwerk während der Aushärtung mit 2 kleinen Holzleisten (2) und Klebezwingen (3) aus (Bild 5a).

  • Seite 11: Einbau Des Antriebsmotors Und Des Flugreglers

    f) Einbau des Antriebsmotors und des Flugreglers Je nachdem, welcher Motor verwendet wird (als Zubehör erhältlich), befesti- gen Sie diesen am Motorspant (1) des Flugmodells. Löten Sie am Flugregler (2) und am Antriebsmotor (3) geeignete Steckverbin- der (4) an, um den Motor bei Bedarf vom Flugregler trennen zu können. An der Stromzuführungsleitung des Flugreglers muss ein zum Flugakku pas- sendes Stecksystem angebracht werden.

  • Seite 12: Einbau Der Servos Und Des Empfängers

    h) Einbau der Servos und des Empfängers Zunächst werden 3 geeignete Servos für die Höhen-(1), Seiten-(2) und Querruderfunktion (3) in die vorbereiteten Positionen im Rumpf jeweils mit 2 Schrauben, die dem Lieferumfang der Servos beiliegen, befestigt. Schließen Sie die beiden Leitwerks-Servos, das Querrunder-Servo und den Flugregler entsprechend den dazugehörigen Ausgängen am Empfänger (7) Danach wird der Empfänger (7) mit einem beidseitig klebenden Servotape be- festigt und ggf.

  • Seite 13: Einstellen Des Schwerpunktes

    j) Einstellen des Schwerpunktes Für ein perfektes Flugverhalten ist die richtige Lage des Schwerpunktes von entscheidender Bedeutung. Die genaue Position lässt sich letztendlich erst durch Testflüge ermitteln. Befestigen Sie hierzu den Akku im Modell. Unterstützen Sie Ihr Modell ca. 100 mm hinter der Nasenleiste. Ihr Modell soll- te jetzt mit leicht nach unten geneigter Rumpfspitze ausbalanciert sein.

  • Seite 14: Einfliegen Des Modells

     9. Einfliegen des Modells Nachdem Sie den Schwerpunkt, die Funktion des Motors sowie die Richtung der Ruderausschläge überprüft haben, ist Ihr Modell zum Erstflug bereit. Wir empfehlen Ihnen, in jedem Fall einen erfahrenen Modellflug-Piloten zu kontaktieren oder einen Modellbau-Verein in Ihrer Nähe aufzu- suchen, falls Sie mit dem korrekten Einfliegen eines Flugmodells nicht vertraut sind.

  • Seite 15: Die Erste Landung

    Höhenruder: Der Trimmhebel für das Höhenruder sollte so eingestellt sein, dass das Modell bei jeder Motorleistung in keinen Winkel steigt oder sinkt, denn nur so ist ein neutrales Steuerverhalten in den späteren Kunstflugfiguren möglich. e) Die erste Landung Wie der Start sollte auch die Landung immer gegen den Wind erfolgen. Reduzieren Sie die Motorleistung und fliegen Sie große flache Kreise.

  • Seite 16: Entsorgung

     11. Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung  über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

  • Seite 64: Legal Notice

    Impressum  Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
