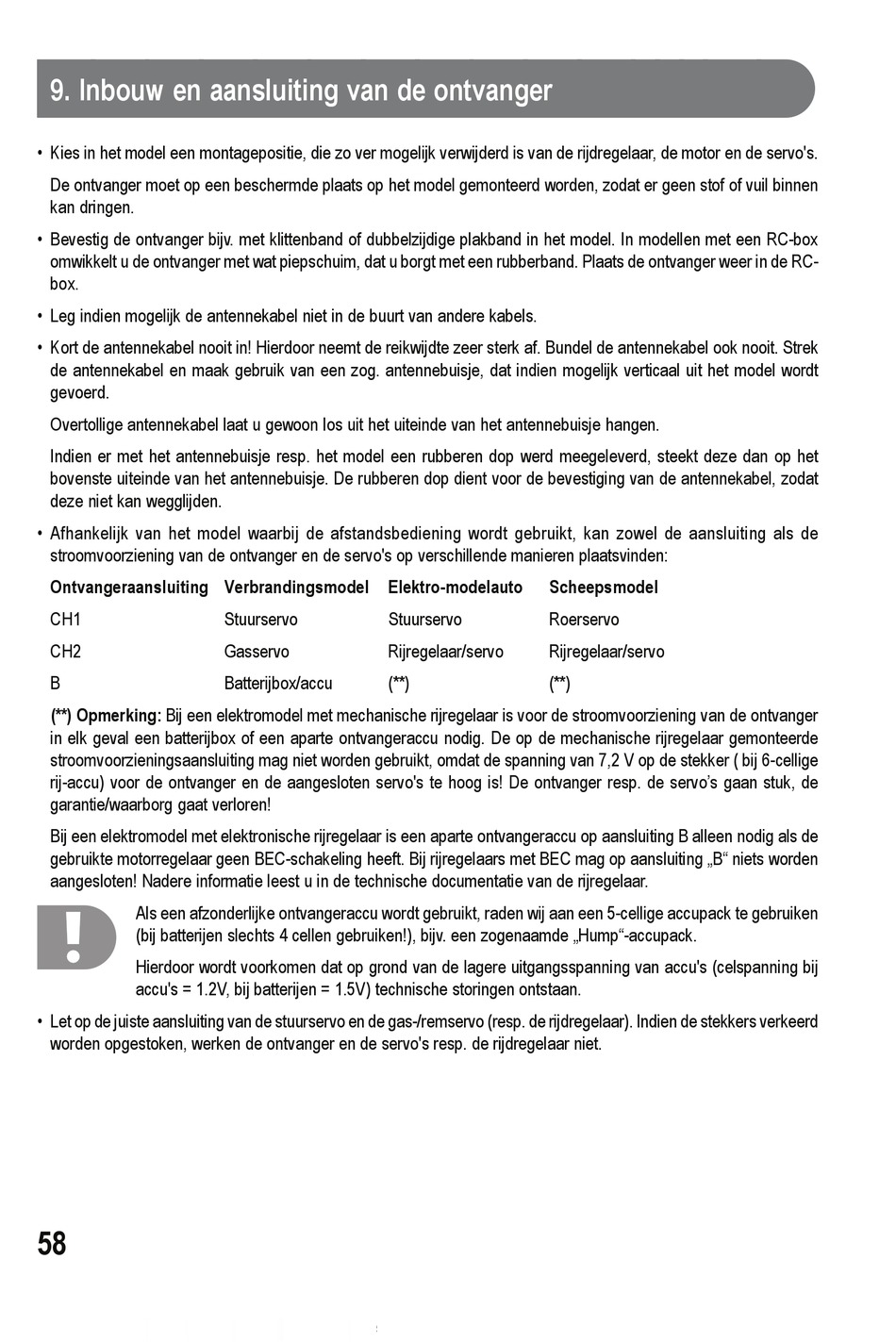

9. Inbouw en aansluiting van de ontvanger

• Kies in het model een montagepositie, die zo ver mogelijk verwijderd is van de rijdregelaar, de motor en de servo's.
De ontvanger moet op een beschermde plaats op het model gemonteerd worden, zodat er geen stof of vuil binnen
kan dringen.
• Bevestig de ontvanger bijv. met klittenband of dubbelzijdige plakband in het model. In modellen met een RC-box
omwikkelt u de ontvanger met wat piepschuim, dat u borgt met een rubberband. Plaats de ontvanger weer in de RC-
box.
• Leg indien mogelijk de antennekabel niet in de buurt van andere kabels.
• Kort de antennekabel nooit in! Hierdoor neemt de reikwijdte zeer sterk af. Bundel de antennekabel ook nooit. Strek
de antennekabel en maak gebruik van een zog. antennebuisje, dat indien mogelijk verticaal uit het model wordt
gevoerd.
Overtollige antennekabel laat u gewoon los uit het uiteinde van het antennebuisje hangen.
Indien er met het antennebuisje resp. het model een rubberen dop werd meegeleverd, steekt deze dan op het
bovenste uiteinde van het antennebuisje. De rubberen dop dient voor de bevestiging van de antennekabel, zodat
deze niet kan wegglijden.
• Afhankelijk van het model waarbij de afstandsbediening wordt gebruikt, kan zowel de aansluiting als de
stroomvoorziening van de ontvanger en de servo's op verschillende manieren plaatsvinden:
Ontvangeraansluiting Verbrandingsmodel
CH1
CH2
B
(**) Opmerking: Bij een elektromodel met mechanische rijregelaar is voor de stroomvoorziening van de ontvanger
in elk geval een batterijbox of een aparte ontvangeraccu nodig. De op de mechanische rijregelaar gemonteerde
stroomvoorzieningsaansluiting mag niet worden gebruikt, omdat de spanning van 7,2 V op de stekker ( bij 6-cellige
rij-accu) voor de ontvanger en de aangesloten servo's te hoog is! De ontvanger resp. de servo's gaan stuk, de
garantie/waarborg gaat verloren!
Bij een elektromodel met elektronische rijregelaar is een aparte ontvangeraccu op aansluiting B alleen nodig als de
gebruikte motorregelaar geen BEC-schakeling heeft. Bij rijregelaars met BEC mag op aansluiting „B" niets worden
aangesloten! Nadere informatie leest u in de technische documentatie van de rijregelaar.
Als een afzonderlijke ontvangeraccu wordt gebruikt, raden wij aan een 5-cellige accupack te gebruiken
(bij batterijen slechts 4 cellen gebruiken!), bijv. een zogenaamde „Hump"-accupack.
Hierdoor wordt voorkomen dat op grond van de lagere uitgangsspanning van accu's (celspanning bij
accu's = 1.2V, bij batterijen = 1.5V) technische storingen ontstaan.
• Let op de juiste aansluiting van de stuurservo en de gas-/remservo (resp. de rijdregelaar). Indien de stekkers verkeerd
worden opgestoken, werken de ontvanger en de servo's resp. de rijdregelaar niet.
58
Stuurservo
Gasservo
Batterijbox/accu
Elektro-modelauto
Stuurservo
Rijregelaar/servo
(**)
Scheepsmodel
Roerservo
Rijregelaar/servo
(**)
