ModelCraft 51 78 88 Bedienungsanleitung
4-kanal / 2.4 ghz
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
4-Kanal-Fernsteueranlage 2.4 GHz
4-Channel Remote Control System 2.4 GHz
Télécommande à 4 canaux 2,4 GHz
4-kanaals afstandsbediening 2.4 GHz
Best.-Nr. / Item no. / N° de commande / Bestelnr.: 51 78 88
Bedienungsanleitung
Operating Instructions
Notice d'Emploi
Gebruiksaanwijzing
Seite 2 - 24
Page 25 - 47
Page 48 - 70
Pagina 71 - 93
Version 10/12
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für ModelCraft 51 78 88
Inhaltszusammenfassung für ModelCraft 51 78 88

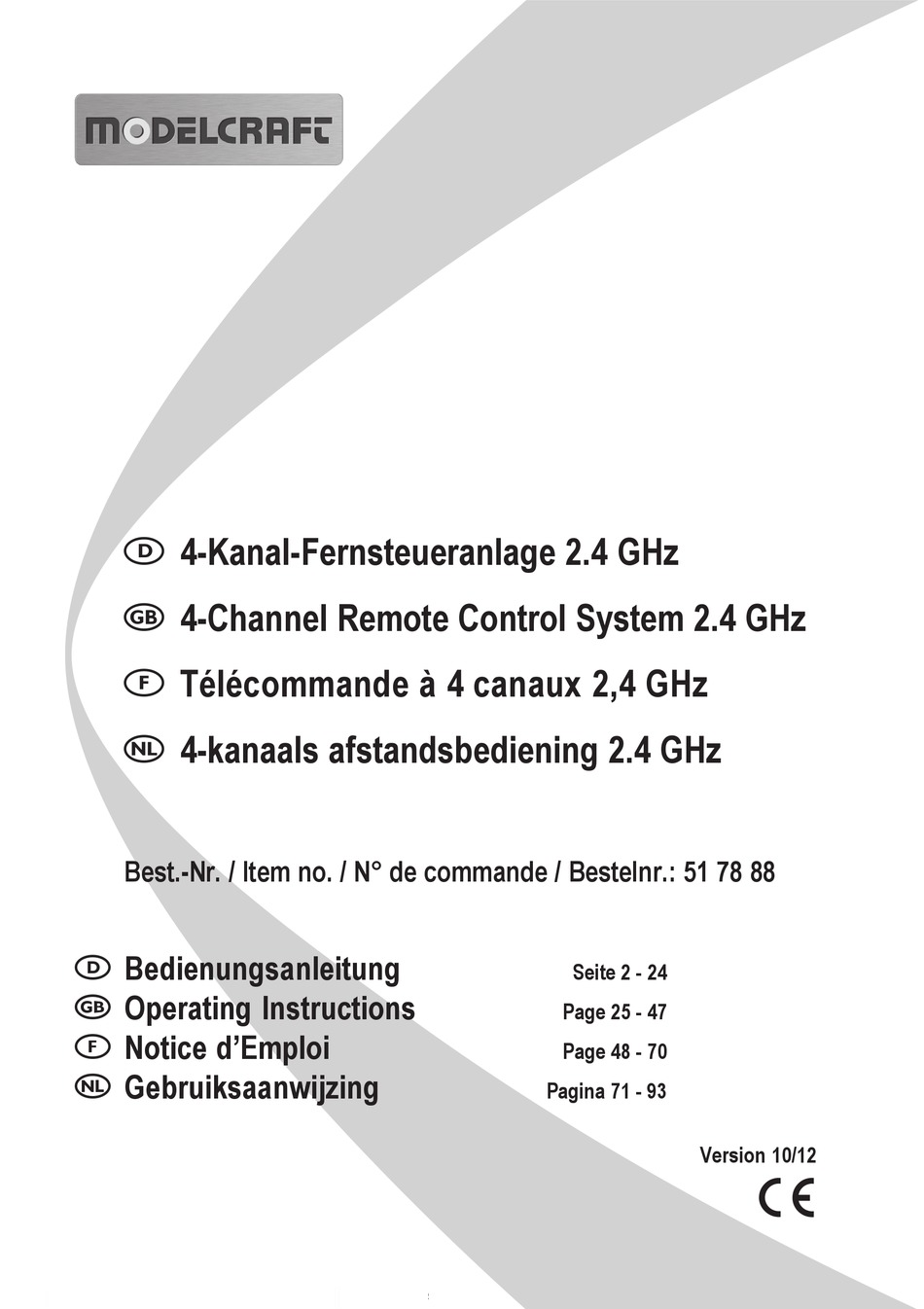

- Seite 1 4-Channel Remote Control System 2.4 GHz Télécommande à 4 canaux 2,4 GHz 4-kanaals afstandsbediening 2.4 GHz Best.-Nr. / Item no. / N° de commande / Bestelnr.: 51 78 88 Bedienungsanleitung Seite 2 - 24 Operating Instructions Page 25 - 47 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................................3 2. Bestimmungsgemäße Verwendung ........................4 3. Produktbeschreibung ............................4 4. Lieferumfang ................................ 4 5. Symbol-Erklärung ..............................5 6. Sicherheitshinweise ............................. 5 a) Allgemein ................................. 5 b) Betrieb ................................6 7. Batterie- und Akku-Hinweise ..........................7 8. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Die Fernsteuerung ist ausschließlich für den privaten Einsatz im Modellbaubereich mit den damit verbundenen Betriebs- zeiten ausgelegt. Für einen industriellen Einsatz, z.B. zur Steuerung von Maschinen oder Anlagen, ist dieses System nicht geeignet. Eine andere Verwendung als zuvor beschrieben, kann zur Beschädigung des Produktes mit den damit verbundenen Gefahren wie z.B. -
Seite 5: Symbol-Erklärung
5. Symbol-Erklärung Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. 6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. -
Seite 6: Betrieb
• Überprüfen Sie vor jeder Inbetriebnahme die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. defekte Steckverbindungen oder beschädigte Kabel. Sämtliche bewegten Teile müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen. •... -
Seite 7: Batterie- Und Akku-Hinweise
7. Batterie- und Akku-Hinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Umgang mit Batterien und Akkus. •... -
Seite 8: Bedienelemente Des Senders
8. Bedienelemente des Senders Bild 1 1 Senderantenne 2 Tragegriff 3 Binding-/PDM-Taster 4 Trimmschieber für die Höhenruder-Funktion 5 Steuerknüppel für Höhenruder- und Querruder-Funktion 6 Trimmschieber für die Querruder-Funktion 7 Ladebuchse 8 Funktions-Schalter 9 Mischer-Schalter 10 Reverse-Schalter 11 Trimmschieber für die Seitenruder-Funktion 12 Steuerknüppel für Seitenruder- und Motor-Funktion 13 Trimmschieber für die Motor-Funktion 14 LED-Anzeige für die Binding-Funktion und Unterspannung... -
Seite 9: Inbetriebnahme Des Senders
9. Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entspre- chenden Bildnummer angegeben. a) Ausrichten der Senderantenne Winkeln Sie die Senderantenne (siehe Bild 1, Pos. -
Seite 10: Einschalten Des Senders
Da im Ladestromkreis des Senders eine Schutzdiode integriert ist, können keine Ladegeräte eingesetzt werden, die den Ladestrom kurz unterbrechen, um die aktuelle Akkuspannung zu messen. In diesem Fall sind die Akkus zum Laden aus dem Sender zu nehmen. Achtung! Schließen Sie das Ladegerät nur dann an, wenn Sie Akkus (1,2 V/ Zelle) im Sender eingelegt haben. Versuchen Sie niemals Batterien (1,5 V/Zelle) mit einem Ladegerät wieder aufzuladen. -
Seite 11: Inbetriebnahme Des Empfängers
10. Inbetriebnahme des Empfängers a) Empfängeranschluss Der Empfänger bietet Ihnen die Anschlussmöglichkeit für 4 Servos (Empfängerausgang 1, 2, 3, 4), die später im Mo- dell folgende Steuerfunktionen zugewiesen bekommen: CH1 = Querruder-Servo CH2 = Höhenruder-Servo CH3 = Gas-Servo/Flugregler CH4 = Seitenruder-Servo Der Empfängerausgang 5 wird nicht genutzt und am Empfängerausgang B/6 wird eine Batteriebox (1) oder ein Empfängerakku angeschlossen. -
Seite 12: Montage Des Empfängers
b) Montage des Empfängers Die Montage des Empfängers ist grundsätzlich immer vom Modell abhängig. Aus diesem Grund sollten Sie sich bezüglich des Einbaus an die Empfehlungen des Modellherstellers halten. Unabhängig davon sollten Sie immer versuchen den Empfänger so zu montieren, dass er vor Staub, Schmutz, Feuchtigkeit und Vibrationen optimal ge- schützt ist. -
Seite 13: Montage Der Servos
11. Montage der Servos Der Einbau eines Servos (nicht im Lieferumfang enthalten) ist immer vom jeweils verwendeten Modell abhängig. Genaue Informationen diesbezüglich sind den Bauunter- lagen des Modells zu entnehmen. Grundsätzlich sollten Sie jedoch versuchen die Servos (1) schwingungsgedämpft zu verschrauben. Dazu werden den Servos im Regelfall Gummitüllen (2) mit Metallhülsen (3) beigelegt. -
Seite 14: Überprüfen Der Servo-Laufrichtungen
12. Überprüfen der Servo-Laufrichtungen Schließen Sie die im Modell eingesetzten Servos am Empfänger an. Beachten Sie dabei die zuvor beschriebene Belegung der Empfängerausgänge. Sollte Ihr Modell mit zwei Querruder-Servos ausgestattet sein, besteht die Möglichkeit beide Servos mit Hilfe eines V-Kabels an einem Empfängerausgang zu betreiben. Nehmen Sie anschließend den Sender und danach den Empfänger in Betrieb. - Seite 15 Schematische Darstellung der Ruderausschläge bei den jeweiligen Steuerknüppel-Bewegungen: Bild 10...
-
Seite 16: Umschalten Der Servo-Laufrichtungen
13. Umschalten der Servo-Laufrichtungen Falls die Ruderbewegungen nicht entsprechend Abbildung 10 ausfallen, haben Sie die Möglichkeit, mit Hilfe der Reverse-Schalter (siehe auch Bild 1, Pos. 10) die Laufrich- tung jedes einzelnen Servos umzuschalten. Die Schalter sind wie folgt zugeordnet: CH1 = Querruder-Servo CH2 = Höhenruder-Servo CH3 = Gas-Servo/Flugregler... -
Seite 17: A) Delta-Mischer
a) Delta-Mischer Bei einem Deltaflugmodell mit dreieckförmiger Tragfläche müssen die Querruder auch die Höhenruder-Funktion mit übernehmen. Aus diesem Grund werden beim Deltamischer die Kanäle CH1 (Querruder) und CH2 (Höhenruder) miteinander gemischt, damit bei der Querruder- oder bei der Höhenruder-Steuerung immer beide Servos laufen. Das Servo der rechten Tragfläche muss am Empfängerausgang CH1 und das Servo in der linken Tragfläche muss am Empfängerausgang CH2 angeschlossen werden. -
Seite 18: B) V-Leitwerk-Mischer
b) V-Leitwerk-Mischer Bei einem Flugmodell mit V-Leitwerk müssen die Höhenruder- auch die Seitenruder-Funktion mit übernehmen. Aus diesem Grund werden beim V-Leitwerk-Mischer die Kanäle CH2 (Höhenruder) und CH4 (Seitenruder) miteinander gemischt, damit bei der Höhenruder- oder bei der Seitenruder-Steuerung immer beide Servos laufen. Das Servo der rechten Ruderklappe des V-Leitwerkes muss am Empfängerausgang CH4 und das Servo der linken Ruderklappe des V-Leitwerkes muss am Empfängerausgang CH2 angeschlossen werden. -
Seite 19: Binding-Funktion
15. Binding-Funktion Damit Sender und Empfänger miteinander funktionieren, müssen sie durch die gleiche digitale Codierung aneinander gebunden werden. Im Lieferzustand sind Sender und Empfänger aufeinander abgestimmt und können sofort einge- setzt werden. Die Erneuerung der Bindungseinstellung ist in erster Linie nach einem Sender- bzw. Empfängerwechsel oder zur Behebung von Störungen erforderlich. -
Seite 20: Fail Safe-Einstellung
16. Fail Safe-Einstellung Mit Hilfe der Fail Safe-Einstellung haben Sie die Möglichkeit, die Servos in eine bestimmte Stellung laufen zu lassen, falls der Empfänger kein Sendersignal mehr erhält. Sollte der Sender während des Fluges ausfallen, kann so z.B. automatisch der Motor gedrosselt werden, damit das Modell nicht unkontrolliert davonfliegen kann. Um die Fail Safe-Stellung der vier Steuerkanäle einzustellen, gehen Sie wie folgt vor: •... -
Seite 21: Reichweitentest
17. Reichweitentest Vor dem ersten Start ist es erforderlich, die Reichweite der Fernsteueranlage zu testen. Dazu besteht die Möglichkeit, den Sender mit reduzierter Sendeleistung zu betreiben. Beim Reichweitentest sollte das Modell mit laufendem Motor von einem Helfer in ca. 1 m Höhe sicher gehalten werden. -
Seite 22: Wartung Und Pflege
18. Wartung und Pflege Äußerlich sollte die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflächen der Gehäuse beschädigt werden könnten. 19. Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß... -
Seite 23: Beheben Von Störungen
20. Beheben von Störungen Auch wenn das Modell und die Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurden, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie even- tuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht... -
Seite 24: Technische Daten
21. Technische Daten a) Sender Frequenzbereich: ........ 2,4 GHz Modulation ........... FHSS Kanalzahl: ..........4 Betriebsspannung: ......4,2 - 6 V/DC über 4 Mignon-Batterien oder Akkus Abmessungen (B x H x T): ....175 x 210 x 85 mm Gewicht inkl. -
Seite 96: Legal Notice
Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
