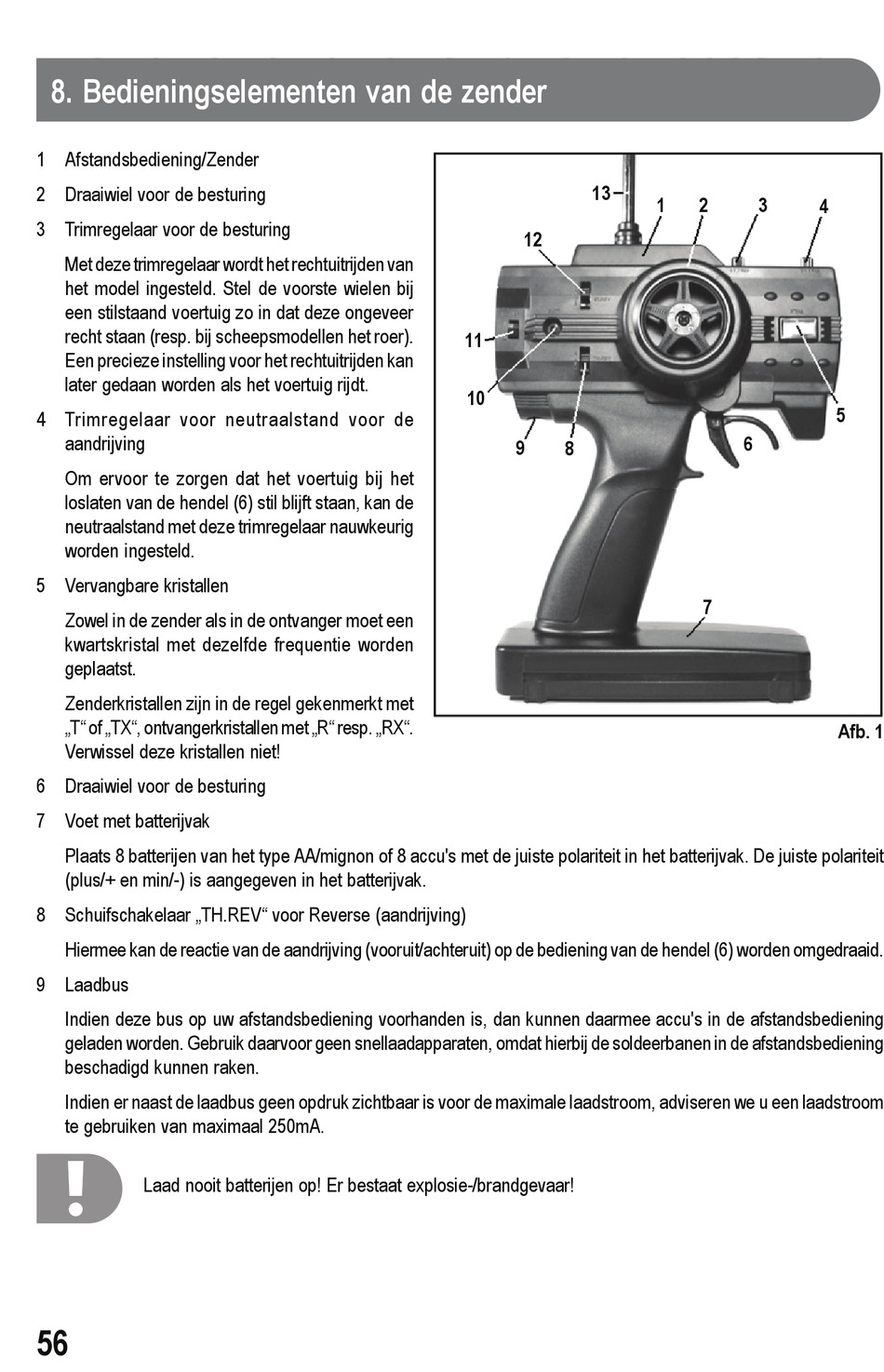

8. Bedieningselementen van de zender

1 Afstandsbediening/Zender
2 Draaiwiel voor de besturing
3 Trimregelaar voor de besturing
Met deze trimregelaar wordt het rechtuitrijden van
het model ingesteld. Stel de voorste wielen bij
een stilstaand voertuig zo in dat deze ongeveer
recht staan (resp. bij scheepsmodellen het roer).
Een precieze instelling voor het rechtuitrijden kan
later gedaan worden als het voertuig rijdt.
4 Trimregelaar voor neutraalstand voor de
aandrijving
Om ervoor te zorgen dat het voertuig bij het
loslaten van de hendel (6) stil blijft staan, kan de
neutraalstand met deze trimregelaar nauwkeurig
worden ingesteld.
5 Vervangbare kristallen
Zowel in de zender als in de ontvanger moet een
kwartskristal met dezelfde frequentie worden
geplaatst.
Zenderkristallen zijn in de regel gekenmerkt met
„T" of „TX", ontvangerkristallen met „R" resp. „RX".
Verwissel deze kristallen niet!
6 Draaiwiel voor de besturing
7 Voet met batterijvak
Plaats 8 batterijen van het type AA/mignon of 8 accu's met de juiste polariteit in het batterijvak. De juiste polariteit
(plus/+ en min/-) is aangegeven in het batterijvak.
8 Schuifschakelaar „TH.REV" voor Reverse (aandrijving)
Hiermee kan de reactie van de aandrijving (vooruit/achteruit) op de bediening van de hendel (6) worden omgedraaid.
9 Laadbus
Indien deze bus op uw afstandsbediening voorhanden is, dan kunnen daarmee accu's in de afstandsbediening
geladen worden. Gebruik daarvoor geen snellaadapparaten, omdat hierbij de soldeerbanen in de afstandsbediening
beschadigd kunnen raken.
Indien er naast de laadbus geen opdruk zichtbaar is voor de maximale laadstroom, adviseren we u een laadstroom
te gebruiken van maximaal 250mA.
Laad nooit batterijen op! Er bestaat explosie-/brandgevaar!
56
13
12
11
10
9 8
1 2 3
4
6
7
5
Afb. 1
