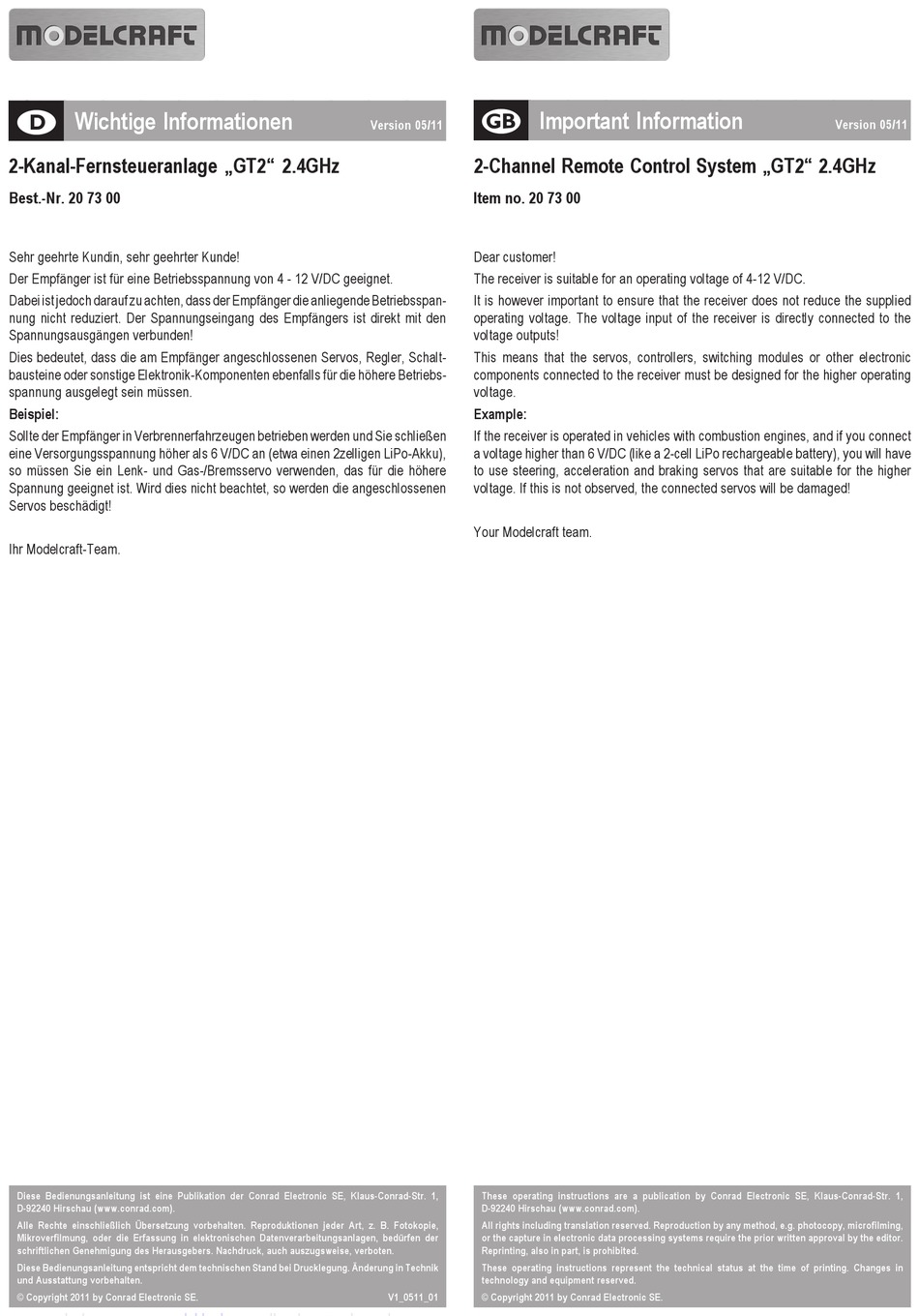

Wichtige Informationen

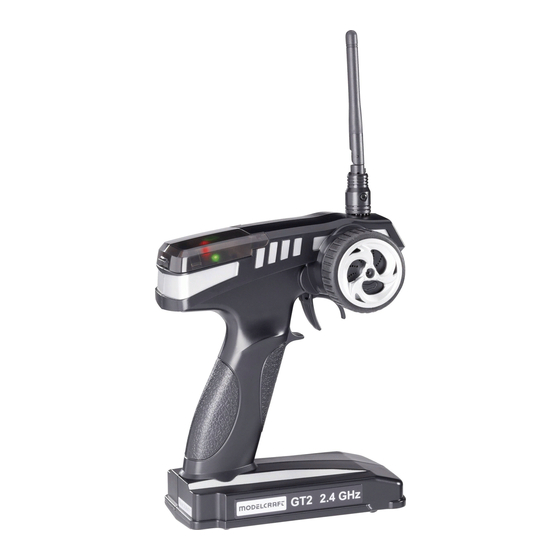

2-Kanal-Fernsteueranlage „GT2" 2.4GHz
Best.-Nr. 20 73 00
Sehr geehrte Kundin, sehr geehrter Kunde!
Der Empfänger ist für eine Betriebsspannung von 4 - 12 V/DC geeignet.
Dabei ist jedoch darauf zu achten, dass der Empfänger die anliegende Betriebsspan-
nung nicht reduziert. Der Spannungseingang des Empfängers ist direkt mit den
Spannungsausgängen verbunden!
Dies bedeutet, dass die am Empfänger angeschlossenen Servos, Regler, Schalt-
bausteine oder sonstige Elektronik-Komponenten ebenfalls für die höhere Betriebs-
spannung ausgelegt sein müssen.
Beispiel:
Sollte der Empfänger in Verbrennerfahrzeugen betrieben werden und Sie schließen
eine Versorgungsspannung höher als 6 V/DC an (etwa einen 2zelligen LiPo-Akku),
so müssen Sie ein Lenk- und Gas-/Bremsservo verwenden, das für die höhere
Spannung geeignet ist. Wird dies nicht beachtet, so werden die angeschlossenen
Servos beschädigt!
Ihr Modelcraft-Team.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2011 by Conrad Electronic SE.
Important Information
Version 05/11
2-Channel Remote Control System „GT2" 2.4GHz
Item no. 20 73 00
Dear customer!
The receiver is suitable for an operating voltage of 4-12 V/DC.
It is however important to ensure that the receiver does not reduce the supplied
operating voltage. The voltage input of the receiver is directly connected to the
voltage outputs!
This means that the servos, controllers, switching modules or other electronic
components connected to the receiver must be designed for the higher operating
voltage.
Example:
If the receiver is operated in vehicles with combustion engines, and if you connect
a voltage higher than 6 V/DC (like a 2-cell LiPo rechargeable battery), you will have
to use steering, acceleration and braking servos that are suitable for the higher
voltage. If this is not observed, the connected servos will be damaged!
Your Modelcraft team.
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming,
or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in
technology and equipment reserved.
V1_0511_01
© Copyright 2011 by Conrad Electronic SE.
Version 05/11
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für ModelCraft 20 73 00
Inhaltszusammenfassung für ModelCraft 20 73 00
- Seite 1 Version 05/11 2-Kanal-Fernsteueranlage „GT2“ 2.4GHz 2-Channel Remote Control System „GT2“ 2.4GHz Best.-Nr. 20 73 00 Item no. 20 73 00 Sehr geehrte Kundin, sehr geehrter Kunde! Dear customer! Der Empfänger ist für eine Betriebsspannung von 4 - 12 V/DC geeignet.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................................3 2. Bestimmungsgemäße Verwendung ........................3 3. Produktbeschreibung ............................4 4. Lieferumfang ................................ 4 5. Symbol-Erklärung ..............................4 6. Sicherheitshinweise ............................. 5 a) Allgemein ................................. 5 b) Betrieb ................................6 7. Batterie- und Akku-Hinweise ..........................7 8. -
Seite 5: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. -
Seite 6: Produktbeschreibung
3. Produktbeschreibung Mit der 2-Kanal Fernsteuerung besitzen Sie ein Funkfernsteuersystem, das ideal für Modellfahrzeuge oder Modell- schiffe geeignet ist. Über die beiden proportionalen Steuerkanäle sind die Fahr- und die Lenkfunktionen unabhängig voneinander fernbe- dienbar. Das ergonomisch geformte Gehäuse liegt komfortabel in der Hand und ermöglicht so eine bequeme Bedienung des Senders sowie eine sichere Steuerung des Modells. -
Seite 7: Sicherheitshinweise
6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 8: Betrieb
b) Betrieb • Sollten Sie noch nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfügen, so wenden Sie sich an einen erfahrenen Modellsportler oder an einen Modellbau-Club. • Schalten Sie bei der Inbetriebnahme immer zuerst den Sender ein. Erst danach darf der Empfänger im Modell eingeschaltet werden. -
Seite 9: Batterie- Und Akku-Hinweise
7. Batterie- und Akku-Hinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 10: Bedienelemente Des Senders
9. Bedienelemente des Senders Vorderseite: 1. Senderantenne 2. Steuerrad für die Lenkfunktion 3. Bedienhebel für die Fahrfunktion 4. Senderfuß mit integriertem Batteriefach 5. Bedienfeld-Abdeckung Bedienfeld (unter der Abdeckung): Wenn Sie die Bedienfeld-Abdeckung nach oben aufklap- pen, haben Sie Zugang zu den weiteren Bedienelementen des Senders. -
Seite 11: Inbetriebnahme Des Senders
10. Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entspre- chenden Bildnummer angegeben. a) Einlegen der Batterien/Akkus Zur Stromversorgung des Senders benötigen Sie 8 Alkaline-Batterien oder Akkus der Größe Mignon (AA). -
Seite 12: Einschalten Des Senders
Da im Ladestromkreis des Senders eine Schutzdiode integriert ist, können keine Ladegeräte eingesetzt werden, die den Ladestrom kurz unterbrechen, um die aktuelle Akkuspannung zu messen. In diesem Fall sind die Akkus zum Laden aus dem Sender zu nehmen. Um Beschädigungen der internen Leiterbahnen und Anschlüsse zu vermeiden, setzen Sie bitte keine Schnellladege- räte ein. -
Seite 13: Inbetriebnahme Des Empfängers
11. Inbetriebnahme des Empfängers a) Empfängeranschluss Der Empfänger bietet Ihnen die Anschlussmöglichkeit für 3 Servos (Empfängerausgang CH1, CH2, CH3/BIND) und ei- nen Empfängerakku (VCC). Die Anschlüsse sind für verpolungssichere Futaba-Steck- verbinder ausgelegt und können bei Bedarf auch mit JR- Steckern genutzt werden. -
Seite 14: Montage Des Empfängers
Da der Sender neben der Fahr- und Lenkfunktion keinen weiteren Steuerkanal unterstützt, wird der Ausgang CH3 nur für die Binding-Funktion genutzt. ** Bei einem Elektromodell mit mechanischem Fahrtregler wird für die Stromversorgung des Empfängers in jedem Fall eine Batteriebox bzw. ein separater Empfängerakku benötigt. Der am mechanischen Fahrtregler montierte Stromversorgungsanschluss darf nicht verwendet werden, da die am Stecker anliegende Spannung von 7,2 V (bei 6zelligem Fahrakku) für die angeschlossenen Servos zu hoch ist! *** Bei einem Elektromodell mit elektronischem Fahrtregler ist ein separater Empfängerakku am Anschluss VCC nur... -
Seite 15: Montage Der Servos
12. Montage der Servos Der Einbau eines Servos (1) ist immer vom jeweils verwen- deten Modell abhängig. Genaue Informationen diesbezüg- lich sind den Bauunterlagen des Modells zu entnehmen. Grundsätzlich sollten Sie jedoch versuchen die Servos schwingungsgedämpft zu verschrauben. Dazu werden den Servos im Regelfall Gummitüllen (2) mit Metallhülsen (3) beigelegt. -
Seite 16: Überprüfen Der Lenk- Und Fahrfunktion
13. Überprüfen der Lenk- und Fahrfunktion Schließen Sie nun die in Ihrem Modell verwendeten Servos bzw. Fahrtregler und die Stromversorgung am Empfänger Damit das Modell beim Überprüfen der Steuer- und Fahrfunktion nicht ungewollt losfährt, setzen Sie das Modell mit dem Chassis auf eine geeignete Unterlage (Holzklotz o.ä). Die Räder sollten frei drehen kön- nen. -
Seite 17: Prüfen Der Fahrfunktion
Tipp aus der Praxis: Der Trimmregler für die Lenkfunktion steht dann exakt in der Mitte, wenn sich der Servohebel beim test- weisen Betätigen des Revers-Schalters nicht mehr bewegt. Das Steuerrad muss sich dabei in der Mittel- stellung befinden. Falls sich der Lenkausschlag beim Betrieb des Modells als zu groß herausstellen sollte, kann er mit Hilfe des Dual Rate-Reglers für die Lenkfunktion (siehe Bild 2, Pos. -
Seite 18: Binding-Funktion
14. Binding-Funktion Damit Sender und Empfänger miteinander funktionieren, müssen sie durch die gleiche digitale Codierung aneinander gebunden werden. Im Lieferzustand sind Sender und Empfänger aufeinander abgestimmt und können sofort einge- setzt werden. Die Erneuerung der Bindungseinstellung ist in erster Linie nach einem Sender- bzw. Empfängerwechsel oder zur Behebung von Störungen erforderlich. -
Seite 19: Einstellen Der Fail-Safe-Funktion
16. Einstellen der Fail-Safe-Funktion Ihr Fernsteuerempfänger bietet Ihnen die Möglichkeit, das Gas-Servo in eine bestimmte Stellung zu bringen, wenn im Falle einer Störung kein korrektes Fernsteuersignal mehr empfangen wird. Wenn die Leerlauf-Stellung (Mittelstellung des Bedienhebels für die Fahrfunktion) als Fail-Safe-Stellung gewählt wird, rollt das Fahrzeug automatisch aus, wenn die Funkübertragung gestört wird oder das Modell mit Vollgas aus dem Senderbereich der Fernsteuerung fährt. -
Seite 20: Wartung Und Pflege
17. Wartung und Pflege Äußerlich sollte die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflächen der Gehäuse beschädigt werden könnten. 18. Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß... -
Seite 21: Beheben Von Störungen
19. Behebung von Störungen Auch wenn diese Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehl- funktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Problem Abhilfe •... -
Seite 22: Technische Daten
20. Technische Daten a) Sender Frequenzbereich: ........ 2,4 GHz Kanalzahl: ..........2 Betriebsspannung: ......9,6 - 12 V/DC über 8 Mignon-Batterien oder Akkus Abmessungen (B x H x T): ....Ca. 159 x 235 x 85 mm Gewicht inkl. Akkus: ......Ca. 534 g b) Empfänger Frequenzbereich: ........ -
