Abus TVCC75200 Bedienungsanleitung Seite 91

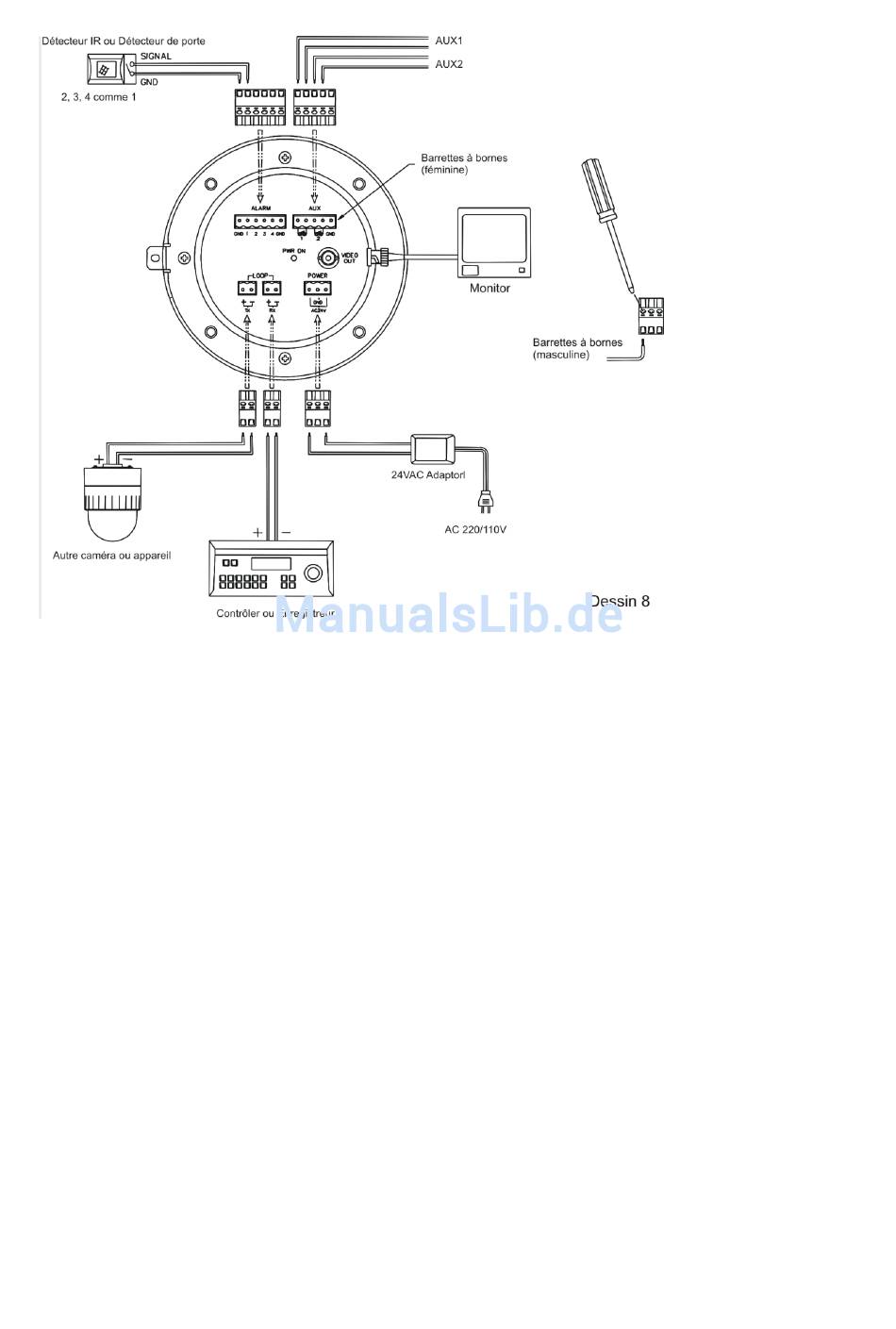

1. Alarme: 4 entrées alarme
2. AUX: Sortie relais
Grâce à la sortie relais vous pouvez activer/désactiver des
récepteurs électriques (par exemple l'illumination).
3. RX: Entrée RS485
4. TX: Sortie RS485
Ici vous pouvez connecter d'autres caméras/appareils.
5. Vidéo Out: Sortie vidéo pour connecteur BNC
6. Power: Connexion à l'alimentation électrique 24 V AC
Attention aux raccordements! Ne liez en aucun cas le fil électrique conducteur
avec GND (prise de terre, PIN central)!
7. PWR ON: Affichage de l'état de l'alimentation
91
