Abus TVCC12020 Bedienungsanleitung

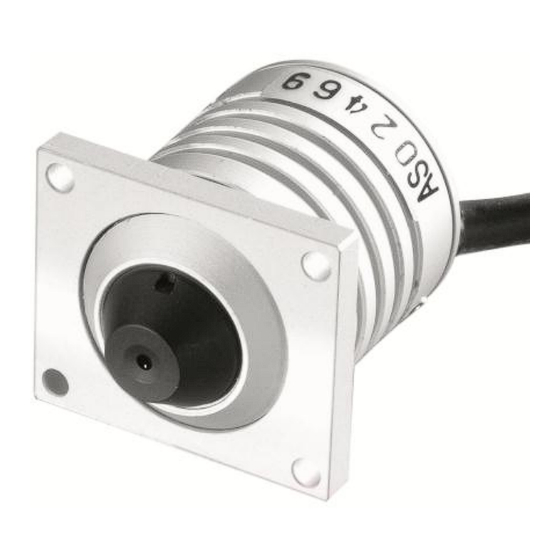

Pinhole super mini camera
Verwandte Anleitungen für Abus TVCC12020
Inhaltszusammenfassung für Abus TVCC12020

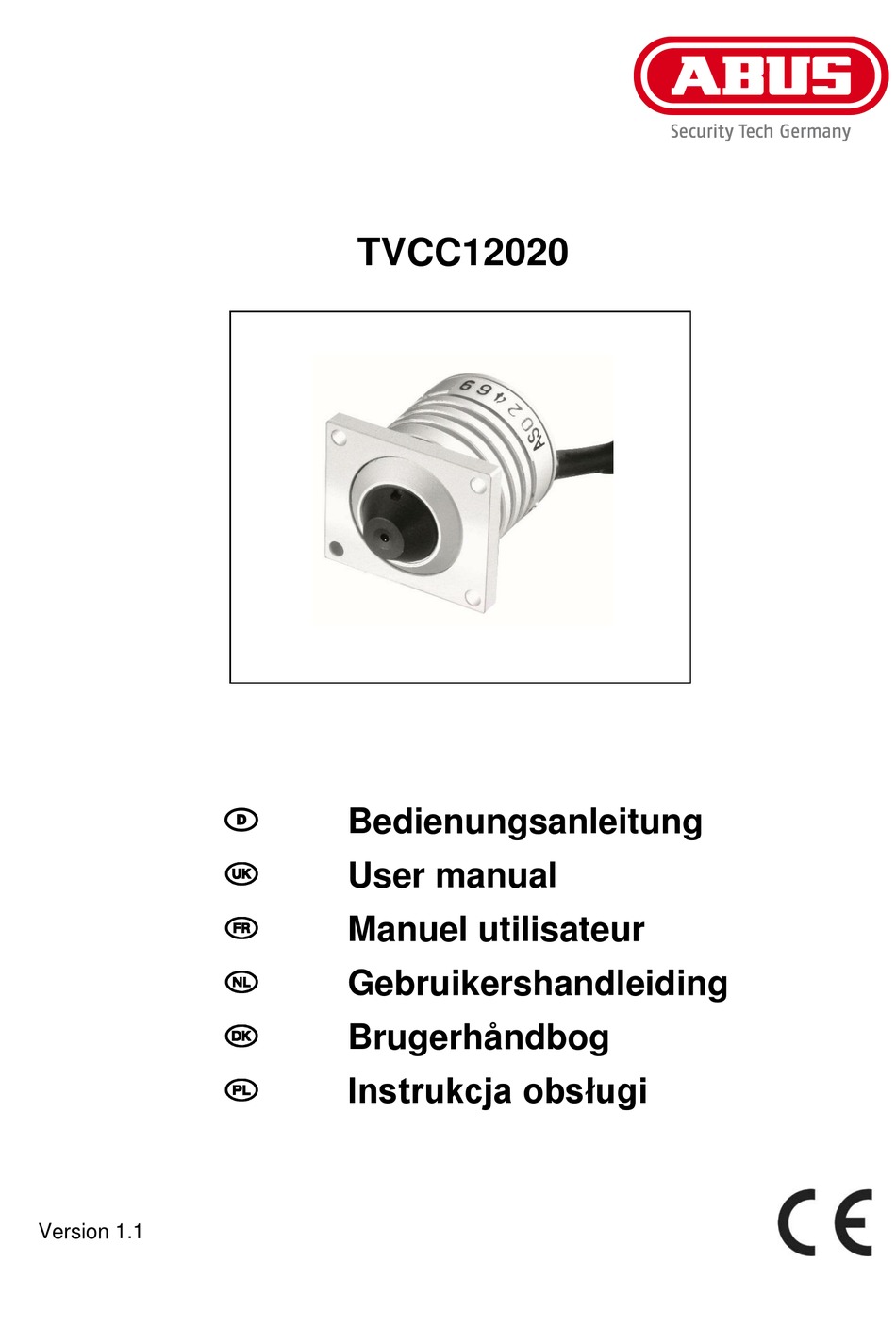

- Seite 1 TVCC12020 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Instrukcja obsługi Version 1.1...
- Seite 2 Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6.
- Seite 3 Nadelöhr Super-Mini-Kamera TVCC12020 Bedienungsanleitung Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite www.abus.com Version 1.1 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
- Seite 4 Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird...
-
Seite 5: Wichtige Sicherheitshinweise
Deutsch Wichtige Sicherheitshinweise Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 6: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Bestimmungsgemäße Verwendung ..................... 7 Symbolerklärung ............................ 7 Lieferumfang ............................7 Merkmale und Funktionen ........................7 Gerätebeschreibung ..........................8 5.1 Überblick – Typennummer ......................8 5.2 Auspacken ............................8 Montage ..............................8 6.1 Montieren der Kamera ........................8 6.2 Stromversorgung ..........................9 6.3 Anbringung des Video-Kabels ...................... -
Seite 7: Bestimmungsgemäße Verwendung
Deutsch 1. Bestimmungsgemäße Verwendung Die Nadelöhr Super-Mini-Kamera ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät oder einem Überwachungsmonitor. Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „4. Merkmale und Funktionen“. Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. -
Seite 8: Gerätebeschreibung
Deutsch 5. Gerätebeschreibung 5.1 Überblick – Typennummer Artikelnummer TVCC12020 Auflösung 520 TVL Objektiv 3.7 mm IR-Schwenkfilter (ICR) Betriebsspannung 12 V DC 5.2 Auspacken Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt. Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie... -
Seite 9: Stromversorgung
Deutsch 6.2 Stromversorgung Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung der Kamera übereinstimmen. (1) Videosignal (BNC) (2) Spannungsversorgung 12VDC (5.5x2.1mm) Die Kameras verfügen über eine 12 VDC Spannungsversorgung. Bitte beachten Sie beim Anschluss auf die Polarität. -
Seite 10: Wartung Und Reinigung
Deutsch 7. Wartung und Reinigung 7.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 11: Technische Daten
Deutsch 9. Technische Daten Typennummer TVCC12020 Bildaufnehmer 1/4” Sony CCD Sony Effio-E Kameratyp Nadelöhr Super Mini Kamera Auflösung 520 TVL Bildelemente (total) 537(H) x 597(V) Bildelemente (effektiv) 512(H) x 582(V) Objektiv 3,7 mm, Nadelöhr-Objektiv Horizontaler Blickwinkel 51° Objektivsteuerung Mindestbeleuchtung (Farbe) 0,05 Lux @ F2.0... - Seite 57 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
