4.2 Deckenbefestigung Aufbau-Ausführung für hängende Decken
Die Aufbau-Ausführung (im Lieferumfang enthalten) ist für hängende Decken mit einem
Mindestabstand von 4 cm zwischen hängender Deckenplatte und Decke geeignet. Das komplette
Kameragehäuse ist nach dem Einbau sichtbar.
1. Achten Sie bei der Wahl der Deckenplatte darauf, dass diese stabil genug ist, ein Gewicht
von ca. 2 kg zu tragen.
2. Schneiden Sie ein Loch mit einem Durchmesser von 145 mm in die Deckenplatte.
Befestigen Sie den Sicherheitsdraht an einer Aufhängung, um die Kamera vor dem
Herunterfallen zu sichern. Befestigen Sie das andere Ende des Sicherheitsdrahtes an der

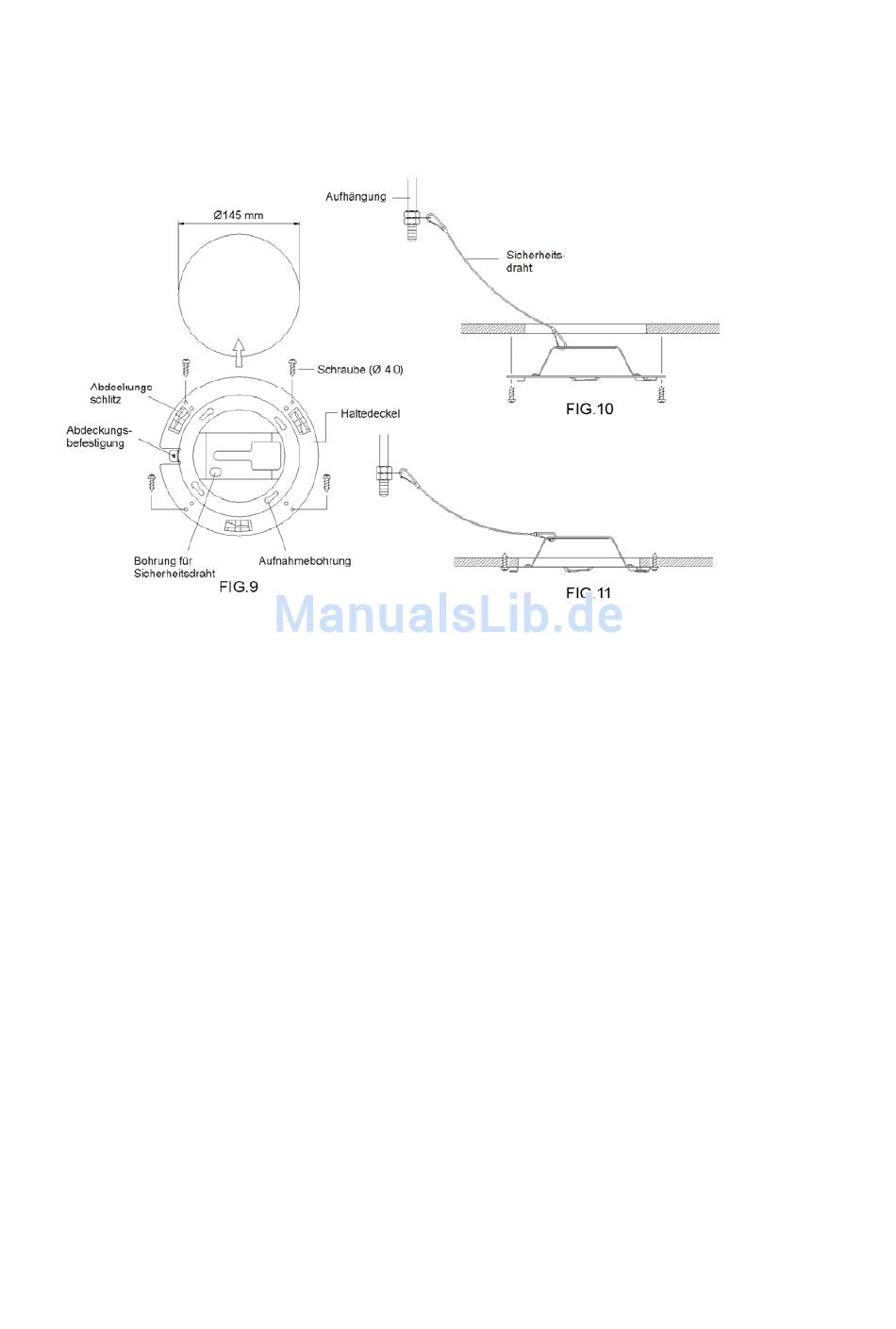

Bohrung für den Sicherheitsdraht am Halter (FIG. 10).
3. Fixieren Sie den Haltedeckel mit vier Schrauben (Ø4.0mm Blechschrauben, FIG.11) an der
Deckenplatte.
4. Binden Sie mit Hilfe der Kabelbinder die einzelnen Leitungen aneinander (FIG.12).
5. Legen Sie die Kabel durch den Haltedeckel.
Legen Sie den Haltedeckel in das Loch der Deckenplatte (FIG.12).
11
