9.2 RS-485 Abschusswiderstand

Der 1. Pin des DIP Schalter 2 wird zum 100 Ω Abschluss des RS485-Bus verwendet.

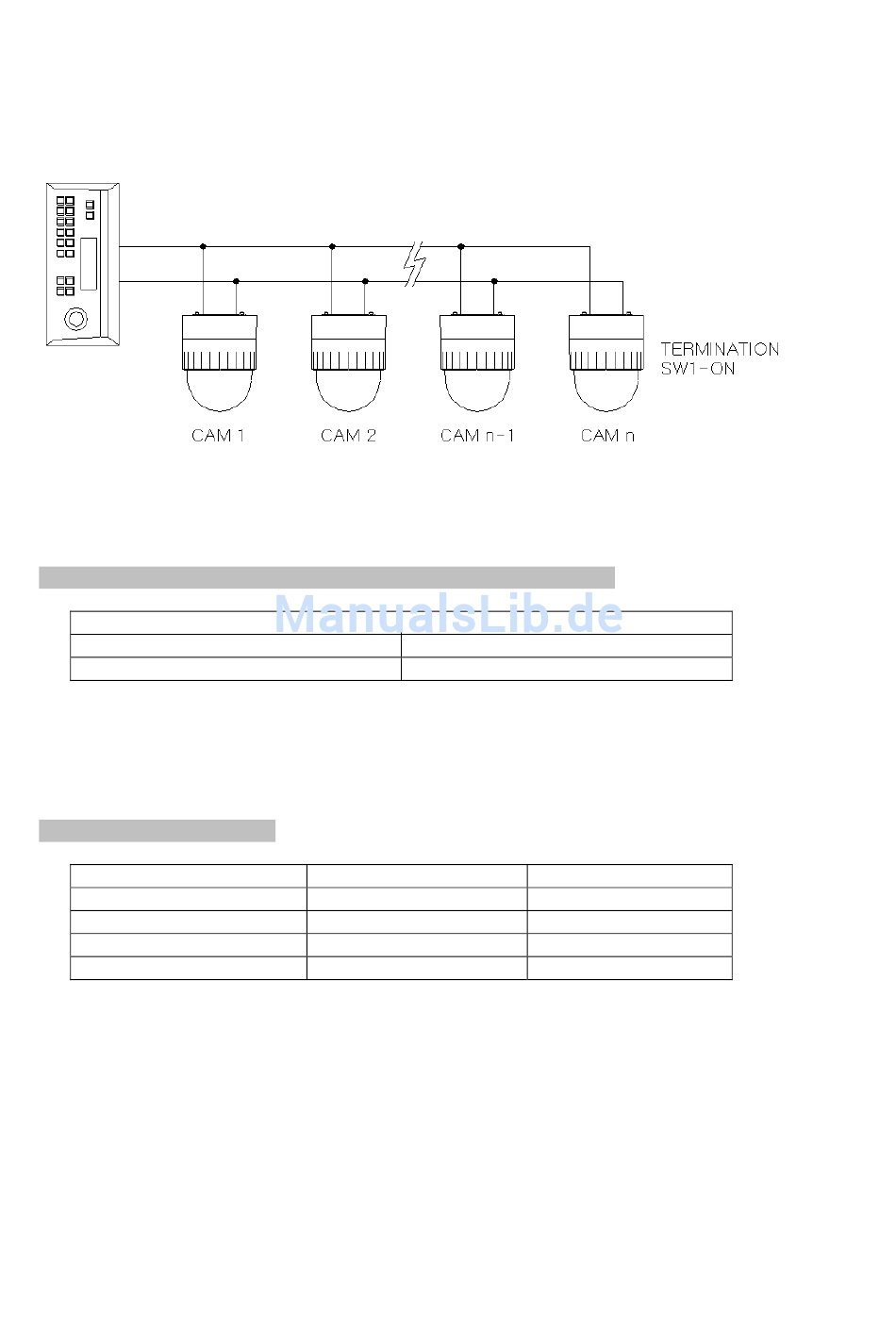

Schalten Sie den Pin nur bei der letzten am Bus angeschlossenen Kamera/Gerät auf ON (siehe
Bild CAM n). Schalten Sie den Schalter auf ON, wenn Sie nur eine Kamera verwenden.
9.3 RS-485 Abschusswiderstand
Der 3. und 4. Pin des DIP Schalter 2 werden zur Protokoll-Einstellung verwendet:
Werkseinstellung: Pelco-D oder Pelco-P (Automatische Erkennung)
3. und 4. Pin Schalter 2
OFF / OFF
ON / ON

9.4 Baud Rate Einstellung

Der 7. und 8. Pin des DIP Schalter 2 wird zur Baud Rate Einstellung verwendet.
Werkseinstellung: 2400bps.
7. Pin DIP Schalter 2
OFF
OFF
ON
ON
Pelco-D oder Pelco-P
Maxpro protocol
8. Pin DIP Schalter 2
OFF
ON
OFF
ON
41
BAUD RATE
Nicht verwendet
2400bps
4800bps
9600bps
