Abus TVCC40020 Bedienungsanleitung
Verwandte Anleitungen für Abus TVCC40020
Inhaltszusammenfassung für Abus TVCC40020

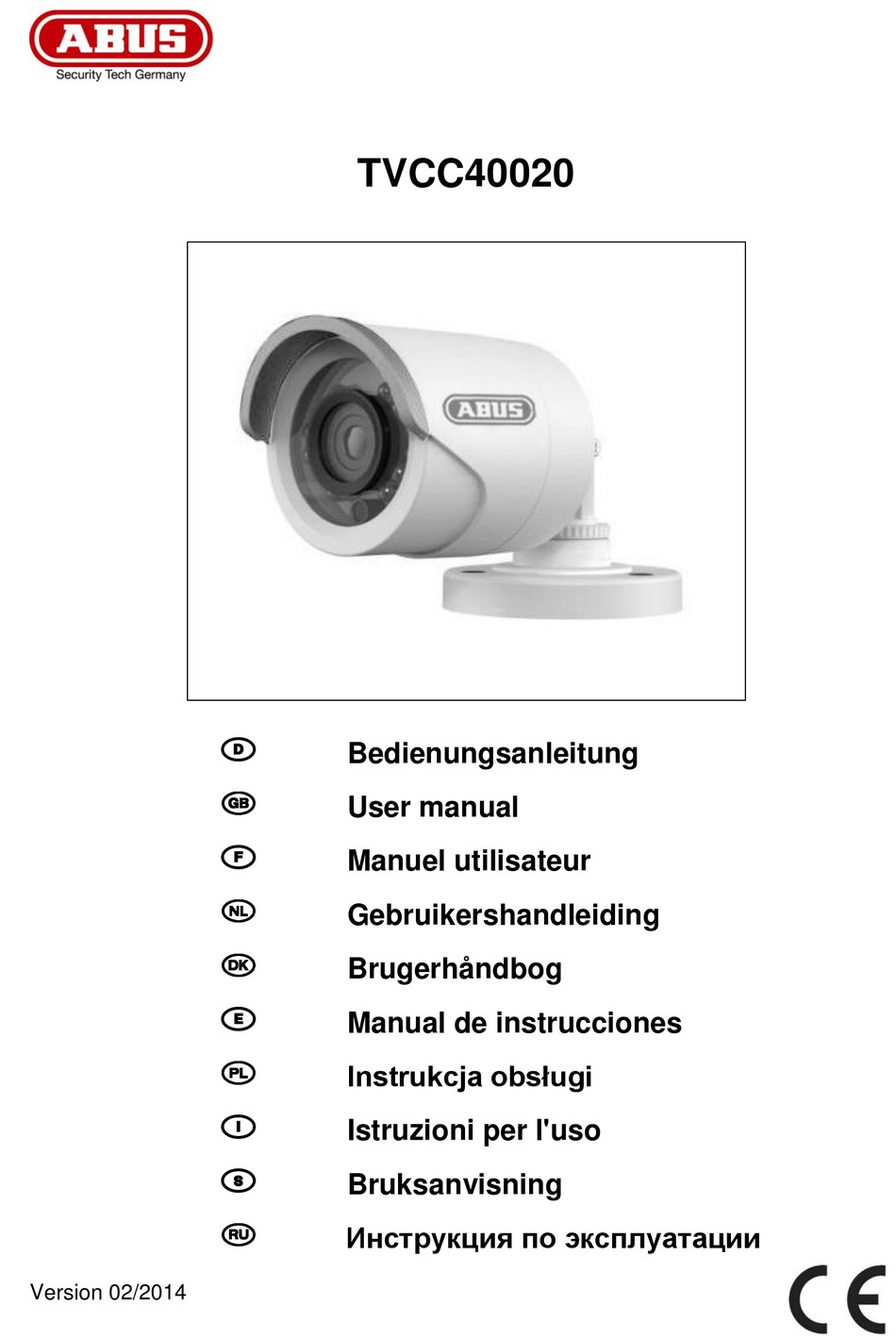

- Seite 1 TVCC40020 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Manual de instrucciones Instrukcja obsługi Istruzioni per l'uso Bruksanvisning Инструкция по эксплуатации Version 02/2014...
- Seite 2 Diese Bedienungsanleitung enthält wichtige Este manual de instrucciones contiene Hinweise zur Inbetriebnahme und indicaciones importantes para la puesta en Handhabung. funcionamiento y para la utilización. Achten Sie hierauf, auch wenn Sie dieses Tenga esto en cuenta, también cuando Produkt an Dritte weitergeben. transfiera este aparato a terceras personas.
- Seite 3 TVCC40020 Bedienungsanleitung Version 02/2014 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei... -
Seite 5: Symbolerklärung
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. - Seite 6 Deutsch Sicherheitshinweise Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz / 12 VDC, 1,5 A (im Lieferumfang) Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.
-
Seite 7: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Bestimmungsgemäße Verwendung ................. 8 Lieferumfang ......................8 Merkmale und Funktionen ..................8 Beschreibung der Kamera ..................9 Montage / Installation ....................9 Montage der Kamera ..................9 Ausrichtung der Kamera ................10 Stromversorgung ..................10 Anbringung des Video-Kabels ..............10 Wartung und Reinigung .................. -
Seite 8: Bestimmungsgemäße Verwendung
Deutsch 1. Bestimmungsgemäße Verwendung Die Außenkamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Dank der Schutzklasse IP66 kann sie sowohl innen als auch außen eingesetzt werden. Die Tag/Nacht Außendomekamera ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie dient zur Viedeoüberwachung in Verbindung mit einem Aufzeichnungsgerät oder einem Überwachungsmonitor. -
Seite 9: Beschreibung Der Kamera
Deutsch 4. Beschreibung der Kamera Befestigungsplatte Kamera mit Sonnendach IR-LEDs Objektiv Videosignal Spannungsversorgung 5. Montage / Installation 5.1 Montage der Kamera ACHTUNG! Während der Montage muss die Kamera von der Netzspannung getrennt sein. Benutzen Sie die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher und setzen Sie die Dübel ein.Führen Sie das Kabel durch die seitliche Öffung und fixieren Sie die Kamera mit den beigelegten Schrauben. -
Seite 10: Ausrichtung Der Kamera
Deutsch 5.2 Ausrichtung der Kamera Die Ausrichtung der Kamera kann in 3 Achsen durchgeführt werden. Rotation: 0 – 360° Lösen Sie das Drehrad (1) um den Rotationswinkel einzustellen. Neigen: 0° – 90° Lösen Sie die Schraube (2) um den Neigungswinkel einzustellen. Blickwinkel: 0°... -
Seite 11: Wartung Und Reinigung
Deutsch 6. Wartung und Reinigung 6.1 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 12: Technische Daten
Deutsch 8. Technische Daten Modelnummer TVCC40020 Bildaufnehmer 1/3" DIS Kameratyp Tag/Nacht - Außenkamera Auflösung 600 TVL Bildelemente (effective) 720 (H) x 480 (V) Objektiv 3.6 mm, Fix-Objektiv Horizontaler Blickwinkel 68,4° Tag-/Nachtumschaltung Elektromechanischer IR-Cut Filter Mindestbeleuchtung (Farbe) 0.1 lux Mindestbesleuchtung (IR) 0 Lux Rauschunterdrückung... - Seite 103 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
