- Seite 1 TVCC70000 TVCC70500 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Version 08/2011...
- Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6.
-
Seite 3: Wd Dnr Tag/Nacht

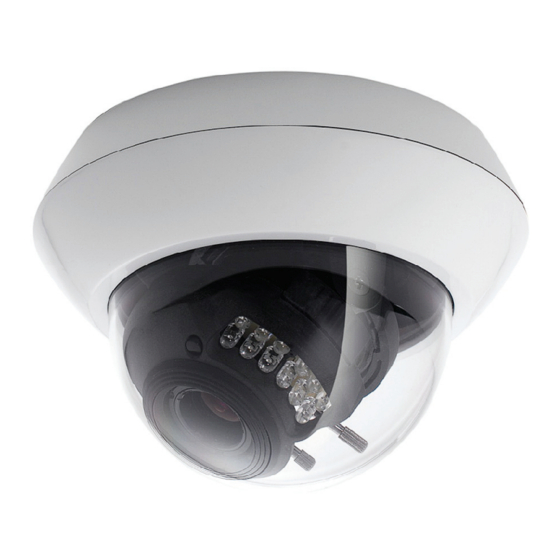

WD DNR Tag/Nacht Vario 650 TVL Domekamera TVCC70000 TVCC70500 Version 08/2011 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren! -
Seite 4: Einführung
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................7 SYMBOLERKLÄRUNG ......................7 LIEFERUMFANG ........................7 MERKMALE UND FUNKTIONEN ....................7 GERÄTEBESCHREIBUNG ......................8 5.1 Ü – T ....................8 BERBLICK YPENNUMMER 5.2 A ..........................8 USPACKEN MONTAGE ..........................8 6.1 M ......................8 ONTIEREN DER AMERA 6.2 A ......................... -
Seite 7: Bestimmungsgemäße Verwendung
Kontrastverhältnissen DNR Funktion für rauschfreie Bilder Integriertes 2,8-10,5 mm Varioobjektiv Hohe Auflösung von 650 TV-Linien Easy Plug Kameramodul und Montageplatte für schnelle Installation 3-Achsen Kamerahalter Auto-IR LED Funktion für automatische Anpassung der LED-Leistung (TVCC70500) -
Seite 8: Gerätebeschreibung
5. Gerätebeschreibung 5.1 Überblick – Typennummer Modelnummer TVCC70000 TVCC70500 TV-Linien 650 TVL 650 TVL Objektiv 2.8~10.5 mm 2.8~10.5 mm √ Tag/Nacht √ √ (IR-Schwenkfilter) Betriebsspannung 12 VDC 12 VDC 5.2 Auspacken Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt. - Seite 9 Das Kameramodul kann bei diesem Domekameratyp entfernt werden und ist mit zwei Sicherungsschrauben gesichert. Bodenplatte und Kameramodul sind über einen 15 poligen D-Sub-Stecker/Buchse verbunden. Entfernen Sie diese Sicherungenschrauben, und entfernen Sie anschließend vorsichtig das Kameramodul. Halten Sie die Bodenplatte an den voraussichtlichen Installationsort, markieren Sie die zwei Löcher für die Befestigung auf dem Untergrund, und bohren Sie diese Löcher.
-
Seite 10: Anschlüsse
Einsetzen des Kameramoduls Führen Sie das Kameramodul so an die Bodenplatte heran, dass der 15 polige Stecker und die 15 polige Buchse übereinander positioniert sind. Das Kameramodul wird auf der Gegenseite über zwei Haltestege in Position gehalten. Wenn Stecker und Buchse innereinander positioniert sind, drücken Sie an beiden Außenseiten des Kameramoduls in Richtung Bodenplatte, bis der Stecker in der Buchse vollständig... -
Seite 11: Ausrichtung Des Kameramoduls
Schwenken (1. Achse) Neigen (2. Achse) Rotation (3. Achse) 6.4 Fokus- und Zoomeinstellung Die Kameramodelle TVCC70000 und TVCC70500 verfügen über ein Variofocal Objektiv. An der Unterseite des Variofocal-Objektives befindet sich je eine Einstellschraube für den Zoomfaktor und den Fokus. Diese Schrauben dienen gleichzeitig als Fixierschrauben für das Objektiv. -
Seite 12: Einstellen Der Ir-Led Intensität / Kameraparameter
Innenanwendungen stehen 3 Stufen der Intensiät des IR Lichtes zur Verfügung (HI – 20 Meter; MID – 10 Meter, LOW – 5 Meter). Einstellung der Kameraparameter über Bedientasten (OSD-Menü) TVCC70000: TVCC70500: 6.6 Aufsetzen der Domekuppel Die Domekuppel wird in einer bestimmten Position wieder auf die Bodenplatte aufgesetzt. -
Seite 13: Kameraparameter (Osd Menü)
6.7 Kameraparameter (OSD Menü) SETUP MENU WHITE BAL ATW BACKLIGHT PICT ADJUST ON PRIVACY CAMERA ID CAMERA RESET EXIT SAVE ALL Funktion Beschreibung WHITE BAL Einstellungen für den Weißabgleich BACKLIGHT Einstellungen für die Gegenlichtverarbeitung PICT ADJUST Generelle Bildeinstellungen Adaptive Tone Reproduktion –... -
Seite 14: Backlight
BACKLIGHT Funktion Beschreibung Es erfolgt keine Bearbeitung von auftretendem Gegenlicht. Die herkömmliche Gegenlichtkompensation ist aktiviert (Back Light Compensation) Die Funktion zur Invertierung von hellen Bereichen im Bild ist aktiviert (High Light Compensation). Sehr helle Bereiche werden ab einem bestimmten Helligkeitswert zu schwarz invertiert (z.B. - Seite 15 PRIVACY Funktion Beschreibung PRIVACY Privatzonenmaskierung von bis zu vier frei definierbaren Bereichen OFF: Privatzonenmaskierung deaktiv Privatzonenmaskierung für alle 4 Bereiche aktiv AREA SELECT (1/4~4/4): Bereichsauswahl TOP (0~288): Obere Grenze des Bereiches BOTTOM (0~288): Untere Grenze des Bereiches LEFT (0~468): Linke Grenze des Bereiches RIGHT (0~468): Rechte Grenze des Bereiches COLOR (1~8): Rot(1), Hellgrün(2), Blau(3),...
- Seite 16 Camera ID Funktion Beschreibung CAMERA ID Kamerabezeichnung OFF: Keine Anzeige des Kameranamen im Videobild Anzeige des Kameranamen im Videobild, mit gewünschter Position. Die Kamerabezeichnung kann max. 26 Zeichen betragen. : Richtungstasten, um den Cursor in diesem Untermenü zu bewegen. CLR: Durch Auswahl und Drücken der Enter-Taste wird das aktuell markierte Zeichen gelöscht.
-
Seite 17: Wartung Und Reinigung
7. Wartung und Reinigung 7.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 18: Technische Daten
9. Technische Daten Typennummer TVCC70000 TVCC70500 Standard TV-Linien 650 TVL Bildaufnehmer 1/3‘‘ Sony Exview HAD II CCD Sony Effio-E 1020(H) x 596(V) Bildelemente (total) Bildelemente (effektiv) 976(H) x 582(V) Signal-Rauschabstand 50 dB Mindestbeleuchtung (Tag) 0.05 Lux @ F1.2 0.05 Lux @ F1.2 Mindestbeleuchtung 0 Lux @ F1.2 (IR extern) - Seite 83 We reserve the right to change the technical or physical specifications. fr Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
