- Seite 1 TVCC74000 –TVCC74020 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Version 11/2009...
- Seite 2 Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

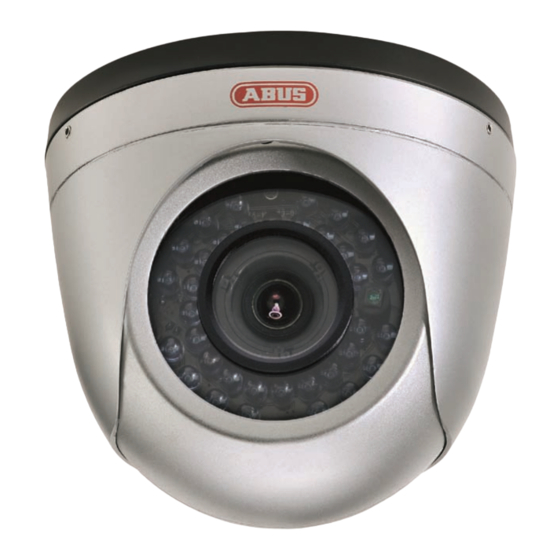

- Seite 3 IR Vario Kugel Domekamera TVCC74000 TVCC74010 TVCC74020 Version 11/2009 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. - Seite 6 Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind. Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung ..................8 Symbolerklärung ........................8 Lieferumfang ........................... 8 Merkmale und Funktionen ..................... 8 Allgemeines ..........................9 5.1 Überblick – Typennummer ....................9 5.2 Auspacken ........................9 Anschlüsse ..........................9 Beschreibung der Kamera ....................10 Installation der Kamera ......................10 8.1 Kabelverlegung ...................... -
Seite 8: Bestimmungsgemäße Verwendung
Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. 3. Lieferumfang • ABUS Tag/Nacht IR Vario Kugel Domekamera • 2 Meter Anschlusskabel für Videosignal und Spannungsversorgung (vorinstalliert) • Sechskantschlüssel •... -
Seite 9: Allgemeines
Sie den Lieferdienst. 6. Anschlüsse (1) Videosignal (2) Spannungsversorgung TVCC74000 / TVCC74010 / TVCC74020 Die Kameras benötigen eine 12VDC Spannungsversorgung. Bitte beachten Sie beim Anschluss auf die Polarität. Für den Anschluss ist ein Steckernetzteil (DC-Anschluss 5.5mm x 2.1mm) vorgesehen. -
Seite 10: Beschreibung Der Kamera
7. Beschreibung der Kamera Bodenplatte Kameragehäuse Objektivöffnung Kamerakappe Infrarot LEDs Fixierschraube für Kamerakappe Fokuseinstellung Zoomeinstellung 8. Installation der Kamera 8.1 Kabelverlegung ACHTUNG! Während der Montage muss die Kamera von der Netzspannung getrennt sein. Für die Kabelverlegung stehen zwei Möglichkeiten zur Verfügung: Verdeckte Verlegung Für eine verdeckte Verlegung des Anschlusskabels wird ein Loch mit entsprechender Größe durch die Befestigungsstelle gebohrt. -
Seite 11: Anbringung Des Video-Kabels
8.2 Anbringung des Video-Kabels Um das Videosignal der Kamera an einen Monitor oder Rekorder zu übertragen, muss an den Anschluss „Video-OUT“ ein Koaxialkabel vom Typ RG59 mit BNC-Anschluss (male) angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 100 Meter nicht übersteigen. 8.3 Kamerabefestigung Lösen Sie die Fixierschraube für die 2. -
Seite 12: Ausrichtung Der Kamera
3. Befestigen Sie Boden- und Befestigungsplatte 4. Setzen Sie danach die Kamerakappe an der Oberfläche mit den mitgelieferten wieder und befestigen Sie diese durch Schrauben und Dübel. anziehen der Fixierschrauben. 8.4 Ausrichtung der Kamera Zur Ausrichtung der Kamera lösen Sie bitte die entsprechende Fixierschraube mit dem mitgelieferten Sechskantschlüssel. -
Seite 13: Fokus- Und Zoomeinstellung
8.5 Fokus- und Zoomeinstellung Verwenden Sie das mitgelieferte Werkzeug zur Einstellung des Zoomfaktors (Brennweite) und des Fokus. Zoom: Fokus:... -
Seite 14: Wartung Und Reinigung
9. Wartung und Reinigung 9.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn •... -
Seite 15: Technische Daten
Technische Daten Artikelnummer TVCC74000 TVCC74010 TVCC74020 Standard TV-Linien 540 TVL 540 TVL 540 TVL Bildaufnehmer 1/3“ Sony Super HAD II 1/3‘‘ Pixim DPS CMOS Bildelemente (total) 795(H) x 596(V) Pixel 410.000 Bildelemente (effektiv) 752(H) x 582(V) Pixel 390.000 Signal-Rauschabstand 48 dB... - Seite 72 We reserve the right to change the technical or physical specifications. FR Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
