Scheppach deco-flex Originalbetriebsanweisung Seite 66

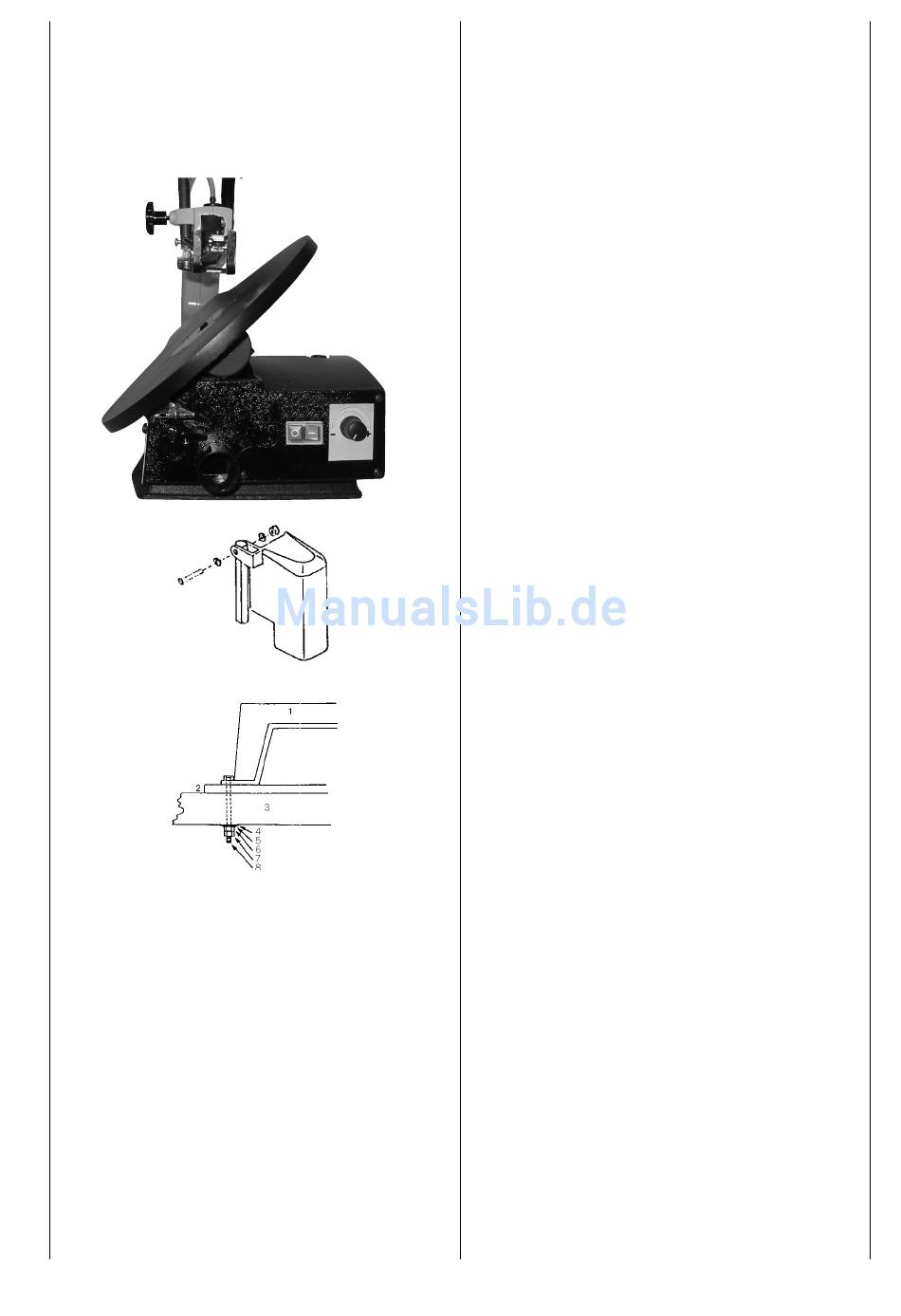

Fig. 3
Fig. 4
Fig. 5
66
ale neměl by být používán pro přesnou práci. Použijte
pro zkušební řezy kousek odpadového dřeva a je-li to
nutné, upravte nastavení stolu.
Poznámka: Stůl by neměl být usazen na bloku mo-
toru, protože by došlo k nežádoucí hlučnosti.
Stůl pily v horizontální poloze a šikmé řezy, obr. 2 + 3
• Stůl pily může být nastaven do šikmé polohy v úhlu
45° nebo může být ponechán v horizontální poloze.
• Přibližný úhel sklonu stolu můžete odečítat pomocí
úhloměru, který se nachází pod pracovním stolem.
Pro docílení přesnějších řezů použijte zkušební řezy
na kousku odpadového dřeva a je-li to nutné, upravte
nastavení stolu.
Montáž krytu pilového listu, obr. 4
Namontujte kryt pilového listu na příslušný držák, jako
na uvedeném nákresu. Zajistěte šrouby pomocí matic
a podložek.
• Zvedněte pilu s rámem a podstavcem a postavte ji na
pracovní stůl.
• Seznamte se řádně s ovládacími prvky pily a se všemi
funkcemi.
Montáž pily na pracovní stůl, obr. 5
• Pracovní stůl vyrobený z masivního dřeva je lepší než
stůl vyrobený z překližky, protože u překližky dochází
k většímu přenosu vibrací a hlučnosti.
• S touto pilou nejsou dodávány nezbytné montážní
prvky a nářadí, které budete potřebovat pro montáž
pily na pracovní stůl. Pro montáž budete potřebovat
následující vybavení:
1 Lupínková pila
2 Pryžová základna
3 Pracovní stůl
4 Ploché těsnění
5 Podložky
6 Šestihranné matice
7 Pojistné matice
8 Šestihranné šrouby
Počet montážních prvků
4 šestihranné šrouby 6 x 20 mm
4 plochá těsnění 7 mm (vnitřní průměr)
4 podložky 7 mm (vnitřní průměr)
8 šestihranných matic 6 mm
Nejdříve vyvrtejte do pracovního stolu montážní otvory
a potom do těchto otvorů zasuňte šrouby.
• S touto pilou není dodávána žádná pryžová podložka
pro tlumení hlučnosti. Její použití vám ovšem zásadně
doporučujeme, aby byly vibrace pily a její hlučnost
udrženy na minimu. Ideální rozměry jsou 400x240 mm.
