Scheppach deco-flex Originalbetriebsanweisung Seite 44

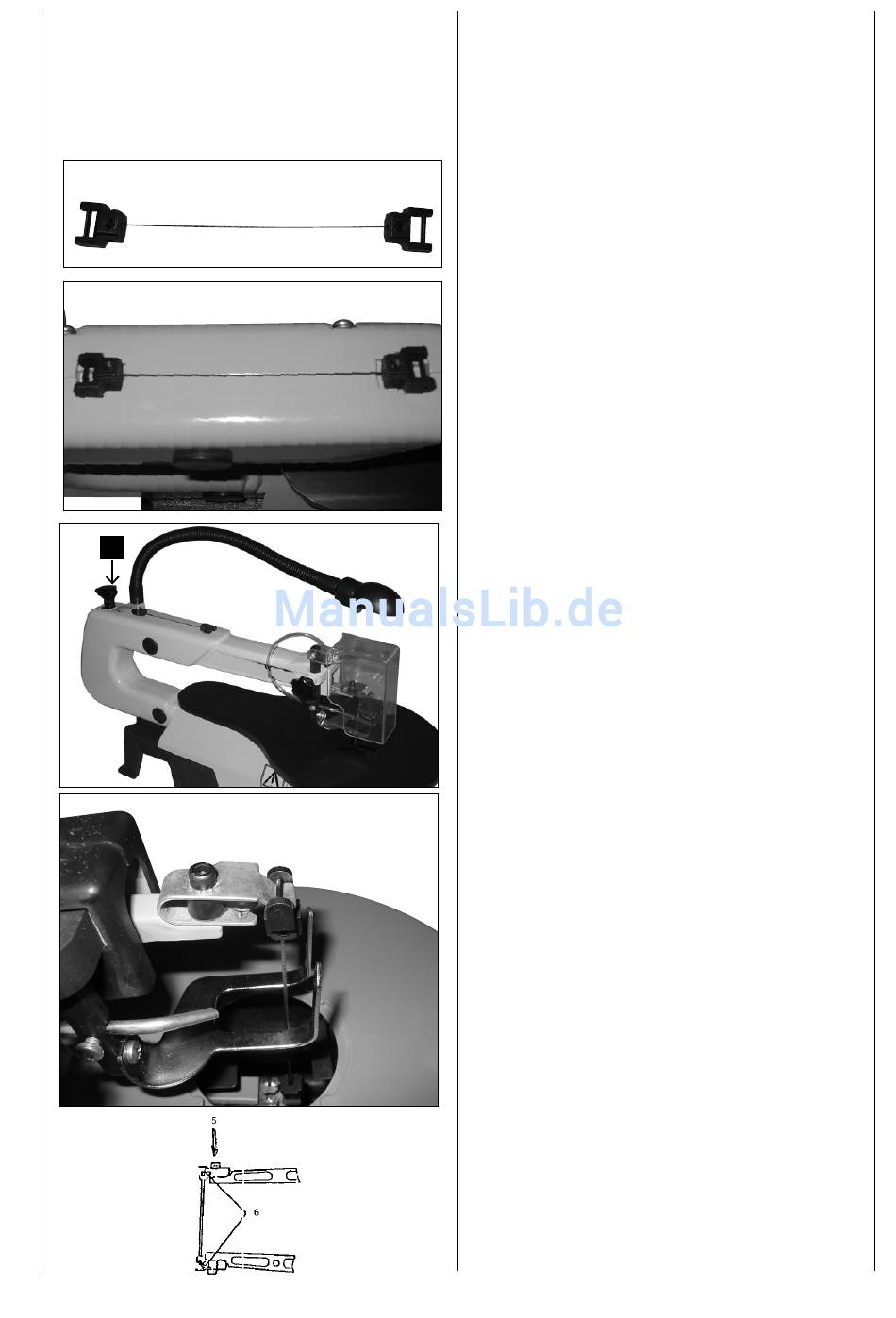

Fig. 6.1
Fig. 6.2
Fig. 7
1
Fig. 8
Fig. 10
44
1 Corpo della lama
2 Spessore 01 appoggio in gomma spugnosa
3 Banco di lavoro
4 Guarnizione piatta
5 Rondella
6 Dado esagonale
7 Controdado
8 Vite atesta esagonale
Numero Descrizione
4 Viti a testa esagonale (6 mm) 1/420 x lunghezza
4 Guarnizioni piatte
4 Rondelle (7 mm) 9/32 I.D.
8 Dadi esagonali (6 mm) 1/4-20
Praticare prima i tori nella superficie di appoggio ed
inserire dopo le viti.
3. Uno spessore di appoggio in gomma spugnosa per la
riduzione dei rumore, non e neanche compreso nel vo-
lume di fornitura, si raccomanda pero I'impiego di un
tale spessore di appoggio al fine di mantenere ridotte
al minimo le vibrazioni e le emissioni dei rumore. Le
dimensioni ideali dello spessore di appoggio sono: 400
x 240 mm.
Sostituzione della lama di sega
AVVERTENZA! Prima della sostituzione delle lame di sega,
onde evitare degli infortuni a causa di un avviamento invo-
lontario della macchina, spegnere la segatrice e disinserire
la spina dalla presa di corrente.
A. Lame di sega piatte
Utilizzare l'adattatore (fig 6) con le lame di sega piatte.
La lama di sega è fissata con viti a testa vuota.
A 1 Rimozione della lama di sega, fig. 7+8
• Estraete la lama di sega facendo scivolare l'intarsio
del tavolo verso l'alto, in seguito, svitate il bullone di
serraggio (1).
• Abbassate leggermente fig. (10) il braccio superiore
(5).
• Poi rimuovete la lama di sega tirandola in avanti fuori
dai supporti e attraverso il foro di accesso nel tavolo.
A 2 Inserire la lama di sega:
• Inserire la lama di sega con i due adattatori nel sup-
porto inferiore, l'altra estremità nel supporto superiore.
• Abbassate leggermente (fig 10) il braccio superiore (5)
prima di agganciarlo.
• Serrare la lama con il bullone di serraggio (1) (fig. 11)
ruotandolo in senso orario. Controllate il fissaggio della
lama. Continuate a serrare in senso orario in modo da
fissare la lama sempre più.
B. Lama di sega con perni, Fig 7 + 8
B.1 Rimozione della lama di sega
• Estraete la lama di sega dopo aver prima svitato il
bullone di serraggio (1.).
• Rimuovete la lama di sega dal supporto superiore e
inferiore abbassando leggermente il braccio superiore
della sega (fig. 10).
